Дипломная работа: Планування робіт по ремонту і технологія ремонту жатки кормозбирального комбайну КСК-100

При зносі шківа, підшипників, шестерень, корпусів та інше необхідно зняти з жатки спрацьовану деталь, відремонтувати або замінити.

При знятті живильного апарата необхідно зняти паси привода циліндричного привода. Розшплінтувати, відвернути гайку, зняти регулюючі шайби, спресувати шків. Злити масло з редуктора. Зняти загорожу з маховика гладкого вальця.

Викрутити болти, зняти кришку, розштопорити і відвернути дві круглі гайки, спресувати цапфи гладкого вальця внутрішнє кільце підшипника. Випресувати шпонку і спресувати маховик.

Роз’єднати ланцюги і зняти транспортери з рами жатки.

Заштопорити живильний апарат і притримувати кран – балкою. Відкрутити гайки, вибити болти кріплення лівого корпуса і циліндричного редуктора до рами жатки, зняти живильний апарат.

Регулювання живильного апарата проводиться в такій послідовності:

Зняти кришку, роз штопорити і затягнути регулювальну гайку, а потім відпустити її так, щоб між внутрішнім кільцем підшипника і торцем гайки був зазор 0,1 – 0,2 мм;

Заштопорити гайку, завернути контргайку, встановити кришку.

3.3.2 Ремонт мотовила

Поточний ремонт мотовила проводиться при тріщинах, зривах зварювальних швів, згинанні планок, зносі зубів зірочок, спрацюванні посадочних місць.

При згинанні планок мотовила необхідно їх зняти і провести правку. Допускається прогин прямолінійної дільниці планки 10 мм на 1м довжини. Допускаються місцеві вм’ятини на планці глибиною до 5 мм.

Відремонтовану планку встановити на колесо мотовила і закріпити двома болтами з гайками з кожної сторони.

При виявленні несправності колеса мотовила, необхідно послабити натяг ланцюгів привода мотовила і зняти його. Зняти всі планки. Для зняття колеса з сторони веденої зірочки викрутити болт, зняти щиток, спресувати зірочку, витягти шпонку, зняти регулювальну шайбу, втулку і випресувати колесо. З ричага витягти два стопорних кільця і випресувати два підшипника.

Для зняття другого колеса зняти штопорне кільце і випресувати колесо.

Після розбирання деталі промити, перевірити їх технічний стан відповідності вимогам.

Деталі не придатні до подальшої експлуатації відремонтувати або замінити новими.

Складання проводити в порядку зворотному розбиранню.

3.3.3 Ремонт шнека

Деформацію і розриви витків, тріщини в зварювальних швах відновлюють не знімаючи шнека з жатки.

При деформації і розривах кожуха шнека, спрацюванні підшипникових вузлів необхідно попередньо провести розбирання вузла. Деталі непридатні до подальшої експлуатації відремонтувати або замінити.

Для зняття і розбирання шнека необхідно зняти натяжки обладнання і ланцюг привода шнека. Зняти з осі штопорну шайбу, регулювальні шайби і зірочку. Зняти пружину,витягти тягу,відкрутити болти і зняти полку. Заштопорити шнек і притримати краном. Послабити стяжний болт і витягти вісь в зборі з підшипниковим вузлом шнека.

Виконати роботи по зняттю вісі з другої сторони шнека і зняти шнек.

Розібрати підшипниковий вузол. Для цього викрутити болти, зняти кришку, відкрутити круглу гайку, розконусувати підшипник і спресувати корпус підшипника з вісі.

Промити деталі, протерти і перевірити їх технічний стан на відповідність до вимогам до деталей загального призначення.

Складання і встановлення шнека на жатку проводити в послідовності зворотній розбиранню і зняттю.

3.3.4 Ремонт транспортера

Поточний ремонт транспортера проводиться при деформації і поломці скребка і пошкодженні ланцюга.

При знятті і ремонті транспортера необхідно послабити натяг транспортера, відпустити болти кріплення передньої балки і фланцевих корпусів підшипників і упорні болти роз’єднати ланцюг. Витягти транспортер через простір між балкою і піддоном обертаючи шків привода циліндричного редуктора.

При значній деформації або поломці скребка необхідно зрубати заклепки, які кріплять скребок до ланцюга, вибити їх, і від’єднати скребок.

Перевірити придатність вкладиша до подальшої експлуатації. При необхідності замінити вкладиш. Для цього зрубати і вибити заклепки, встановити новий вкладиш и приклепати.

Погнуту планку скребка виправити. Відремонтований скребок приклепати до ланцюга.

Ланцюг перевірити на відповідність до технічних вимог. Ланцюг який не відповідає вимогам замінити.

Непаралельність сусідніх планок виміряна по їх кінцях повинна бути не більше 4 мм. Похитування планок на заклепках не допускається. Всі три ланцюги транспортера по довжині повинні бути рівними. Відхилення від номіналу повинно бути не більше 4,7 мм.

4. Безпека життєдіяльності

4.1 Охорона праці і протипожежна безпека

Усі прийняті на роботу працівники повинні бути ознайомлені із умовами роботи,правами і обов’язками, що вони повинні виконувати.

У статтях розділу «Охорона праці» Кодексу законів про працю сказано, що на кожному об’єкті, де працюють люди повинні бути створені здорові і безпечні умови праці, що відповідають вимогам охорони праці. Усі будівлі ф устаткування не повинні створювати загрози працюючим, а також негативно впливати на стан їхнього здоров’я чи самопочуття. Керівник підприємства зобов’язаний приділяти увагу умовам праці працівника, забезпечуючи контроль за здоров’ям працівника, забезпечувати спецодягом. Стежити за дотриманням трудового законодавства, піклуватися про відпочинок працюючого.

Виробничий персонал який проводить ремонт жаток кормозбирального комбайна КСК-100 повинен знати їх конструкцію, загальноприйняті вимоги безпеки і пройти інструктаж з техніки безпеки.

Перед початком роботи необхідно надіти спецодяг, спецвзуття, головний убір і при необхідності захисні окуляри. Перед тим як розпочати роботу необхідно перевірити справність інструмента, пристроїв, верстатів і інше.

Вимоги техніки безпеки:

-           Встановити жатку на рівній площадці;

-           При розбирально-складальних операціях вузли і механізми вагою 20 кг переміщувати за допомогою підйомно-транспортних механізмів;

-           Гідравлічні домкрати повинні мати щільні з’єднання, запобігаючи витіканню гідравлічного масла із робочих циліндрів під час піднімання вантажу;

-           При розбиранні і складанні складальної одиниці її необхідно надійно встановлювати на верстаку або спеціальному стенді;

-           Молотки, кувалди повинні мати поверхню бійка злегка випуклою, гладкою без тріщин, наклепів, вони повинні посаджені на дерев’яні ручки, які виготовляють із сухого дерева твердих порід;

-           Напилки, ножівки і інший інструмент загостреним неробочим кінцем повинен міцно закріплений в рукоятці;

-           Ударні інструменти (зубила, крейцмейселі, бородки, кернери та ін.) не повинні мати скошених затилків, вм’ятин, тріщин. При роботі зубилом або крейцмейселем для захисту очей робітників від відлітаючих кусочків металу необхідно надівати захисні окуляри;

-           Гаєчні ключі повинні відповідати розмірам гайок і болтів і не мати тріщин і загусениць, губки ключів повинні бути паралельними, забороняються збільшувати довжину ключа трубами;

-           Верстатні лещата повинні бути справними, міцно втримувати вироби;

-           Переносний електрифікований інструмент (дрелі, гайковерти, паяльники і ін.) повинні бути справними, мати надійну ізоляцію і заземлення корпуса;

-           Зняття і встановлення пружин необхідно здійснювати спеціальними знімачами;

-           Випресовувати і запресовувати втулки, підшипники і інші вставні деталі здійснювати за допомогою спеціальних пристроїв, пресів;

В відділенні по ремонту сільськогосподарських машин повинно бути встановлено протипожежне обладнання згідно з нормами пожежної безпеки.

Всі робітники повинні знати сигнали які сповіщають про пожежу, місця де знаходиться протипожежне обладнання і вміти ним користуватися.

Не допускається використовувати протипожежне обладнання для других цілей.

Забороняється загромаджувати доступ до протипожежного обладнання.

Використаний обтиральний матеріал необхідно збирати в спеціальні ящики.

Електропроводку що спалахнула спочатку знеструмити а потім тушити одним із доступних методів. В випадку неможливості знеструмлення застосовувати тільки вуглекислі вогнегасники.

4.2 Охорона навколишнього середовища

Охорона навколишнього середовища – це науково обґрунтована система заходів яка направлена на охорону, раціональне використання природних ресурсів і покращення навколишнього середовища в інтересах теперішнього і майбутнього покоління. В нашій країні охороні навколишнього середовища приділяють велику увагу. В Конституції України записано «В інтересах теперішнього і майбутнього покоління в Україні проводиться необхідні заходи для збереження чистого повітря і покращення навколишнього середовища». Важливу роль в охороні навколишнього середовища відводиться працівникам сільського господарства. Своєчасна і чітка для механізму охорони навколишнього середовища залежать від працівників сільського господарства.

Розглядаючи центральну ремонтну майстерню в відношенні охорони навколишнього середовища, можна відмітити що джерелами забруднень може бути миючі засоби, продукти згорання нафтопродуктів і самі нафтопродукти.

Для запобігання забруднення навколишнього середовища необхідно провести слідуючи заходи:

Озеленювати територію навколо майстерні;

Миючі засоби забороняється зливати в грунт і водоймища, миття проводити по замкненому циклу;

Відпрацьовані масла збирати в спеціальні ємкості.

5. Конструктивна частина

5.1 Будова і робота пристосування

При ремонті кормозбирального комбайну КСК-100 одним із трудомістких процесів є зняття підшипників 86640 з вала гідромуфти. Раніше такі підшипники знімали за допомогою різних підручних інструментів (молотків, зубил та ін.), при цьому пошкоджувались дорогі і дефіцитні деталі гідромуфти.

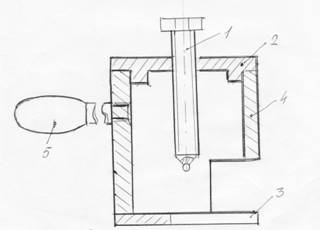

Рис.5.1 Знімач підшипників 86640 з вала гідромуфти комбайна КСК-100 1. - силовий гвинт; 2. - головка; 3. - корпус; 4.- днище; 5. - ручка.

В дипломному проекті розроблено знімач підшипників 86640 з вала гідромуфти комбайна КСК-100. Із стального відрізка труби виготовили корпус 4 в виді циліндра з однієї сторони корпуса нарізали різьбу куди вгвинчуємо головку 2,а з другої сторони приварюємо днище. В головку пристосування вгвинчуємо силовий гвинт 1. При роботі силового гвинта він спочатку впирається в вал гідромуфти, а потім при подальшому загвинчуванні знімає підшипник.

5.2 Розрахунок деталі пристосування на міцність

Найбільше навантаження в знімачі для зняття підшипників витримує різьбове з’єднання між силовим гвинтом і головкою. Тому проводимо розрахунок міцності різьби на зріз.

τ зр =[ τ зр ]; (5.1) [ 4 ст. 158 ]

де Q – осьове навантаження, 60 Н

d – діаметр різьби, 24 мм

к – коефіцієнт, який враховує тип різьби

Н – висота головки

[ τ зр ] – допустиме навантаження

[ τ зр ] = 100МПа

τ зр = = 44,2 МПа

44,2  [ 100 ]

Із розрахунку видно що запас міцності різьби достатній для роботи на зріз.

6. Економічна частина

6.1 Розрахунок собівартості виготовлення пристосування

Собівартість виготовлення пристосування визначається за формулою

С = С о + С д + С с. страх. С ф. з + С п. ф.+ С з + С м + С н грн. (6.1)

де С о - основна заробітна плата;

С д - додаткова заробітна плата;

С с. страх. – відрахування на соціальне страхування;

С ф. з – відрахування в фонд зайнятості

С п. ф. – відрахування в пенсійний фонд

С з – вартість запасних частин

С м – вартість матеріалів

С н – накладні витрати

Визначаємо основну заробітну плату.

Таблиця 6.1. Визначення основної заробітної плати

Назва операції	Спеціаль-ність	Розряд роботи	Норма часу хв.	Годинна ставка, грн.	С у м а грн.
1. Виготовлення силового гвинта 2. Виготовлення ручки 3. Виготовлення днища 4. Виготовлення головки 5. Виготовлення корпуса 6.Приварювання днища до корпуса	токар токар слюсар токар слюсар зварю- вальник	4 4 3 4 3 3	25 29 18 24 16 8	6,04 6,04 5,37 6,04 5,37 5,58	2,51 2,91 1,61 2,41 1,43 0,74

Основна зарплата становить С0 =11,61 грн.

Визначаємо додаткову зарплату

С д = , грн.. (6.2)

С д =  = 2,32 грн.

Додаткова зарплата становить С д = 2,32 грн.

Визначаємо відрахування в соц. страх.

С с. страх. = , грн. (6.3)

С с. страх. =  = 3,34 грн.

Відрахування в соц. страх. становить

С с. страх. = 3,34 грн.

Відрахування в фонд занятості визначаємо за формулою

С ф. з. = , грн. (6.4)

С ф. з. =  = 2,08 грн.

Відрахування в фонд зайнятості становить С ф. з. = 2,08 грн.

Відрахування в пенсійний фонд визначаємо за формулою

С п. ф. = , грн. (6.5)

С п. ф. =  = 4,45 грн.

Відрахування в пенсійний фонд становить 4,45 грн.

Визначаємо вартість матеріалів

Таблиця 6.2 Визначення вартості матеріалів

Назва матеріалу	Одиниця вимірювання	Кількість	Ц і н а грн.	С у м а грн.
1. Шестигранник на 36мм 2. Прокат круглий Ø 85 3. Круглий прокат Ø 40 4. Труба Ø 85 5. Електрод	м м м м кг	0,150 0,035 0,040 0,085 0,15	32,50 69,30 42,10 45,50 20,50	4,87 2,42 1,68 3,86 3,07

Вартість матеріалів становить С м =15,90 грн.

При виготовленні знімача нові запасні частини не застосовуємо С з = 0

Визначаємо накладні витрати

С н = , грн. (6.6)

С н =  = 16,71 грн.

Накладні витрати становлять С н = 16,71 грн.

Визначаємо собівартість виготовлення знімача

С = 11,61 + 2,32 + 3,34 + 2,08 + 4,45 + 0 + 15,90 + 16,71 = 56,41 грн.

Собівартість виготовлення знімача становить С = 56,41 грн.

6.2 Економічна ефективність використання пристосування

Економічна ефективність використання пристосування визначається за формулою

Е п = С р 1 – С р 2, грн. (6.7)

де С р 1, С р 2 – собівартість від зняття підшипників до і після застосування знімача

С р 1 = С р + Т 1 = 5,37 * 0,32 = 1,71 грн. (6.8)

С р 2 = С р + Т 2 = 5,37 * 0,20 = 1,0,7 грн.

де С р – тарифна ставка по виконанню роботи (цю операцію виконує слюсар 3 розряду в якого тарифна ставка 5,37)

Т 1 Т 2 – час на виконання операції до і після впровадження знімача

Т 1 = 0,32 год; Т 2 = 0,20 год

Визначаємо економічну ефективність

Е п = 1,71 – 1,07 = 0,64 грн

Економічна ефективність становить 0,64 грн.

6.3 Термін окупності пристосування

Термін окупності пристосування – це кількість операцій протягом яких економія від впровадження пристосування перевищить або зрівняється з собівартістю виготовлення пристосування. Термін окупності визначається за формулою

Т о = , (операцій) (6.9)

де С – собівартість виготовлення пристосування

Е п – економічна ефективність від впровадження пристосування

Т о =  = 88 операцій

Пристосування окупиться після виконання 88 операцій.

Висновки

В дипломному проекті розроблена тема: «Планування ремонтів і ТО МТП в ПСП «Глорія» Конотопського району, Сумської області з розробкою організації виробничого процесу відділення по ремонту сільськогосподарських машин і технології ремонту жатки кормозбирального комбайну КСК-100».

В ньому дана характеристика ПСП «Глорія», наведено склад машинно-тракторного парку, розрахована кількість ремонтів і технічних обслуговувань тракторів, автомобілів, сільськогосподарських машин. По одержаним результатам складені річний план і графік завантаження ремонтної майстерні.

В дипломному проекті розраховано: фонди робочого часу майстерні, виробничого робітника, обладнання, фронт ремонту машин і такт виробництва; штат майстерні і кількість слюсарів в відділенні по ремонту сільськогосподарських машин і необхідна вентиляція і освітлення для цього відділення. Підібрано обладнання для відділення по ремонту сільськогосподарських машин.

В технологічній частині дипломного проекту розроблено технологічний процес ремонту жаток кормозбирального комбайну КСК-100. Розкриті питання техніки безпеки і охорони навколишнього середовища.

В конструктивній частині дипломного проекту розроблено знімач підшипників з вала гідромуфти комбайна КСК-100.

В економічній частині дипломного проекту розрахована собівартість виготовлення знімача, його економічна ефективність і термін окупності знімача.

Список використаної літератури

1. Бобриков Ф.А. Курсовое и дипломное проектирование М., Колос,1975

2. Лауш П.В. та ін. Експлуатація і ремонт машинно-тракторного парку - К.: Вища школа, 1984 - 204с.

3. Водолазов Н.К. Курсовое и дипломное проектирование М.: Агропромиздат, 1991 – 355с.

4. Смелов А.П. Курсовое и дипломное проектирование – М.: Колос,1984 – 192с.

5. Афанасьев А.А. Оборудование и оснастка для ремонтних мастерских сельськохозяйственных предприятий – М.: Колос, 1977 – 350с.

6. Левицький И.В. Организация ремонта, проектирования ремонтних предприятий – М.: Колос, 1987-350с.

7. Машина кормоуборочная КСК-100. Руководство по текушему ремонту. – М.: ГОСНИТИ 1989-182с.

8. Методичні вказівки щодо виконання курсового проекту – К.: 2004-80с.
