Далі накладають на броню другий дротяний бандаж на відстані Б (рис. 2, а) від першого бандажа. Довжина ділянки між першим і другим бандажами становить 50-70 мм. На цій ділянці провід заземлення приєднують до стрічок броні. В чавунних з'єднувальних і відгалужувальних муфтах, кінцевих воронках, а також у спеціальних муфтах, які застосовуються при прокладанні кабелів у воді, зазначені ділянки броні використовують для ущільнення горловини муфти, і довжина його в цих випадках становить 100-150 мм.

Наклавши бандажі на кабель, трохи розкручують його броню, щоб дещо віддалити її від оболонки, після чого надрізають бронерізкою по кромці другого бандажа (рис. 3, г) і видаляють (рис. 3, д). Потім розкручують і знімають з оболонки кабельну пряжу і захисне покриття з паперу або полівінілхлориду (рис. 3, є). Для видалення з оболонки кабелю захисного покриття з сульфатного паперу нагрівають швидким вогнем паяльної лампи оброблюваний кінець кабелю до 40-50 °С. Звільнену від покриття оболонку кабелю протирають ганчірками, змоченими в бензині або трансформаторному маслі, підігрітому до 40 °С, щоб зняти з її поверхні бітумний розчин. Далі роблять на оболонці кабелю два кільцевих (рис. 3, є) і два поздовжніх (рис. 3, ж) надрізи.

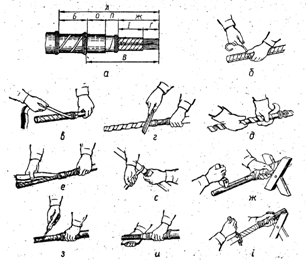

Рис. 3. Обробка кабелю:

а — загальний вигляд готової обробки кінця кабелю; б — накладання бандажа поверх джутового покриття ні кабелі; є — розмотування зовнішнього джутового покриття; г — надрізування броні бронерізкою; д — видалення броні; є — видалення кабельної пряжі; в — виконання кільцевого надрізу оболонки; ж — виконання поздовжніх надрізів оболонки; з — видалення смужки свинцевої оболонки; и — видалення всієї оболонки з оброблюваної частини кабелю; і — спіральний надріз алюмінієвої оболонки ножем НКА з різальним диском

                                                                                                                                           I

Таблиця 3. Розміри обробки кінця кабелю напругою до 1 кВ для з'єднування і відгалуження в чавунній муфті

Типорозмір муфти	Розміри, мм (pис. 72, а)
	А	Б	В	Ж	О	П
СЧ-40	295	125	170	115	35	20
СЧо-5О	365	135	230	175	35	20
СЧо-60	420	155	265	210	35	20
СЧо-70	455	160	295	240	35	20
СЧм-40	245	405	140	100,	25	15
СЧм-50	290	120	170	130	'25	15
СЧм-60	310	130	180	140	25	15
СЧм-70	130	225	185	25	25	15
ОТ-40 і Ок-40	350	125	225	170	35	20
От-50 і Ок-50	395	135	260	205	35	20
От-60 і Ок-60	460	155	305	250	35	20
От-70 і Ок-70	525	160	365	310	35	20
Оу-40	350/395	125	225/270	170/215	35	20
Оу-50	395/440	135	260/305	205/250	35	20
Оу-60	46/520	155	305/365	230/310	35	20
Оу-70	525/615	160	365/495	310/440	35	20

Примітки: 1. Для У-подібних відгалужувальних муфт типу Оу у чисельнику наведені розміри обробки основного кабелю для лівої частини муфти, в знаменнику — розміри обробки основного кабелю для правої частини муфти і відгалужуваного кабелю.
