Дипломная работа: Пожаровзрывозащита мукомольного производств

Во всех производственных и вспомогательных помещениях (коридорах, лестничных клетках и т. п.), расположенных на путях эвакуации, должно быть предусмотрено аварийное освещение, подсоединяемое к сети, не зависящей от сети рабочего освещения. При проектировании новых предприятий над -    и  подсилосные помещения элеваторов и складов бестарного хранения муки следует отделять от производственных помещений мукомольных заводов противопожарными перегородками, выдерживающими равномерную нагрузку не менее 5 кПа (500 кгс/м2). [1, с. 144-146]

2.4. Взрывобезопасность 2.4.1. Общие требования

Обязанность и ответственность административно-технического персонала по охране труда определяют отраслевые правила пожарной безопасности, Правила техники безопасности и производственной санитарии.

Ответственность за принятие мер по обеспечению взрывобезопасности предприятий системы хлебопродуктов возложена персонально на их руководителей (директоров) без права передоверия этой ответственности другим, подчиненным им лицам. Лицами, ответственными за взрывобезопасность отдельных цехов и подразделений предприятия, являются их руководители (начальники, заведующие), которые несут персональную ответственность за взрывобезопасность цехов, нарушение норм и правил взрывобезопасности на подведомственных им участках работы и за все последствия этих нарушений.

Назначение указанных лиц ответственными за взрывобезопасность оформляет приказом руководитель предприятия. Ответственность за соблюдение требований взрывобезопасности в каждой смене несет начальник смены (сменный инженер, сменный мастер), а на каждом рабочем месте – работник, обслуживающий участок, станок, группу станков, агрегат, систему, установку. Ответственность за общее состояние аспирационных и пневмотранспортных установок на предприятии возложена на главного инженера предприятия, за правильную эксплуатацию аспирационных и пневматических установок, пылеуловителей – на начальника цеха и начальников смен.

Ответственность за обеспечение своевременной и качественной уборки пыли в производственных помещениях и оборудовании возложена на начальника цеха (участка).

На каждом предприятии должен быть полный комплект технической документации:

-  чертежи строительные (планы, разрезы, характеризующие конструкции зданий и сооружений);

-  чертежи монтажные с расположением всего оборудования, машин, агрегатов;

-  технологические схемы;

-  схемы электротехнической части проекта с указаниями типа электрических машин, необходимых характеристик кабелей, электрических сетей, пусковых приборов и др.;

-  схемы аспирационных установок, их характеристики и паспорта;

-  технический паспорт взрывозащиты;

-  паспорта или техдокументации устанавливаемого по утвержденной схеме технологического и транспортного оборудования.

Все новшества, связанные с техническим перевооружением, реконструкцией и другими работами, должны быть отражены в технической документации, в которую вносят изменения, или в новых чертежах, оформляемых в установленном порядке. Вся техническая документация должна быть сосредоточена в техническом отделе или у главного инженера. На каждом предприятии должны быть годовые или перспективные планы повышения их взрывобезопасности. В проектной документации на новое строительство и реконструкцию должен быть предусмотрен самостоятельный раздел по охране труда и взрывопожаробезопасности. Повышение производительности предприятия при формировании планов производства должно в обязательном порядке сопровождаться разработкой и внедрением технических средств и мероприятий, направленных на обеспечение взрывобезопасности производственных процессов.

Для обеспечения бесперебойной работы оборудования и предотвращения случаев аварийного выхода оборудования из строя необходимо обеспечивать требования системы планово-предупредительного ремонта (система ППР) в соответствии с Инструкцией по организации и проведению ремонта технической базы хлебоприемных и зерноперерабатывающих предприятий. Инструкция предусматривает составление графика на каждую единицу оборудования с указанием периодичности и объема профилактических ремонтов, замены и проверки основных узлов, регламента технического обслуживания, номенклатуры и объема запасных узлов, деталей и материалов. Графики ППР утверждает директор или главный инженер предприятия. Ответственность за составление и выполнение графиков ППР несут главный механик и главный энергетик предприятия. [1, с. 146-149]

2.4.2. Обучение и инструктаж персонала по взрывобезопасности

Обучение и инструктаж персонала по взрывобезопасности входит составной частью в содержание обучения и инструктажа по технике безопасности, установленных ГОСТ 12.0.004 – 79, отраслевым положением о проведении инструктажа по технике безопасности и обучения рабочих безопасным методам труда.

При инструктаже по взрывобезопасности лиц, вновь принимаемых на работу, нужно ознакомить с:

-  действующими на предприятии правилами и инструкциями по взрывобезопасности;

-  техническими и организационно-техническими причинами взрывов;

-  мерами взрывопредупреждения и взрывозащиты;

-  практическими действиями в случае возникновения взрыва (остановка технологического и транспортного оборудования, отключение вентиляции и электроустановок, порядок эвакуации и сообщения и взрыве и т.д.).

В помещение, где проводят инструктаж, должен быть оборудован специальный уголок с плакатами и другими наглядными пособиями. Программа должна предусматривать изучение:

-  основных показателей пожаровзрывоопасности производственных пылей, газов, пылевоздушных, газовоздушных и гибридных смесей;

-  категорий зданий и помещений по взрывопожароопасности в соответствии с ОНТП 24 – 86;

-  классификацией производственных помещений по взрывной и пожарной опасности в соответствии с правилами устройства электроустановок;

-  типичными источниками зажигания (инициирования взрыва) и условия образования взрывоопасных пылевоздушных, газовоздушных и гибридных смесей;

-  опасными (поражающими) факторами взрыва;

-  техническими причинами взрывов;

-  организационно-техническими причинами взрывов и причинно-следственными связями между нарушениями норм и правил и возникновением аварийной обстановки;

-  распределением взрывов по причинам, местам возникновения и производствам;

-  мерами взрывопредупреждения;

-  мерами взрывозащиты;

-  поведением обслуживающего персонала в аварийной ситуации;

-  порядком сообщения о взрывах;

-  действующими нормативно-техническими документами по взрывобезопасности. [1, с. 149-150]

2.4.3. Контроль за соблюдением требований взрывобезопасности

Ведомственное обследование состояния взрывобезопасности предприятия осуществляют представители вышестоящих организаций или специалисты научно-исследовательских организаций в соответствии с отраслевой Инструкцией по проверке состояния взрывобезопасности предприятий по хранению и переработке зерна.

Ведомственные проверки состояния взрывобезопасности предприятий осуществляют областные (краевые, республиканские) объединения хлебопродуктов ежегодно. Главный инженер предприятия и лица, ответственные за взрывопожаробезопасность отдельных цехов предприятия, должны контролировать правильность заполнения и последующего ведения паспорта взрывозащиты производственных зданий, сооружений и оборудования. Проверку срабатывания сигнализации, систем локализации взрыва и блокировок оборудования следует проводить не реже одного раза в квартал. Контроль работы аспирационных установок предприятия следует производить не реже одного раза в год (в отопительный период); запыленность воздуха контролируют приборами, которые могут быть использованы во взрывоопасных помещениях класса В – II а. Контроль за напряженности электростатического поля и электризации оборудования следует производить приборами ИНЭП-1 и С96 согласно инструкциям по их эксплуатации. Визуальным осмотром следует постоянно контролировать состояние подшипников и редукторов. Соответствие устройств защитного заземления и зануления требованиям ГОСТ 12.1.030 – 81 должно периодически устанавливаться в процессе эксплуатации указанных устройств в соответствии с Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей.

Все результаты контроля следует заносить в соответствующие журналы с указанием даты за подписью ответственного лица. [1, с. 150-152]

2.4.4. Мероприятия при возникновении предаварийных и аварийных ситуаций

При появлении опасных предаварийных ситуаций (запах гари или дыма, малейших признаков загорания, шума, возникающего при аварийном трении вращающихся деталей машин, завала машины продуктом, повышенной вибрации оборудования, поломки шкива, шестерни и других деталей машин, попадания в оборудование посторонних предметов и т.п.) оборудование должно быть немедленно остановлено. Его запуск может быть произведен только после выявления и устранения причин неполадок.

В случае обнаружения запаха гари или загорания материала в оборудовании все транспортное, технологическое и аспирационное оборудование цеха должно быть остановлено и тщательно проверено. Ликвидацию загорания необходимо производить при непосредственном участии работников пожарной охраны либо членов добровольной пожарной дружины предприятия. Запуск оборудования после ликвидации загорания следует производить после оформления специального письменного разрешения руководителя предприятия. При уборке места аварии, связанной с загоранием, запрещается загрузка завалов и россыпей продукта в бункера и силосы на хранение.

При обнаружении загорания зерна в сушилке необходимо немедленно выполнить следующее:

-  сообщить о загорании в пожарную охрану (часть) УПО МЧС России;

-  перекрыть подачу зерна из сушилки в элеватор или склад, не прекращая подачу сырого зерна в зерносушилку и не допуская опорожнения надсушильного бункера;

-  выключить все вентиляторы и закрыть задвижки в воздуховоде от топки к сушилке;

-  увеличить скорость прохождения зерна по сушильной шахте, не допуская образования в ней незаполненных зерном зон и снижения уровня зерна в надсушильном бункере до высоты менее 1 м;

-  выпускать зерно из зерносушилки на пол, тлеющее зерно собирать в железные ящики или ведра и заливать водой.

После освобождения сушильного агрегата от горящего зерна шахты, бункера, камеры нагрева следует тщательно очистить от остатков пригоревшего зерна, обратив внимание на очистку коробов или тормозящих элементов. При обнаружении загорания (самовозгорания) зерна, мучнистых продуктов следует немедленно остановить и обесточить все оборудование, удалить обслуживающий персонал, сообщить о случившемся руководству предприятия и в территориальный гарнизон  пожарной охраны.

Для ликвидации аварийной ситуации необходимо создать штаб, в состав которого должны входить представители администрации предприятия и Государственной противопожарной службы, представители штаба гражданской обороны.

Методы и приемы подачи огнегасящих веществ в очаг загорания и последовательность выпуска продукта определяет штаб, исходя из условий реальной обстановки. При этом запрещается нахождение в здании в непосредственной близости от него людей, не привлеченных к тушению загорания, а также тушение загорания компактной направленной струей воды.

Руководитель предприятия после происшедшего взрыва обязан принять меры по обеспечению сохранения обстановки на месте аварии (состояние конструкций и оборудования) до начала расследования в таком виде, в каком она была в первый момент аварии (если это не угрожает воздействию на рабочих опасных факторов взрыва и не может вызвать дальнейшее развитие аварии). В случае вынужденной разборки завалов, вызванной необходимостью спасения пострадавших, разобранные строительные конструкции и оборудование необходимо сохранять до окончания расследования. Техническое расследование взрывов (хлопков) следует проводить в соответствии с отраслевой Инструкцией о порядке технического расследования взрывов (хлопков). [1, с. 152-155]

2.5. Планово-предупредительный ремонт

В условиях современного высокомеханизированного производства эффективность работы элеваторов, мукомольных заводов и хлебозаводов, а также качество выпускаемой продукции непосредственно связаны с техническим состоянием основных фондов. В процессе эксплуатации основные фонды подвергаются физическому износу в результате разрушения строительных конструкций, изнашивания, усталостного разрушения и изменения свойств материалов деталей оборудования. Эти процессы снижают эксплуатационные характеристики зданий и технические показатели оборудования, увеличивают вероятность взрывов.

Важнейшая роль в обеспечении необходимого технического состояния основных фондов принадлежит системе планово-предупредительного ремонта (ППР). В настоящее время в отрасли действует Положение об организации и проведении ремонта основных фондов предприятий.

Системой ППР на предприятиях отрасли решают следующие задачи:

-  поддержание оборудования в рабочем состоянии, обеспечивающем его необходимую производительность и высокое качество выпускаемой продукции;

-  предотвращение взрывов, пожаров и аварийного выхода оборудования из строя;

-  увеличение производительности оборудования модернизацией;

-  внедрение отдельных средств взрывозащиты и взрывопредупреждения, которая может быть выполнена в период ремонта;

-  снижение расходов на ремонт оборудования в результате повышения производительности труда, экономии материалов, применения передовых методов ремонтных работ.

Система ППР предусматривает следующее:

-  текущее наблюдение и периодический осмотр сооружений, машин и оборудования для своевременного устранения неисправностей;

-  правильная подготовка машин и оборудования к работе;

-  правильный уход за машинами и оборудованием во время их эксплуатации с соблюдением установленных режимов использования, наблюдением за состоянием смазки, защиты от атмосферных, тепловых и прочих воздействий внешней среды;

-  своевременное и качественное проведение текущего и капитального ремонтов, выполняемых в планово-предупредительном порядке.

Все виды ремонта производят за счет средств ремонта основных фондов, создаваемых в производственных объединениях и на предприятиях по нормативам затрат на ремонт основных фондов с включением их в себестоимость продукции, работ и услуг.

Планирование и проведение ремонтных работ на предприятиях отрасли проводят в следующем порядке:

-  на элеваторах и хлебоприемных предприятиях основные ремонтные работы – в период подготовки материально-технической базы к приемке зерна нового урожая. Кроме того, осуществляют меры для проведения круглогодового ремонта;

-  капитальный ремонт хлебоприемных предприятий можно производить как собственными силами, так и силами подрядных организаций в пределах общих лимитов подрядных работ. Для организации планово-предупредительного ремонта оборудования хлебоприемных предприятий, учитывая их сезонную работу, необходимо на каждом объекте и предприятии организовать ежедневный учет работы оборудования;

-  подготовку к ремонту начинают с обследования состояния объектов после окончания массового поступления зерна. По приказу директора предприятия устанавливают срок и назначают комиссию для проведения технического осмотра в составе главного инженера, главного механика (главного энергетика), инженера одного из специалистов по пожарной безопасности или технике безопасности и одного представителя производственного цеха. В результате осмотра составляют ведомости дефектов. [1, с. 155-158]

2.6. Молниезащита мельницы

Одной из причин взрыва на мельнице может быть атмосферное электричество – прямые удары молнии, вследствие чего необходима ее отдельная молниезащита.

Молниезащита – комплекс защитных устройств, предназначенных для обеспечения безопасности людей, сохранности зданий и сооружений, оборудования и материалов от возможных взрывов, загораний и разрушений, вызванных электричеством, тепловым или механическим воздействием молний.

2.6.1. Молниезащита мельницы

Определяем необходимость выполнения молниезащиты и ее исполнение для здания мельницы IV степени огнестойкости в местности со среднегодовой продолжительностью гроз 50 г/год и типом грунта суглинок с эквивалентным удельным сопротивлением 500 Ом · м.

В соответствии с назначением зданий необходимость выполнения молниезащиты и ее категория, а при использовании стержневых молниеотводов – тип зоны защиты определяют в зависимости от среднегодовой продолжительности гроз в месте нахождения здания, а также от ожидаемого количества поражений его молнией в год.

Согласно РД 32.21.122.87 «Инструкции по устройству молниезащиты зданий и сооружений» [5] для мельницы выполняют молниезащиту Ш категории. В данном случае в качестве молниеотводов требуется максимально использовать вытяжные трубы, водопроводные башни, и другие возвышающиеся наземные предметы.

2.6.2. Оценка среднегодовой продолжительности гроз и ожидаемого количества поражений молнией здания мельницы

Среднегодовая продолжительность гроз в часах определяется по утвержденным для некоторых областей региональными картами продолжительности гроз, или по средним многолетним (порядка 10 лет) данным метеостанций, ближайшей от места нахождения здания и сооружения.

Ожидаемое количество поражений в год определяют по формуле:

N = (S + 6 · h) · (L + 6 · h) · n · 10-6,                      (2.1)

Где S  - ширина защищаемого здания, м;

h – наибольшая высота здания или сооружения, м;

L – длина защищаемого здания, м;

n – среднегодовое число ударов молнии в 1 км2 земной поверхности в месте расположения здания.

Ожидаемое количество поражений молнией в год для здания мельницы прямоугольной формы длиной 120 м, шириной 45 м, высотой 7 м определяют:

N = (45 + 6 · 7) · (120 + 6 · 7) · 4 · 10-6 = 56 376 10-6 = 0,056376

Полученное значение показывает, что поражение молнией здания мельницы происходит один раз в 20 лет.

2.6.3. Построение зоны защиты

Защита от прямых ударов молнии здания мельницы Ш категории с неметаллической кровлей выполняется тросовыми молниеотводами, обеспечивающими зону защиты Б.

Установка молниеприемников и молниеотводов на самом здании мельницы не рекомендуется, поскольку здание IV степени огнестойкости выполнено из сгораемых материалов облегченной конструкции (по взрывозащите). Таким образом, целесообразно выполнить молниезащиту одиночным тросовым молниеотводом.

Зона защиты одиночного тросового молниеотвода приведена на рисунке 1. Она представляет собой двускатную плоскость с приставленными полуконусами на концах. Горизонтальное сечение зоны защиты на высоте защищаемого сооружения hх, представляет собой прямоугольник с приставленными к малым сторонам полукругами радиусом rх. С учетом стрелы провеса троса сечением 35-50 мм2 при известной высоте опор hоп и длине пролета а высота троса определяется:

h=hоп – 2, при а < 120 м,                                    (2.2)

h=hоп – 3 при 120 < а < 150,                               (2.3)

  Зона защиты одиночного тросового молниеотвода имеет следующие габаритные размеры.

Высота зоны защиты: h0=0,92 · h,                                                        (2.4)

Радиус зоны защиты на уровне земли: r0=1,7 · h,                               (2.5)

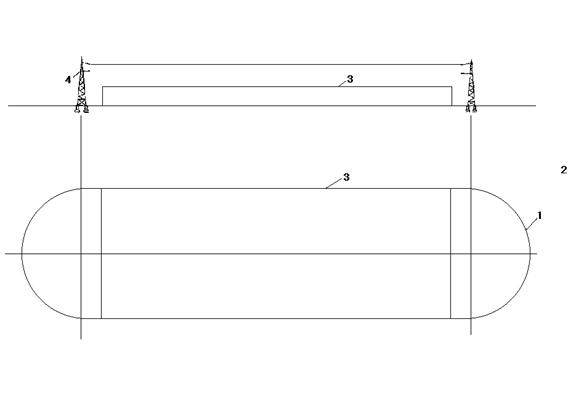

Рисунок 1. Общий вид молниезащиты здания мельницы. М 1 : 1000

Для зоны Б высота одиночного тросового молниеотвода при известных значениях высоты здания и половин ширины определяют по формуле: h=(rх+1,85·hх)/1,7      (2.6)

Расположив опоры у торцов здания, принимают, что радиус зоны защиты на уровне высоты  здания rх, равен половине ширины здания: rх=S/2  (2.7)

Получаем rх=45/2=22,5 м, высота тросового молниеотвода h=(22,5+1,85·7)/1,7=20,85 м.

Так как для Ш категории молниезащиты при установке отдельно стоящих молниеотводов расстояние от них по воздуху и в земле до защищаемого объекта и вводимых в него подземных коммуникаций не нормируется, то расстояние опор от торцов здания принимают равным 5 м. Тогда длина пролета троса а=120+2·5=130 м.

Исходя из условия (2.3) 120 < а=130  < 150, определяем высоту опор, преобразуя формулу (2.3) hоп =20,85+3=23,85 м.

Высота зоны защиты hо=0,92 · 20,85 = 19,182 м.

Радиус зоны защиты на уровне земли r0=1,7 · 20,85 = 35,445 м.

Фундаментом и заземлителем одновременно служит конструкция из 4х железобетонных подножников. Защита от заноса высокого потенциала по подземным коммуникациям осуществляется путем их присоединения на вводе в здание к железобетонному фундаменту здания.
