Отчет по практике: Улучшение технологических свойств ПВХ-пластизолей

Рис. 2 Зависимость вязкости образцов ПВХ-пластизоли от концентрации пластификатора ЭДОС, исследованных через 3 суток приготовления

Рис.3 Зависимость течения образцов ПВХ-пластизоли от концентрации пластификатора ЭДОС, исследованных через 11 сутки приготовления

Использование предлагаемой смеси пластификаторов позволяет не только улучшить физико-механические показатели пластизоли, но и уменьшить её себестоимость, так как ЭДОС вдвое дешевле ДОФ.

Нами исследованы рецептуры, где использованы в качестве модификаторов ПВХ-пластизоли производные многоатомных спиртов (таб.4).

Составы исследуемых добавок                                   Таблица 4

Параметры	1 образец	2 образец	3 образец	4 образец
Количество спирта,%	Без добавки	Диэтиленгликоль 0,2%	Этиленгликоль 0,2%	Глицерин 0,2%

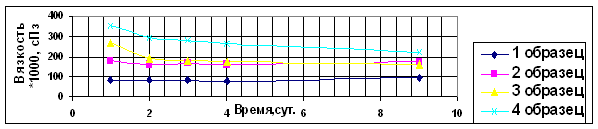

Рис. 4 Зависимость вязкости образцов ПВХ-пластизоли во времени

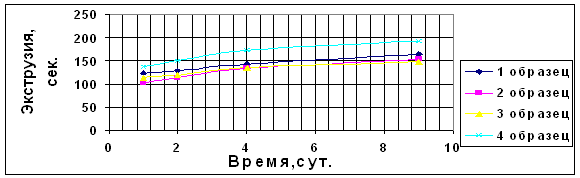

Рис.5 Зависимость течения образцов ПВХ-пластизоли во времени

Из представленных данных (рис.4,5) видно, что наиболее оптимальными технологическими свойствами обладает пластизоль, в составе которой присутствует диэтиленгликоль. Данный многоатомный спирт существенно стабилизировал технологические свойства ПВХ-пластизоли во времени, а также улучшил технологические и физико-механические свойства материала (табл.5), которые были снижены при замене зарубежного сырья в чешской рецептуре ПВХ-пластизоли на отечественные аналоги.

Свойства ПВХ- пластизолей                                             Таблица 5

Параметры пластизоли	Образец 1	Образец 2
Количество диэтиленгликоля,%	0	0,2
Плотность, кг/м3	1302	1305
Адгезия к грунту ВКЧ-0207	отл	отл
Относительное удлинение, %	96,4	129
Прочность при растяжении, МПа	1,06	1,22

Высокая вязкость не позволяет ПВХ-пластизоли этого состава стекать с кузова автомобиля, а низкая экструзия обусловливает легкое перемещение по трубопроводам технологической системы нанесения пластизоли.

Исследованы рецептуры, в составе которых использовался разбавитель керосинового типа различной молекулярной массы отечественного производства (a-олефины с углеродным скелетом С10, С12, С14, С16-18, С20-26) и зарубежный аналог под маркой Д-70. Испытание на испарение (рис.6) данных веществ показало, что близким аналогом зарубежного разбавителя является а-олефины с углеродной цепочкой С12.

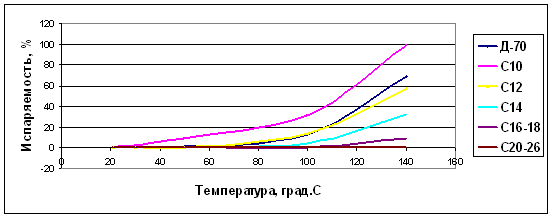

Рис.6 Испаряемость разбавителей керосинового типа в зависимости от температуры

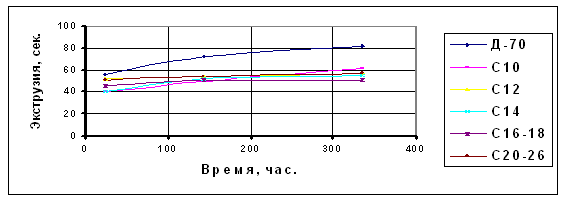

Рис.7 Зависимость течения пластизоли от типа применяемого разбавителя

Из проделанных далее опытов (рис.7,8) видно, что наиболее оптимальными свойствами обладает ПВХ-пластизоль, в составе которых присутствует а-олефины с углеродной цепочкой С14, С16-18, С20-26, так как она имеет наиболее стабильные свойства во времени.

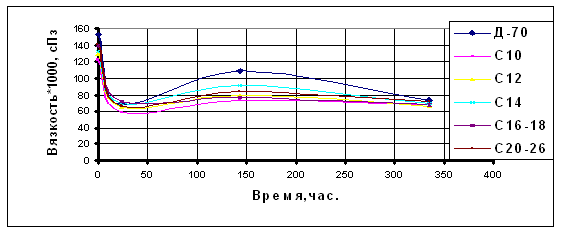

Рис.8 Зависимость вязкости пластизоли от типа разбавителя во времени

Проведены исследования с зарубежным поливинилхлоридом марки "Lacovil XPE-1312" и российским аналогом ПВХ-Е-6250-Ж.

Составы и свойства исследуемых образцов                  Таблица 6

Параметры	Ед. измерения	Образец №1	Образец №2
Lacovyl XPE-1312	%	10
ПВХ-Е-6250-Ж	%		10
Относительное удлинение,%		74	93
Разрывная нагрузка,МПа		1.16	1.04
Сухой остаток,%		96.5	97.5
Стекание 3мм-го слоя	ВКЧ-0207	0	0
	G-1083	0.1	0.1
	G-1083+ЭП0228	0	0
Адгезия к грунтам	ВКЧ-0207	отл	отл
	G-1083	адгезии нет	адгезии нет
	G-1083+ЭП0228	удов	удов

Видно, что ПВХ-пластизоль, в составе которой находится ПВХ-Е-6250-Ж не уступает по качеству зарубежному аналогу, так как её основные физико-механические свойства на уровне свойств ПВХ-пластизоли с зарубежным ПВХ (см. таб. 6). Поливинилхлорид ПВХ-Е-6250-Ж также положительно влияет на сохранение cвойств ПВХ-пластизолью во времени (см. рис. 9,10).

Рис. 9 Зависимость вязкости пластизоли от типа поливинилхлорида во времени

Рис. 10 Зависимость течения пластизоли от типа поливинилхлорида во времени

Следовательно, можно рекомендовать использование в рецептурах

ПВХ-пластизоли в качестве пластификатора - смесь ЭДОСа с ДОФ оптимального состава, как модификатора – диэтиленгликоль, в качестве разбавителя а-олефины с углеродной цепочкой С14,С16-18,С20 и заменитель зарубежного эмульсионного поливинилхлорида – ПВХ-Е-6250-Ж.

Список использованной литература

1.  Стрижевский И.В., Белоголовский А.Д., Дмитриев В.И. и др. Защита подземных металлических сооружений от коррозии: Справочник, М.: Стройиздат, 1990, стр. 8.

2.  Под ред. Герасименко А.А. Защита от коррозии, старения и биоповреждений машин, оборудования и сооружений: Справочник: В2т.Т.I., М.: Машиностроение, 1987, стр. 6-19.

3.  Колотыркин Я.М. Защита от коррозии // Агитатор, 1980, №10, 9-11стр.

4.  Герасименко А.А., Ефимов В.А. Исследование значимости факторов атмосферной коррозии // Защита металлов, 1979, т.15, №5, 592-598 стр.

5.  Меринов Ю.А., Карташова Н.К., Захарова З.С. Особенности получения, строение частиц и свойства (со) полимеров на основе винилхлорида для пластизолей, НИИТЭХИМ, М., 1990, стр.6.

6.  Козловская Ася Ароновна Полимерные и полимербитумные материалы для защиты трубопроводов от коррозии М.,Стройиздат, 1971, 127с., ил.

7.  Химический энциклопедический словарь Москва «Советская энциклопедия» 1983, стр. 602.

8.  Ульянов В.М., Рыбкин Э.П., Гудкович А.Ф., Пишин Г.Л. Поливенилхлорид изд-во М., «Химия», 1992, 288с.
