Отчет по практике: Особенности эксплуатации энергетического оборудования предприятия

4.2.2  соблюдать положения полученных им инструкций по охране труда в соответствии с возложенными на него обязанностями, приказами и указаниями руководства предприятия.

4.2.3  выполнять только те работы и в том объеме, который определен

заданием непосредственного руководителя.

4.2.4  выполнять распоряжения только своего непосредственного руководителя.

4.2.5  Использовать только по назначению выданные ему защитные средства, приспособления, инструмент, приборы контроля и безопасности, не пользоваться средствами защиты, полученными или взятыми на стороне.

4.2.6 беречь и сохранять принадлежащее предприятию имущество, выданные средства защиты, инструмента, приспособлений и т.д.

4.2.7 принимать меры по предупреждению несчастных случаев и заболеваний на производстве в отношении товарищей по работе.

4.2.8 соблюдать своему непосредственному руководителю о выходе из строя или об отсутствии средств защиты, инструмента и т.п.

4.2.9 немедленно сообщать своему непосредственному руководителю о всех случаях неисправности оборудования и нарушениях требований безопасности, аварийных ситуациях, загораниях и пожарах, несчастных случаях и заболеваниях в процессе производства.

4.2.10 при возникновении пожара немедленно с помощью любого или установленных в организации средств связи или через окружающих людей сообщить об этом пожарной службе. Принять, по возможности, меры по тушению пожара.

4.2.11  в случае несчастья немедленно оказать на месте первую помощь пострадавшему и вызвать скорую помощь любым средством связи.

4.2.12 немедленно прекратить работу в случае возникновения аварийной ситуации, опасности повреждения своего здоровья или здоровья окружающих людей или их гибели.

4.3  по окончании работы:

4.3.1 убрать рабочее место от посторонних предметов, отходов, ненужных материалов.

4.3.2 восстановить ограждения опасных зон, защиты, блокировки, закрыть на замки оборудование повышенной опасности, в необходимых случаях вывесить предупредительные плакаты.

4.3.3 сдать в кладовую средства защиты, инструмент, приспособления, приборы контроля безопасности и материалы.

4.3.4 Доложить об окончании работ и том, что сделано непосредственному руководителю, выдавшему ему задание.

V. Ответственность

Инженер по наладке и испытаниям несет ответственность:

1. За ненадлежащее исполнение или неисполнение своих должностных обязанностей, предусмотренных настоящей должностной инструкцией, - в пределах, определенных действующим трудовым законодательством Российской Федерации.

2. За правонарушения, совершенные в процессе осуществления своей деятельности, - в пределах, определенных действующим административным, уголовным и гражданским законодательством Российской Федерации.

3. За причинение материального ущерба - в пределах, определенных действующим трудовым и гражданским законодательством Российской Федерации.

VI Должен знать:

Инженер по наладке и испытаниям электрооборудования должен знать:

1. Нормативные, методические и другие руководящие материалы по проведению монтажных и

наладочных работ.

2.  Организацию выполнения пуско-наладочных работ.

3.  Основные технические характеристики, особенности кинематических схем и конструкций узлов и элементов налаживаемых и испытываемых систем и устройств.

4. Способы измерения параметров, характеристик и данных режимов работы оборудования.

5. Правила пользования измерительными приборами и инструментами, приспособлениями.

6. Порядок осмотра оборудования, методы обнаружения его дефектов.

7. Правила составления актов и другой технической документации.

8. Основы экономики, научной организации труда и организации производства.

9. Основы трудового законодательства.

10. Правила и нормы охраны труда, техники безопасности, производственной санитарии и противопожарной защиты

Должностная инструкция разработана в соответствии с КЗОТ Российской Федерации.

2.3 Инструкция мастера по наладке и испытаниям

I. Общие положения

1. Мастер по наладке и испытаниям относится к категории специалистов.

2. На должность:

- техника по наладке и испытаниям назначается лицо, имеющее среднее профессиональное (техническое) образование без предъявления требования требований к стажу работы;

- техника по наладке и испытаниям II категории - лицо, имеющее среднее профессиональное (техническое) образование и стаж работы в должности техника или других должностях, замещаемых специалистами со средним профессиональным образованием, не менее 2 лет

- техника по наладке и испытаниям I категории - лицо, имеющее среднее профессиональное (техническое) образование и стаж работы в должности техника II категории не менее 2 лет.

3. Назначение на должность техника по наладке и испытаниям и освобождение от нее производится приказом директора предприятия по представлению _________________ .

4. Техник по наладке и испытаниям должен знать:

4.1 Нормативные, методические и другие руководящие материалы по проведению монтажных и наладочных работ.

4.2 Организацию выполнения пуско-наладочных работ.

4.3 Основные технические характеристики, особенности кинематических схем и конструкций узлов и элементов налаживаемых и испытываемых систем и устройств.

4.4 Способы измерения параметров, характеристик и данных режимов работы оборудования.

4.5 Правила пользования измерительными приборами и инструментами, приспособлениями.

4.6 Порядок осмотра оборудования, методы обнаружения его дефектов.

4.7 Правила составления актов и другой технической документации.

4.8 Основы экономики, научной организации труда и организации производства.

4.9 Основы трудового законодательства.

4.10 Правила и нормы охраны труда, техники безопасности, производственной санитарии и противопожарной защиты.

4.11 Техник по наладке и испытаниям подчиняется непосредственно руководителю соответствующего структурного подразделения; иному должностному лицу

6. На время отсутствия техника по наладке и испытаниям (болезнь, отпуск, командировка, пр.) его обязанности исполняет лицо, назначенное в установленном порядке. Данное лицо приобретает соответствующие права и несет ответственность за надлежащее исполнение возложенных на него обязанностей.

II. Должностные обязанности

Техник по наладке и испытаниям:

1. Под руководством инженера по наладке и испытаниям выполняет пусконаладочные работы (опробование) различных видов оборудования и систем (электрооборудование, техническое оборудование, вентиляция и т.п.).устанавливает соответствие технических характеристик смонтированного оборудования и монтажных работ технической и проектной документации, выявляет дефекты работ и оборудования, обеспечивает их устранение.

2. Принимает участие в составлении календарных графиков и программ выполнения пусконаладочных работ, в разработке мероприятий по охране труда, технике безопасности, производственной санитарии и противопожарной защите при пусконаладочных работ, в приемке оборудования после испытаний, выполненных монтажной организацией.

3. Подключает приборы, регистрирует необходимые характеристики и параметры, проводит обработку полученных результатов.

4. Участвует в проведении необходимых расчетов, а также в испытаниях и наладке оборудования вхолостую, под нагрузкой и при комплексном опробовании.

5. Составляет акты по формам, установленным действующими нормативными документами, с указанием в них объемов выполненных пусконаладочных работ.

6. Выполняет отдельные служебные поручения своего непосредственного руководителя.

III. Права

Техник по наладке и испытаниям имеет право:

1. Знакомиться с проектами решений руководства предприятия, касающимися его деятельности.

2. Вносить на рассмотрение руководства предложения по совершенствованию работы, связанной с предусмотренными настоящей должностной инструкций обязанностями.

3. Сообщать непосредственному руководителю о всех выявленных в процессе исполнения своих должностных обязанностей недостатках в производственной деятельности предприятия (его структурных подразделениях) и вносить предложения по их устранению.

4. Запрашивать лично или по поручению непосредственного руководителя от руководителей подразделений предприятия и специалистов информацию и документы, необходимые для выполнения его должностных обязанностей.

5. Привлекать специалистов всех (отдельных) структурных подразделений к решению задач, возложенных на него (если это предусмотрено положениями о структурных подразделениях, если нет - то с разрешения руководства).

6. Требовать от руководства предприятия оказания содействия в исполнении им его должностных обязанностей и прав.

IV. Ответственность

Техник по наладке и испытаниям несет ответственность:

1. За ненадлежащее исполнение или неисполнение своих должностных обязанностей, предусмотренных настоящей должностной инструкцией, - в пределах, определенных действующим трудовым законодательством Российской Федерации.

2. За правонарушения, совершенные в процессе осуществления своей деятельности, - в пределах, определенных действующим административным, уголовным и гражданским законодательством Российской Федерации.

3. За причинение материального ущерба - в пределах, определенных действующим трудовым и гражданским законодательством Российской Федерации.

2.4 Инструкция инженера-энергетика (энергетика)

I. Общие положения

1.1 Инженер-энергетик (энергетик) относится к категории специалистов, принимается на работу и увольняется приказом директора предприятия по представлению.

1.2 На должность инженера-энергетика (энергетика) назначается лицо, имеющее высшее профессиональное (техническое) образование и стаж работы по специальности на инженерно-технических должностях не менее 3 лет или среднее профессиональное (техническое) образование и стаж работы по специальности на инженерно-технических должностях не менее 5 лет.

1.4 В своей деятельности инженер-энергетик (энергетик) руководствуется:

-  нормативными документами и методическими материалами по вопросам выполняемой работы;

-  уставом предприятия;

-  правилами трудового распорядка;

-  приказами и распоряжениями директора предприятия (непосредственного руководителя);

-  настоящей должностной инструкцией.

1.5 Инженер-энергетик (энергетик) должен знать:

-  постановления, распоряжения, приказы, методические и нормативные материалы по эксплуатации энергетического оборудования и коммуникаций;

-  организацию энергетического хозяйства;

-  перспективы технического развития предприятия;

-  технические характеристики, конструктивные особенности, режимы работы и правила технической эксплуатации энергетического оборудования;

-  Единую систему планово-предупредительного ремонта и рациональной эксплуатации оборудования;

-  организацию и технологию ремонтных работ;

-  методы монтажа, регулировки, наладки и ремонта энергетического оборудования;

-  порядок составления заявок на энергоресурсы, оборудование, материалы, запасные части, инструменты;

-  правила сдачи оборудования в ремонт и приема после ремонта;

-  основы технологии производства продукции предприятия;

-  требования организации труда при эксплуатации, ремонте и модернизации энергетического оборудования; передовой отечественный и зарубежный опыт по эксплуатации и ремонту энергооборудования;

-  основы экономики, организации производства, труда и управления;

-  основы трудового законодательства; правила и нормы охраны труда.

1.6 Во время отсутствия инженера-энергетика (энергетика) его должностные обязанности выполняет в установленном порядке назначаемый заместитель, который несет полную ответственность за качественное, эффективное и своевременное их выполнение.

II. Функции

На инженера-энергетика (энергетика) возлагаются следующие функции:

2.1 Обеспечение работы энергетического оборудования, электрических и тепловых сетей, воздухопроводов и газопроводов.

2.2 Участие в развитии энергохозяйства, реконструкции и модернизации систем энергоснабжения.

2.3 Взаимодействие с представителями сторонних организаций по вопросам, входящим в его компетенцию.

2.4 Обеспечение соблюдения требований инструкций, правил и норм охраны труда при эксплуатации и ремонте энергоустановок и сетей.

2.5 Представление установленной отчетности.

III. Должностные обязанности

Для выполнения возложенных на него функций инженер-энергетик (энергетик) обязан:

3.1 Обеспечивать бесперебойную работу, правильную эксплуатацию, ремонт и модернизацию энергетического оборудования, электрических и тепловых сетей, воздухопроводов и газопроводов.

3.2 Определять потребность производства в топливно-энергетических ресурсах, готовить необходимые обоснования технического перевооружения, развития энергохозяйства, реконструкции и модернизации систем энергоснабжения.

3.3 Составлять заявки на приобретение оборудования, материалов, запасных частей, необходимых для эксплуатации энергохозяйства, выполнять расчеты с необходимыми обоснованиями мероприятий по экономии энергоресурсов, потребности подразделений предприятия в электрической, тепловой и других видах энергии, участвовать в разработке норм их расхода, режима работы подразделений предприятия исходя из их потребностей в энергии.

3.4 Контролировать соблюдение норм расхода топлива и всех видов энергии.

3.5 Составлять графики снижения энергетических нагрузок в часы максимальных нагрузок энергосистемы и обеспечивать их выполнение в пределах определенной для подразделения предприятия величины, проводить паспортизацию установленных на предприятии энергетических, электрических и природоохранных установок.

3.6 Участвовать в испытаниях и приемке энергетических установок и сетей в промышленную эксплуатацию, в рассмотрении причин аварий энергетического оборудования и разрабатывать мероприятия по их предупреждению, созданию безопасных условий труда.

3.7. Организовывать проверку и испытания средств релейной защиты и автоматики.

3.8 Осуществлять технический надзор за применяемыми контрольно-измерительными, электротехническими, теплотехническими приборами, обеспечивать подготовку котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды, электроустановок, других объектов энергохозяйства для приемки в эксплуатацию, проверки, освидетельствования органами государственного надзора.

3.9 Осуществлять контроль за соблюдением инструкций по эксплуатации, техническому обслуживанию и надзору за энергооборудованием и электрическими сетями.

3.10 Участвовать в разработке и внедрении стандартов и технических условий на энергетическое оборудование.

3.11 Подготавливать необходимые материалы для заключения договоров на ремонт оборудования с подрядными организациями.

3.12 Осуществлять контроль за выполнением капитальных и других ремонтов энергооборудования.

3.13 Изучать и обобщать передовой отечественный и зарубежный опыт по рациональному использованию и экономии топливно-энергетических ресурсов.

3.14 Обеспечивать соблюдение правил и норм охраны труда при эксплуатации и ремонте энергоустановок и сетей.

3.15 Подготавливать отчетность по утвержденным формам и показателям.

IV. Права

Инженер-энергетик (энергетик) имеет право.

4.1 Знакомиться с проектами решений руководства предприятия, касающимися его деятельности, требовать от руководства предприятия оказания содействия в исполнении своих должностных обязанностей и прав.

4.2 Вносить на рассмотрение руководства предложения по совершенствованию работы, связанной с обязанностями, предусмотренными настоящей инструкцией.

4.3 Получать от руководителей структурных подразделений, специалистов информацию и документы по вопросам, входящим в его компетенцию.

4.4 Привлекать специалистов всех структурных подразделений предприятия для решения возложенных на него обязанностей (если это предусмотрено положениями о структурных подразделениях, если нет - с разрешения руководителя предприятия).

V. Ответственность

Инженер-энергетик (энергетик) несет ответственность:

5.1 За неисполнение (ненадлежащее исполнение) своих должностных обязанностей, предусмотренных настоящей должностной инструкцией, в пределах, определенных действующим трудовым законодательством Российской Федерации.

5.2 За совершенные в процессе осуществления своей деятельности правонарушения - в пределах, определенных действующим административным, уголовным и гражданским законодательством Российской Федерации.

5.3. За причинение материального ущерба - в пределах, определенных действующим трудовым, уголовным и гражданским законодательством Российской Федерации.

2.5 Инструкция электромонтера по ремонту и обслуживанию силового электрооборудования

I. Общая часть

1.1 Настоящая инструкция предназначена для электромонтеров по ремонту и обслуживанию силового электрооборудования ( э/м по ремонту) распределительных устройств –6 - 10 кВ (РП 6-10 кВ) ОАО « ЮТЭК - Белоярский», выполняющих работы в действующих электроустановках по техническому обслуживанию, ремонту проверке и наладке силового электрооборудования распределительных устройств 10 кВ, а также производство испытаний изоляции повышенным напряжением в электроустановках до 35 кВ.

1.2 Основными задачами электромонтеров по ремонту является своевременное и качественное выполнение работ, предусмотренных планами ППР в объеме требований РД-39-0148311-602-88, в том числе испытания, прожиг и отыскание мест повреждения КЛ 6-10 кВ с применением передвижных ЭТЛ, а также выполнение комплекса пуско-наладочных работ в объеме требований ПУЭ на вновь вводимых объектах.

1.3 Электромонтер по ремонту подчиняется непосредственно начальнику ЭТЛ, а при работах в электроустановках – выполняет обязанности члена бригады.

2. Требования к персоналу

К производству работ по ремонту и обслуживанию силового электрооборудования РП-6-10 кВ и производству высоковольтных испытаний распоряжением по предприятию допускаются лица не моложе 18 лет.

Электромонтер по ремонту должен иметь среднее или среднее специальное образование, ему может быть присвоен 2 или 3 тарификационный разряд по ЕТКС при наличии 111 или 1У квалификационной группы по ТБ.

3. Должностные обязанности

Электромонтер по ремонту силового оборудования должен знать:

3.1 ПУЭ, ПТЭ, ПТБ ЭСиС, ППБ, и СУОТ в объеме присвоенного тарифного разряда по ЕТКС и квалификационной группы по ТБ.

3.2 местные инструкции по эксплуатации оборудования и технике безопасности:

- инструкцию Содержание и применение средств пожаротушения на объектах ОАО «ЮТЭК - Нягань»

- инструкцию По технике безопасности при работах с применением приставных лестниц и стремянок.

- инструкцию По технике безопасности при работах с переносным электрофицированным инструментом

- инструкцию По технике безопасности при работах на заточном станке.

- инструкцию По безопасности труда электромонтеров и инженеров- наладчиков - инструкцию СРЗАиН.

- инструкцию Оказание доврачебной помощи пострадавшим от электрического тока и других несчастных случаях.

- инструкцию По работе со слесарным инструментом.

- инструкцию По наладке и испытаниям электрооборудования.

- инструкцию По технике безопасности на установке АИД по испытаниям защитных средств

3.2 места расположения средств оповещения и пожаротушения на базе ОАО « ЮТЭК - Белоярский» и обслуживаемых объектах, порядок их применения в случае возникновения пожара.

3.3 Правила оказания первой помощи пострадавшим от электрического тока и других несчастных случаях и уметь применять их на практике.

Электромонтер по ремонту силового оборудования РП должен выполнять работы в объеме требований электромонтера по ремонту силового оборудования 2 – 3 разряда и электромонтера по испытаниям и измерениям 2 разряда по ЕТКС № 9.

4. Обязанности в области охраны труда

4.1 до оформления приказа о приеме на работу работник обязан пройти предварительный медицинский осмотр, при этом должен сообщить медицинской комиссии все данные о состоянии своего здоровья.

4.1.1 при поступлении на работу, связанную с повышенной опасностью или ответственностью за безопасность- пройти специальное психофизиологическое тестирование.

4.1.2 приступать к выполнению своих обязанностей только при положительном заключении медицинской комиссии или положительном результате тестирования.

4.1.3 получит инструктаж по безопасности производства работ:

- вводной - у работников службы охраны труда,

- первичный на рабочем месте - у руководителя подразделения с фиксацией в специальном журнале под роспись инструктирующего и инструктируемого.

4.1.4 получить на руки под роспись инструкцию по охране труда по своей профессии, по безопасному производству определенных работ и другие нормативные документы по охране труда.

4.1.5 пройти теоретическое и производственное обучение по охране труда через отдел по подготовке кадров.

4.1.6 пройти проверку знаний норм охраны труда по своей профессии и видам поручаемых работ, получить удостоверение с результатами проверки знаний.

4.1.7 пройти в необходимых случаях до начала самостоятельной работы стажировку и дублирование по своей профессии.

4.1.8 проверить перед началом работы на своем рабочем месте наличие, комплектность и исправность необходимых средств защиты и приспособлений, ограждающих устройств, инструмента, приборов контроля безопасности, сообщить своему непосредственному руководителю об имеющихся недостатках.

4.1.9 НЕ ПРИСТУПАТЬ К РАБОТЕ, если :

-  не выполнен хотя бы один из предыдущих пунктов,

-  не получено распоряжение о начале работ от непосредственного руководителя,

-  рабочее место не подготовлено с точки зрения безопасности (отсутствуют ограждения, блокировки, защитные средства, не оформлен наряд-допуск, нет технической документации и проч)

-  технология производства работ, предлагаемая непосредственным руководителем, противоречит требованиям безопасности.

4.2 В процессе работы работник обязан:

4.2.1 строго соблюдать правила внутреннего трудового распорядка.

4.2.2 соблюдать положения полученных им инструкций по охране труда в соответствии с возложенными на него обязанностями, приказами и указаниями руководства предприятия.

4.2.3 выполнять только те работы и в том объеме, который определен заданием непосредственного руководителя.

4.2.4 выполнять распоряжения только своего непосредственного руководителя.

4.2.5 использовать только по назначению выданные ему защитные средства, приспособления, инструмент, приборы контроля и безопасности, не пользоваться средствами защиты, полученными или взятыми на стороне.

4.2.6 беречь и сохранять принадлежащее предприятию имущество, выданные средства защиты, инструмента, приспособлений и т.д.

4.2.7 принимать меры по предупреждению несчастных случаев и заболеваний на производстве в отношении товарищей по работе.

4.2.8 соблюдать своему непосредственному руководителю о выходе из строя или об отсутствии средств защиты, инструмента и т.п.

4.2.9 немедленно сообщать своему непосредственному руководителю о всех случаях неисправности оборудования и нарушениях требований безопасности, аварийных ситуациях, загораниях и пожарах, несчастных случаях и заболеваниях в процессе производства.

4.2.10 при возникновении пожара немедленно с помощью любого или установленных в организации средств связи или через окружающих людей сообщить об этом пожарной службе. Принять, по возможности, меры по тушению пожара.

4.2.11 в случае несчастья немедленно оказать на месте первую помощь пострадавшему и вызвать скорую помощь любым средством связи.

4.2.12 немедленно прекратить работу в случае возникновения аварийной ситуации, опасности повреждения своего здоровья или здоровья окружающих людей или их гибели.

4.3 По окончании работы:

4.3.1 убрать рабочее место от посторонних предметов, отходов, ненужных материалов.

4.3.2 восстановить ограждения опасных зон, защиты, блокировки, закрыть на замки оборудование повышенной опасности, в необходимых случаях вывесить предупредительные плакаты.

4.3.3 сдать в кладовую средства защиты, инструмент, приспособления,

приборы контроля безопасности и материалы.

4.3.4 доложить об окончании работ и том, что сделано непосредственному руководителю, выдавшему ему задание.

5. Права

Электромонтер по ремонту силового оборудования РП имеет право :

- требовать разъяснений при неясности задания на производство работ и необходимых мер безопасности,

- не выполнять распоряжения вышестоящего руководителя, если их выполнение противоречит требованиям ПТБ и может привести к несчастным случаям,

- требовать обеспечения спецодеждой согласно предусмотренных норм,

- требовать обеспечения рабочего места необходимыми материалами, запасными частями, индивидуальными средствами защиты, инструментом и приспособлениями.

- участвовать в оперативных совещаниях и собраниях, высказывать свои предложения по улучшению качества производства работ и условий труда.

6. Ответственность

Электромонтер по ремонту силового оборудования РП возлагается персональная ответственность :

-  за выполнение требований ПТБ, ПТЭ, ЭсиС, ПУЭ, ППБ, СУОТ и настоящей инструкции,

-  своевременное, качественное и безопасное выполнение порученного ему задания,

-  рациональное использование материалов, исправность и сохранность выданных ему инструментов, приборов и индивидуальных средств защиты,

-  недопущение аварий и отказов в работе обслуживаемого оборудования, травматизма на производстве.

На электромонтера по ремонту и обслуживанию электрооборудования (силового) РП возлагается в соответствии с Законодательством РФ дисциплинарная, административная и уголовная ответственность за невыполнение должностных и функциональных обязанностей по охране труда, если это могло привести или привело к несчастным случаям, заболеваниям на производстве, авариям, пожарам, материальному или моральному ущербу.

3. МЕТОДИКА ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ

3.1 Измерение сопротивления контура защитного заземления

Защитным заземлением называется преднамеренное электрическое соединение с землей или эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус.

Задача защитного заземления – устранение опасности поражения током в случае прикосновения к корпусу и другим нетоковедущим металлическим частям электроустановки, оказавшейся под напряжением.

Принцип действия заземления – снижение напряжения между корпусом, оказавшимся под напряжением, и землей до безопасного значения.

Заземляющие устройства после монтажных работ и периодически не реже один раз в год испытываются по программе Правил устройства электроустановок. По программе испытания производится измерение сопротивления заземляющего устройства.

Сопротивление заземляющего устройства, к которому присоединены нейтрали генераторов или трансформаторов или выводов источников однофазного тока, в любое время года должно быть не более 2, 4, 8 Ом соответственно при линейных напряжениях 660, 380, и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

Измерения сопротивления контура заземляющего устройства производятся измерителем заземления М416 или Ф4103-М1.

Описание измерителя заземления М416

Измерители заземления М416 предназначены для измерения сопротивления заземляющих устройств, активных сопротивлений и могут быть использованы для определения удельного сопротивления грунта (ρ). Диапазон измерения прибора от 0,1 до 1000 Ом и имеет четыре диапазона измерения: 0,1 … 10 Ом, 0,5 … 50 Ом, 2,0 … 200 Ом, 100 … 1000 Ом. Источником питания служат три соединенные последовательно сухие гальванические элемента напряжением по 1,5 В.

Измеритель сопротивления заземления Ф4103-М1

Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).

Измеритель Ф4103 является безопасным.

При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей Класс точности измерительного прибора Ф4103 – 2,5 и 4 (в зависимости от диапазона измерения).

Питание – элемент (R20, RL20) 9 шт. Частота оперативного тока – 265-310 Гц. Время установления рабочего режима - не более 10 секунд. Время установления показаний в положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМII" - не более 30 секунд. Продолжительность непрерывной работы не ограничена. Норма средней наработки на отказ - 7250 часов. Средний срок службы - 10 лет Условия эксплуатации - от минус 25 ° С до плюс 55 ° С. Габаритные размеры, мм – 305х125х155. Масса, кг, не более – 2,2.

Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

Порядок проведения измерения сопротивления контура защитного заземления

1. Установить элементы питания в измеритель заземления.

2. Установить переключатель в положение «Контроль 5 Ω», нажать кнопку и вращением ручки «реохорд» добиться установки стрелки индикатора в нулевую отметку шкалы.

3. Подключить соединительные провода к прибору, как показано на рисунке 1, если измерения производятся прибором М416 или рисунке 2, если измерения производятся прибором Ф4103-М1.

4. Углубить дополнительные вспомогательные электроды (заземлитель и зонд ) по схеме рис. 1 и 2 на глубину 0,5 м и подключить к ним соединительные провода.

5. Переключатель установить в положение «Х1».

6. Нажать кнопку и вращая ручку «реохорда» приблизить стрелку индикатора к нулю.

7. Результат измерения умножить на множитель.

Подключение прибора М416 для измерения сопротивления контура заземления

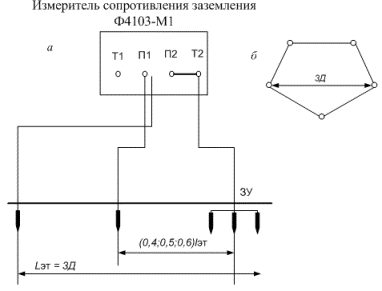

Подключение прибора Ф4103-М1 для измерения сопротивления контура заземления: а – схема подключения; б – контур заземления

3.2 Измерение сопротивления петли фаза-нуль

В соответствии с ПТЭЭП для контроля чувствительности защит к однофазным замыканиям на землю в установках до 1000 В с глухозаземленной нейтралью необходимо выполнять измерения сопротивления петли “фаза-нуль”.

Для измерения сопротивления петли “фаза-нуль” существует ряд приборов, различающихся схемами, точностью и др. Области применения различных приборов приведены в табл. 1.

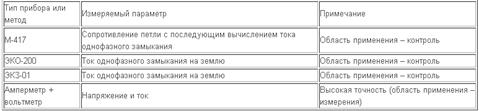

Приборы для измерения электрических параметров заземляющих устройств, в том числе измерения сопротивления петли фаза-нуль.

Проверка производится для наиболее удаленных и наиболее мощных электроприемников, но не менее 10% их общего количества. Проверку можно производить расчетом по формуле Zпет = Zп + Zт / 3 где Zп— полное сопротивление проводов петли фаза-нуль; Zт — полное сопротивление питающего трансформатора. Для алюминиевых и медных проводов Zпет = 0,6 Ом/км.

По Zпет определяется ток однофазного короткого замыкания на землю: Iк = Uф / Zпет Если расчет показывает, что кратность тока однофазного замыкания на землю на 30% превышает допустимые кратности срабатывания защитных аппаратов, указанные в Правилах устройства электроустановок (ПУЭ), то можно ограничиться расчетом. В противном случае следует провести прямые измерения тока короткого замыкания специальными приборами, например, типов ЭКО-200, ЭКЗ-01 или по методу амперметра-вольтметра на пониженном напряжении.

Метод амперметра — вольтметра при измерении сопротивления петли фаза-нуль

Испытуемое электрооборудование отключают от сети. Измерение производят на переменном токе от понижающего трансформатора. Для измерения делается искусственное замыкание одного фазного провода на корпус электроприемника. Схема испытания -приведена на рисунке.

Схема измерения сопротивления петли фаза — нуль по методу амперметра — вольтметра.

После подачи напряжения измеряются ток I и напряжение U, измерительный ток должен быть не менее 10 - 20 А. Сопротивление измеренной петли Zп=U/I. Полученное значение Zп должно быть арифметически сложено с расчетным значением полного сопротивления одной фазы питающего трансформатора Rт/3.

Программа проведения измерений сопротивления петли фаза-нуль

1. Ознакомление с проектной и исполнительной документацией и результатами предыдущих испытаний и измерений.

2. Подготовка необходимых электроизмерительных приборов и испытательных устройств, проводников и защитных средств.

3. После выполнения организационно-технических мероприятий и допуска на объект, выполнение измерений и испытаний

4. Оценка и обработка результатов измерений и испытаний.

5. Оформление измерений и испытаний.

6. Корректировка схем, оформление подписей о пригодности (не пригодности) электрооборудования к дальнейшей эксплуатации.

ЗАКЛЮЧЕНИЕ

В ходе прохождения преддипломной практики, мной была изучена техника безопасности предприятия, применял теоретические знания на практике, посещал практические занятия на предприятии. Ознакомился с особенностями электроснабжения предприятия, условиями монтажа и эксплуатации электрооборудования и требованиями техники безопасности; организацией труда и экономикой подразделений отдела главного энергетика предприятия и отдельных цехов; подобрал материал для дипломного проектирования на протяжении всего периода практики.

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ

электротехнических приборов электролаборатории

ОАО «ЮТЭК-Белоярский» для регистрации лаборатории в органах Ростехнадзора.

1.Прибор «Энергомонитор-З.ЗТ» - 2 шт

Поставщик НПП МАРС-ЭНЕРГО г.С.-Петербург Тел.(812) 327-21-11 Факс 315-13-68

2. Трансформатор тока эталонный ТТЛЭ модификация 300 А - 1шт.

Регулируемый источник тока модификация РИТ 2000 - 1 шт.

Прибор сравнения ПСТ-1 - 1шт.

Магазин сопротивлений для поверки трансформаторов тока МСТТ1 - 1шт.

Эталонный трансформатор напряжения НЛЛ 6 - 1шт.

Эталонный трансформатор напряжения НЛЛ 10 - 1шт.

Магазин нагрузок для поверки трансформаторов напряжения МНТН/2 - 1шт.

Регулируемый источник напряжения на 10 кВ с нагрузочным трансформатором напряжения типа ОЛС - 1шт.

Поставщик ФГУП «Уральский научно-исследовательский институт метрологии»

г.Екатеринбург тел.(факс) (343) 350-25-71 ;350-23-55.

Лаборатория 264 Башко Е.Л., Чернов А.Л.

3. MZC-200 Измеритель параметров цепей «фаза-нуль» - 1шт.

MZC-303E Измеритель параметров электроцепей зданий - 1шт.

MZC-310S Измеритель параметров электробезопасности - 1шт.

MIE-500 Измеритель параметров УЗО - 1шт.

MRP-200 Измеритель напряжения прикосновения - 1 шт.

MIC-2500 Измеритель сопротивления и степени старения электроизоляции - 1шт.

MIC-3 Измеритель выравнивания потенциалов - 1шт.

MRU-101 Измеритель заземляющих устройств, молниезащиты - 1шт.

LKZ-700 Комплект для поиска повреждений кабельных линий, скрытых проводок - 1шт.

СМР-1000 Клещи токоизмерительные переменного и постоянного тока- 1шт.

Поставщик ООО «СОНЭЛ» г. Москва Тел/факс (495) 727-07-17; 995-20-65.

4. «Ретом-11М» устройство испытательное  1шт

АИД-70 установка для ВВ испытаний  1шт

«Сатурн-М1» прогрузочное устройство  1шт

Ф4102/2-1М мегаомметр пределы 1000В;2500В.  2шт

Ф4104-М1 микроомметр  1шт

Р333 мост постоянного тока  1шт

Э545 вольтметр кт 0,5 для измерения переменного и постоянного напряжения пределы изм. 0-75В;0-150В;0-300В;0-450В;0-600В. 1шт

ЦР 0200 измеритель расстояния до места повреждения кабеля 1шт

Р4831 магазин сопротивлений  1шт

Ф4103-М1 измеритель сопротивления заземлений  1шт

П4126М2 комплект принадлежностей для Ф4103-М1 измерителя сопр. заз. 1шт

М-372 омметр для измерения сопротивления заземляющей проводки 1шт

«Парма ВАФ-А» вольтамперфазометр 2шт

APPA 303 мультиметр

М266 измерительные клещи до 1000В;0-1000А 1шт

УВНУ-2М указатель ВН и фазировки до 10кВ 1шт
