Лабораторная работа: Колодочные тормоза

Таблица 4 – Размеры тормозов ТКТГ (по ВНИИПТМАШу) (рис.4)

Вес в кг		49	100	178	248	434	605	840
Размеры в мм		6	8	8	8	8	8	8
	d	17	21	25	25	33	38	38
	S	175	250	170	205	250	310	350
	R	615	785	960	1115	1300	1455	1710
	O	380	495	575	655	740	830	1015
	M	56,5	81,5	101,5	112,5	136,5	156,5	176,5
	L	158	180	212	250	322	358	374
	K1	60	80	90	100	126	150	180
	K	120	150	90	100	126	150	180
	h1	8	12	90	115	140	172	182
	h	170	240	320	400	475	550	600
	H	359,5	507,5	635,0	798,0	938,0	1083,0	1216,0
	F	387,5	513,0	582,0	742,0	867,5	957,5	1142,5
	D	200	300	400	500	600	700	800
	C	154	185	200	200	268	268	268
	B	90	140	180	200	240	280	320
	A	622,5	803,0	967,0	1202,0	1427,5	1582,5	1837,5
Тормоз		ТКТГ 200	ТКТГ 300	ТКТГ 400	ТКТГ 500	ТКТГ 600	ТКТГ 700	ТКТГ 800

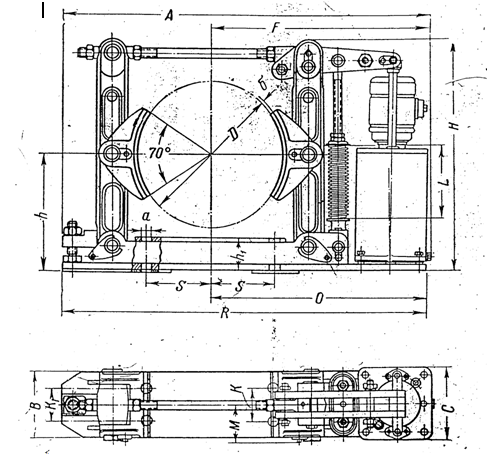

Рис.4. Тормоз колодочный ТКТГ (габаритные и установочные размеры).
