Курсовая работа: Проектирование технологического процесса изготовления детали "втулка"

Патроны с тяговым приводом имеют зажимные элементы, связанные цельными или пустотелыми тягами с пневмо- или гидроцилиндром.

Рисунок 7 - Патроны с тяговым приводом.

Патрон с встроенным приводом имеет встроенный пневмоцилиндр 6 с поршнем 5 и крепится к станку фланцем 1. Резиновое кольцо 11 смягчает удары поршня о фланец 4. Уплотнительные кольца 10 и 12 обеспечивают герметичность пневмопривода. Ползуны 7 (с зажимными кулачками 8) имеют выступы 9, которые входят в пазы поршня 5. Угол наклона пазов 40°30’, что обеспечивает условия самоторможения. При подаче воздуха по каналам 2 и З в левую или правую полость цилиндра ползуны 7 перемещаются от центра патрона или к его центру и через кулачки 8 разжимают или зажимают заготовку. Четырехкулачковый патрон с независимым перемещением кулачков состоит из корпуса 1, в котором выполнены четыре паза, в каждом пазу смонтирован кулачок 4 с винтом 3, используемым для независимого перемещения кулачков по пазам в радиальном направлении. От осевого смещения винт З удерживается сухарем 2.

При повороте кулачков на 1800 патрон может применяться для крепления заготовок по внутренней поверхности. На передней поверхности патрона нанесены концентричные круговые риски (расстояние между рисками 10—15 мм), с помощью которых кулачки выставляются на одинаковом расстоянии от центра патрона.

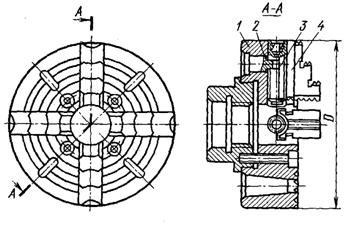

Рисунок 8 - Четырехкулачковый патрон

Заключение

В результате выполнения КП по Технологии машиностроения был разработан технологический процесс механической обработки детали «Втулка», который включает в себя: операции токарной обработки, сверление, шлифование. На наиболее точную поверхность осуществлен расчет межоперационных припусков, в результате выполненного расчета спроектирована заготовка для данной детали. На часть операций механической обработки определены режимы резания путем аналитического расчета, а на остальные – назначены по общим машиностроительным нормативам. Проведенно технологическое нормирование операции механической обработки.

В конструкторской части курсового проекта рассмотрено устройство и принцип работы установочного приспособления ,мерительного инструмента, режущего инструмента для токарной операции.

В приложении курсового проекта представлен комплект технологической документации, который включает в себя: 1) комплект технологической документации (технологический процесс механической обработки детали «Втулка»); 2) графическая часть (чертеж детали, технологической наладки, режущего инструмента).

Литература

1.  Маталин А.А. Основы технологии машиностроения. , М. 1986г.

2.  Горбацевич А.Ф. Курсовое проектирование по технологии машиностроения. Минск. «Высшая школа» 1975г. 288с. с ил.

3.  Нефедов Н.А., Осипов К.А. Сборник задач и примеров по резанию металлов и режущему инструменту. Изд. 3-е, перераб. и доп., М, Машиностроение 1977г. 288с. с ил.

4.  Гелин Ф.Д. Металлические материалы справ. – Мн.: Высш. шк., 1987. – 368с.

5.  Дёмина Л.Н. Шадрина Е.Л. Методические указания и справочные материалы по выполнению курсового проекта. Воронеж. ВГК ПТЭиС, 2008г.

Приложения

Н. контр.

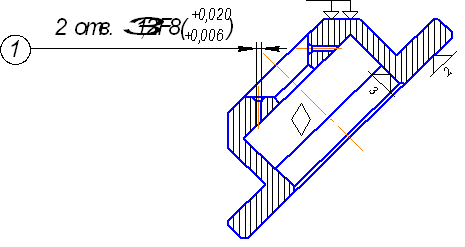

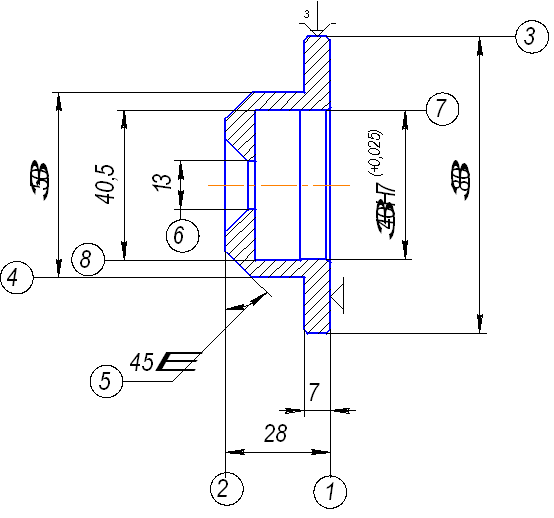

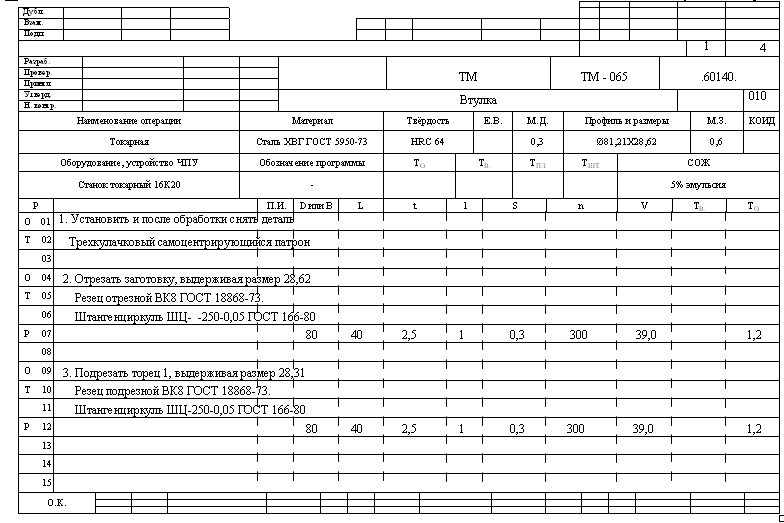

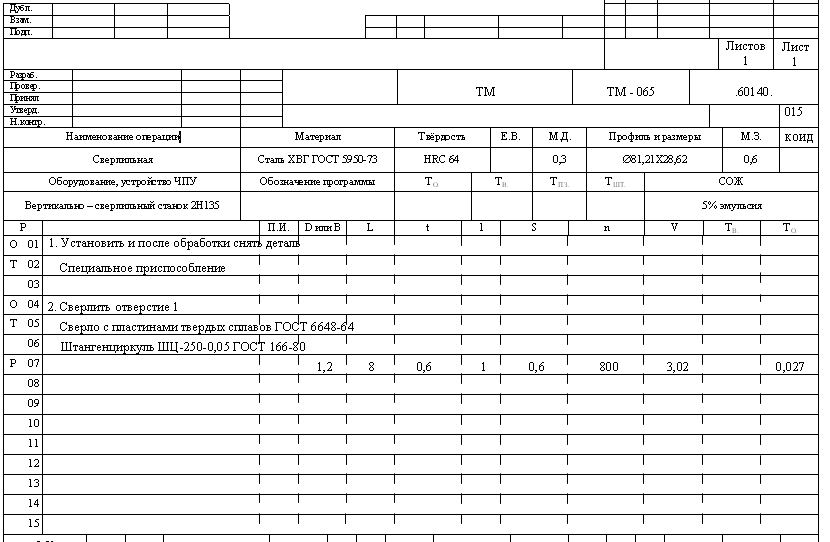

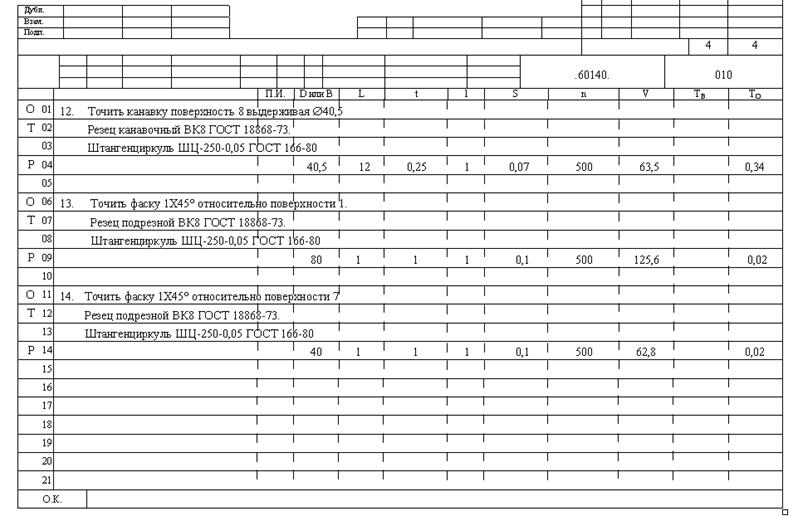

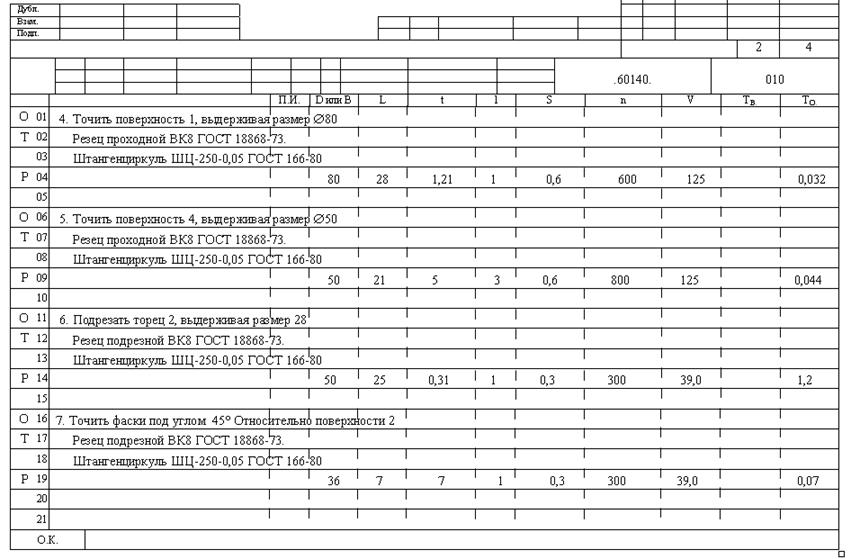

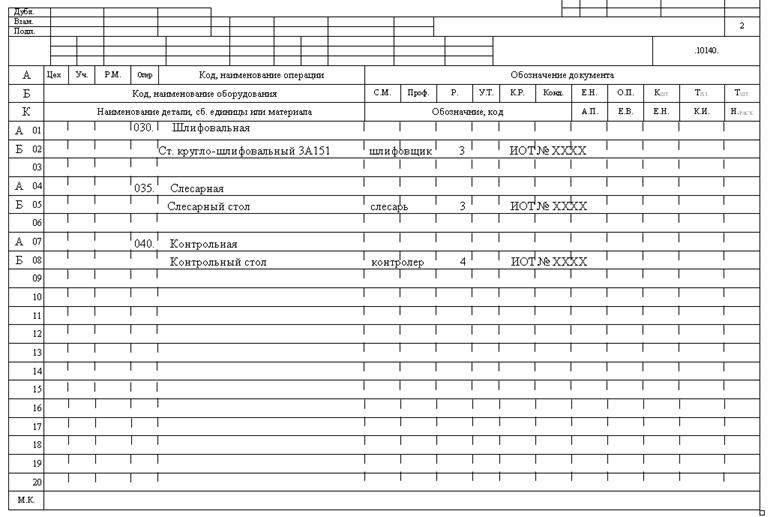

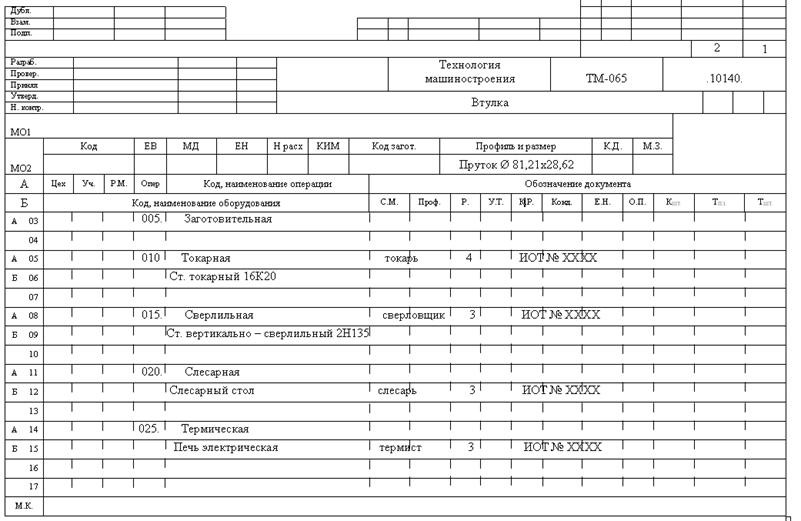

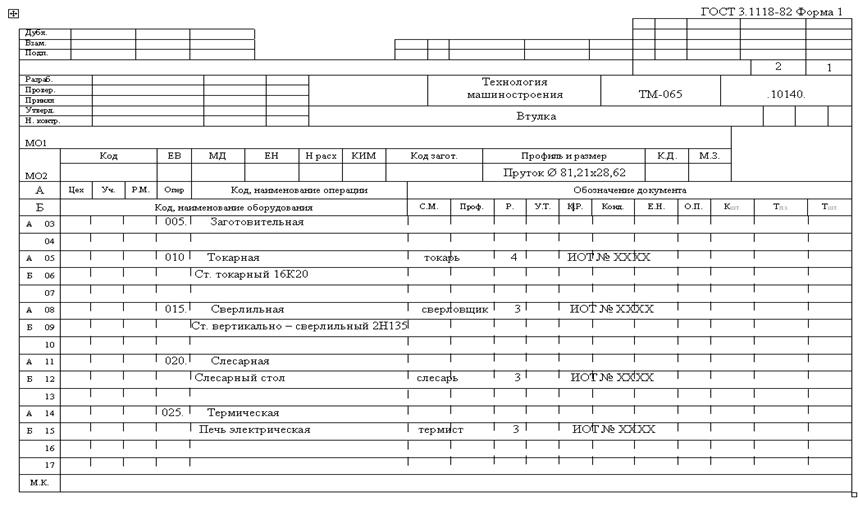

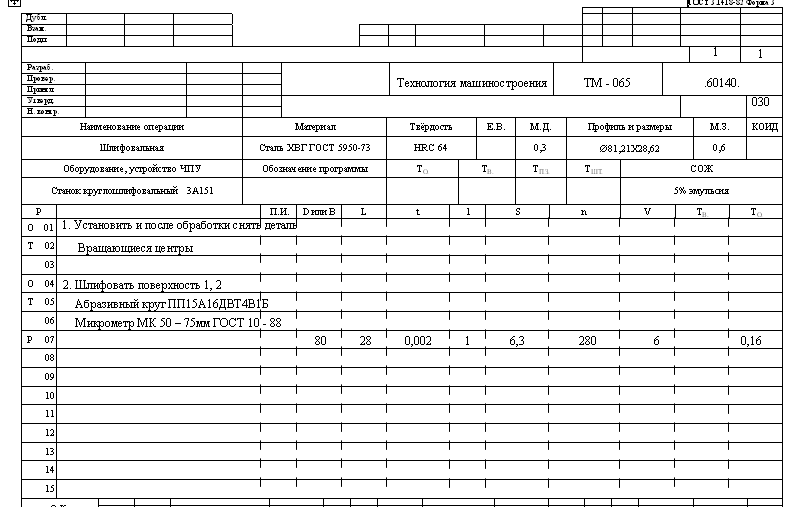

Технологический процесс изготовления детали «втулка»



ГОСТ 3.1418-82 Форма 2а

Взам.
Подп.
																																		3	4
																								.60140.							010
										П.И.		D или В			L		t			l			S			n			V			ТВ.				ТО.
О	01	8. Точить фаску под углом 45° относительно поверх. 1
Т	02	Резец подрезной ВК8 ГОСТ 18868-73.
	03	Штангенциркуль ШЦ-250-0,05 ГОСТ 166-80
Р	04	80 1 1 1 0,1 800 201 0,012
	05
О	06	9. Сверлить отверстие Æ13 поверхность 6
Т	07	Сверло с коническим хвостовиком ГОСТ 6648-64
	08	Штангенциркуль ШЦ-250-0,05 ГОСТ 166-80
Р	09	13 35 6,5 1 0,1 300 12,3 1,2
	10
О	11	10. Расточить конус под углом 45° относительно поверхности 6
Т	12	Резец расточной ВК8 ГОСТ 18868-73
	13	Штангенциркуль ШЦ-250-0,05 ГОСТ 166-80
Р	14	25 6 6 1 0,1 300 23,6 0,2
	15
О	16	11. Расточить отверстие Æ40 поверхность 7
Т	17	Резец расточной ВК8 ГОСТ 18868-73
	18	Штангенциркуль ШЦ-250-0,05 ГОСТ 166-80
Р	19	40+0,025 20 13,5 6 0,07 500 62,8 0,57
	20
