Курсовая работа: Разработка модельной конструкции женского пиджака в САПР Julivi

2.1.2 Обоснование выбора методики конструирования

Подсистема Конструктор реализует высокую компьютерную технологию создания новых моделей с использованием любой из существующих методик конструирования: ЕМКО СЭВ, ЦОТШЛ, Мюллера, Гриншпана или собственной оригинальной методики, а также моделирования на основе уже разработанной модели. Она ни в чем не ограничивает возможности Конструктора, оставляет творческую работу ему, а выполнение технической, рутинной работы поручает системе. Суть предложенной технологии состоит в том, что конструктор записывает процесс построения с помощью операторов в виде последовательности действий - алгоритма. При выполнении записанных действий система производит вычисления и графические построения. Предложенная и реализованная в САПР «Грация» высокая компьютерная технология проектирования позволяет быстро и качественно решить все задачи конструкторской подготовки: разработать любое изделие по любой методике конструирования, совокупности методик или собственной оригинальной методике в базовом размере. Для проектирования своего изделия я выбрала систему Мюллер и сын но на практика она себя не оправдала. В процессе построения чертежа я убедилась, что для компьютерной программы в системе не прописаны многие данные и при градации лекал возникли трудности. Система подходит для индопошива и ручного проектирования, а не для массового производства и программы.

2.1.3 Разработка конструкции базовой модели

Первым шагом в создании модели является построение основы с помощью программы Дизайн, входящей в состав программного комплекса JULIVI.Мы производим построение, пользуясь широко известными методиками. Алгоритм построения формируется программой из тех действий, которые производит конструктор на экране. Построение чертежа конструкции производится так же, как это делалось бы вручную. От начальной точки откладываются в разных направлениях, разными с В распоряжении наших конструкторов находится мощный механизм, позволяющий воплотить в конструкции все нюансы дизайнерской мысли. На основе построенного чертежа конструкции в программе Дизайн, мы создаем рабочие лекала. Дополнительная программа, размерная база, позволяет использовать в качестве исходных данных для проекта как ранее введенную базу размерных признаков, так и индивидуальные размерные признаки. После того как нами была создана основа, мы переходим к конструированию лекал базового размера. Конструирование и моделирование происходит с использованием программы Конструктор способами определенные величины. И шаг за шагом создается основа изделия. Конструкция проектируемого изделия представлена в Приложении №1.

Большое разнообразие моделей одежды достигают используя различные покрои и формы изделия. При изготовлении для каждого из покроев строят чертеж основы конструкции. Некоторые формы одежды также требуют расчетов и построения чертежей основ. Вместе с тем, внутри каждого покроя и формы огромное количество моделей отличаются конструктивно-декоративными линиями и отделочными деталями. Для воспроизведения этих изделий нецелесообразно каждый раз проводить трудоемкие расчеты и построение чертежа основы конструкции. Чертежи таких моделей разрабатывают пользуясь готовыми чертежами основ необходимого покроя, которые в этом случае называют базовыми. А процесс разработки чертежей конструкции модели на основе базовой конструкции называют техническим моделированием. Исходная модель задается рисунком или фотографией, реже — готовым образцом.

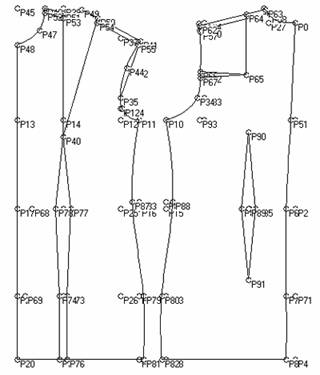

Выполнения чертежей деталей конкретной модели техническое моделирование необходимо выполнять в следующей последовательности:

1.  Изучение и анализ моделей;

2.  Выбор базовой основы конструкции;

3.  Уточнение чертежей базовой основы и нанесение на них модельных особенностей;

4. Проверка разработанных чертежей конструкции новой модели.

Работу начинают с внимательного рассматривания рисунка или фотографии, на которых изображена модель одетая на фигуру. Для облегчения анализа изображение с рисунка или фотографии переносят на кальку. Копию тщательно сверяют с оригиналом.

В первую очередь по копии определяют местоположение конструктивных сечений фигуры, так как только установив пропорции и некоторые из размеров нарисованной фигуры можно определить степень прилегания модели к этой фигуре на различных конструктивных участках. Для этого на копию наносят вспомогательные линии.

Сначала проводят центральную линию фигуры, которая на чертеже конструкции будет соответствовать средней полочки. Ориентирами служат: яремная ямка, середина между выступающими точками груди, середины расстояния между вертикальными конструктивными или декоративными линиями модели и симметрично расположенными деталями.

Затем на копии проводят поперечные линии конструктивных сечений нарисованной фигуры: плеча, груди, талии, бедер, колена. Этим линиям на чертежах базовой основы будут соответствовать линии базисной сетки: уровень глубины горловины полочки, высоты груди, талии, бёдер, колена.

Нанесение указанных линий проводят используя закономерности строения пропорциональной фигуры по которым: расстояние от подбородка до линии глаз укладывается два раза по длине головы. Нанесенная на копию сетки линий помогает выявить пропорции и некоторые из размеров нарисованной фигуры. Теперь рассматривают модель изделия, сравнивая ее размеры и форму относительно пропорций и размеров нарисованной фигуры. При этом последовательно отмечают особенности модели в следующем порядке:

—форма линии плеча, длина плечевого ската, высота плеча модели;

—степень прилегания модели по линии груди, талии, бедер;

—уровень расположения линии талии модели;

—уровень расположения линии низа модели; ширина модели по линии низа;

—форма боковой линии модели в целом, на участках лифа и юбки;

—глубина проймы и ее форма;

—ширина, глубина и форма горловины;

—конструктивные линии обеспечивающие выпуклость в области груди (вытачки, рельефы, подрезы, кокетки, складки), их местоположение и форма;

—конструктивные линии обеспечивающие выпуклость в области лопаток, их местоположение, форма;

—конструктивные линии обеспечивающие прилегание или расширение в области талии и бедер, их положение и форма;

- ширина борта модели, число петель, их положение, направление разреза;

—ширина лацкана и форма его утла;

— ширина воротника и форма его кошт;

—положение, конструкция, форма карманов;

—ширина, длина рукава; форма рукава; конструкция и конфигурация низа рукава;

 - положение, размер, форма пояса, хлястика, клапана и других мелких деталей.

Длину изделия в целом уточняют ориентируясь на положение линии колена. Глубину проймы устанавливают по ее положению относительно линий плеча и талии в модели. Линию горловины оформляют учитывая положение яремной ямки и основания шеи фигуры. Ширину борга модели определяют относительно расстояния между выступающими точками груди фигуры или относительно конструктивных линий модели. Положение петель и пуговиц увязывают с положением линий груди, талии и бедер. Это особенно важно для изделий с полуприлегающим и прилегающим силуэтом.В результате изучения и анализа модели устанавливают вид изделия, общий силуэт и покрой модели, что позволяет правильно выбрать базовую основу конструкции. Кроме того, устанавливают местоположение конструктивно-декоративных линий модели для последующего перенесения модельных особенностей на чертежи базовой основы.

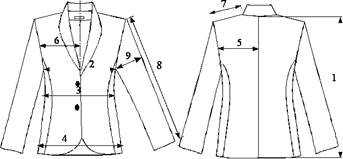

Схема линейных обмеров БМ

Рис. 4

Расчёт линейных обмеров БМ пиджак женский полуприлегающего силуэта

Размер типовой фигуры 164-88-92

Обозна- чение	Наименование линейного размера	Формула, расчет, см	Примечание
1	2	3	4
1	длина	Дв = Дтс + Пдв = 43,3 + 19,7 = 63,0
2	Ширина по линии проймы	Шлг = СгIII + Пг = 46,0 + 6,0 = 52,0
3	Ширина по линии талии	Шлт = Ст + Пт = 32,5 + 5,0 = 37,5	Пт=(0,75…1,0)·Пг

2.1.3.1 Выбор приёмов конструктивного моделирования

Для преобразований базовых конструкций используются полуавтоматические команды конструктивного моделирования. Эти команды имеют два режима работы. Они могут включаться в макросы для автоматического сквозного проектирования моделей или выполняться в диалоговом режиме. В диалоговом режиме конструктор задает параметры построения и рисует необходимые модельные линии на экране, а система выполняет необходимые вычисления и построения. При этом все общение с компьютером ведется через удобные диалоговые окна. Добиваясь нужного результата, конструктор может отменять построения, сохранять заданные и вычисленные системой параметры, частично изменять их, комбинировать диалоговый режим и режим макросов. В системе имеются следующие команды моделирования:

Ø  перевод вытачек, параллельное, коническое и параллельно-коническое расширение деталей, оформление вытачек и складок;

Ø  изменение опорного баланса спинки и полочки;

Ø  моделирование плечевого пояса и оката рукава (частичный или полный перевод вытачек в пройму, дополнительный подъем и удлинение линии плеча, расширение изделия под проймой; при этом одновременно с верхними контурами спинки и полочки автоматически преобразуется окат рукава с сохранением или изменением высоты оката и посадки);

Ø  моделирование продольных членений стана и вытачек на линии талии;

Ø  построение одношовного и двухшовного рукава из шаблона;

Ø  построение рукавов покроя реглан, полуреглан, цельнокроеных, комбинированных (методом пристраивания, поскольку данный метод является наиболее наглядным и предоставляет безграничное поле для творческой фантазии конструктора);

Ø  построение нескольких типов воротников (пиджачного; шаль; на закрытой застежке по методике Мартыновой А.И., разработанной в МГУДТ).

Моделирование проектируемого изделия происходит в несколько этапов:

 - рисуем линию горловины

 - переносим талиевую и плечевую вытачку в боковой рельеф полочки и частично в пройму и плечевой срез (на посадку). Такое преобразование конструкции выполняется при помощи подсистемы программы Конструктор. Для выполнения перенести вытачку в программе необходимо:

·  Выбрать закладку МОДЕЛИРОВАНИЕ кнопку . При этом курсор принимает вид. Можно также выполнить пункты текстового меню «Лекало/Моделировать/Перенести вытачку».

·  Указать неподвижную сторону вытачки, указать перемещаемую сторону вытачки, указать центр вытачки и указать линию разреза. На экран выходит окно Выбрать принцип переноса вытачки:

 - часть от имеющегося раствора (1.0 – вся, 0.5 – половинка и т.д.)

 - величина в сантиметрах

·  Выбрать тип оформления срезов в месте, куда будет перенесена выточка. Если переносится не вся, а часть вытачки, то выбрать тип оформления оставляемой части.

·  Выбрать вариант компенсации разности сторон. Может возникнуть ситуация что стороны вытачки разные по длине. В этом случае место закрытия вытачки можно оформить деформируя:

 - одна из сторон вытачки укоротится, другая удлинится,

произойдёт некое усреднение длин.

 - будет корректироваться по длине подвижная часть лекала.

 - будет корректироваться по длине неподвижная часть лекала.

 - длины сторон вытачки останутся без изменения, в месте закрытия выточки достроится участок.

·  Нажать ДА.

·  Указываемые стороны вытачки должны быть обязательно главным контуром (срез или готовый вид).

·  Перенос вытачки на Совмещённых лекалах не работает.

3) Можно переносить выточку сразу в несколько мест. После указания сторон и центра вытачки, УДЕРЖИВАЯ клавишу <SHIFT>, необходимо указать либо несколько точек – мест переноса на главном контуре, либо отключив чувствительность главного контура, указать конечные точки нескольких линий переноса (фигурных, ломаных).

Закрыть вытачку. Для закрытия вытачки необходимо:

·  Выбрать закладку МОДЕЛИРОВАНИЕ кнопку . При этом курсор инимает вид . Можно также выполнить пункты текстового меню «Лекало/Моделировать/Закрыть вытачку».

·  Указать неподвижную сторону вытачки и поворачиваемую сторону, указать центр вытачки. На экран выходит окно Задать часть закрытия.

·  Выбрать вариант поворота: обе части или указанная.

·  Выбрать вариант деформации при разности сторон в месте закрытия вытачки.

·  Нажать ДА.

 - Аналогичное проделываем и со спинкой

 - На полочке скругляем края запаха

2.2 РАЗРАБОТКА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ НА БАЗОВУЮ МОДЕЛЬ СИСТЕМЫ

В программе возможно разработать такую основную документацию на модель как: "Технологическая последовательность" - программа для разработки технологии пошива одежды; "Расчет норм времени" - программа для расчета норм времени пошива одежды; "Схема разделения труда" - программа для организации работы швейного потока; "Расчет ниток и кромок" - программа производит расчет ниток и кромок для пошива одежды; "Техническое описание" - программа составления всей необходимой технологической документации на модель одежды, описание швейной фурнитуры; "Учет труда сдельщиков" - программа для расчета заработной платы швей; "Материалы заказа" - программа для расчета ткани и швейной фурнитуры на пошив одежды, составление конфекционных ведомостей; "Галерея моделей" - программа представления информации о моделях одежды на швейном производстве; "Планирование заказа" - программа для расчета расхода ткани для пошива одежды; "Расчет кусков" - модуль для автоматического и полуавтоматического расчета расхода ткани с учетом отдельных кусков, формирование карты раскроя; "Предварительная проработка заказа (расчет себестоимости изделия)" - программа для проработки заказа на пошив одежды с оценкой экономических показателей; Программы складского учета: "Учет тканей", "Учет фурнитуры", "Учет кроя", "Учет готовой продукции"; "Артикулы швейных изделий" - программа для формирования артикулов готовых изделий швейного производства и задания их цен; "Календарное планирование" - программа для составления плана работы швейного производства; "Диспетчер" - программа сбора информации о незавершенном швейном производстве и корректировки графиков работы швейного производства; "График работы предприятия" - программа формирования графика работы швейной фабрики на год, расчета общего рабочего времени. Программы АСУП ускоряют работу планового отдела швейного производства и отдела технологов в 4 раза.

2.2.1 Разработка чертежей лекал деталей верха

В САПР «Ассоль», так же как и при обычном проектировании моделей на бумаге, различаются состояния чертежа конструкции и лекал изделия. При этом и чертеж, и лекала могут быть построены в системе с нуля или введены с дигитайзера. Чертеж конструкции представляет собой набор произвольно расположенных линий (графических примитивов). Линии чертежа имеют определенную смысловую нагрузку как в восприятии конструктора (все линии), так и во внутреннем представлении программы (все или часть линий). Например, расположенная определенным образом дуга окружности может восприниматься конструктором как линия горловины полочки. Если данная линия получена в результате выполнения команды «Построение БК» или «Моделирование горловины», система при полуавтоматическом построении воротников также «помнит», что это такое, и не выдает дополнительных запросов пользователю на указание горловины полочки, а просто строит воротник для данной горловины. Но если дуга нарисована самим конструктором на экране или введена с дигитайзера, система «не знает», что это за линия: к какой детали она относится, с какими другими линиями этой же или других деталей связана, по каким законам должна изменяться при градации и т.д. При выполнении команд полуавтоматического моделирования такие линии нужно указывать, чтобы в дальнейшем система уже сама «опознавала» их. Существенное преимущество САПР «Ассоль» состоит в том, что конструктор может одновременно пользоваться полуавтоматическими командами построения и просто рисовать на экране. На стадии работы с чертежом конструкции все основные детали изделия определенным образом совмещены на сетке базовых вертикалей и горизонталей — это диктуется удобством восприятия и традицией. Детали могут частично накладываться друг на друга, долевые нити расположены в разных направлениях. При проектировании на бумаге после разработки чертежа конструкции следующим этапом работы с моделью является копирование деталей с чертежа, построение припусков и вырезание лекал. Аналогии этих процессов можно найти и в САПР «Ассоль».
