Реферат

Пояснювальна записка до курсової роботи на тему «Універсальний пересувний гідроагрегат » містить 1 таблицю, 17 рисунків, 5 інформаційних джерел.

Об’єкт дослідження – універсальний пересувний гідроагрегат УПГ-300.

Мета роботи – вивчення конструкції, призначення, принципу роботи головних систем універсального пересувного гідроагрегату УПГ-300.

В ході курсової роботи було зроблено загальну характеристику універсального пересувного гідроагрегату, особливості конструкції його вузлів та агрегатів та його спеціального обладнання.

Також наведені технічні характеристики УПГ-300 і детально розглянуто їх принцип роботи.

Результати курсової роботи рекомендується використовувати в практичній діяльності підприємства.

універсальний пересувний гідроагрегат, упг-300, гідравлічна система, пневматична система, електрообладнання, гідросистема, силова установка, гідротрансформатор, спецмашина

Вступление

Установка для проверки гидросистем УПГ-300 разработана на Куйбышевском заводе аэродромного оборудования "Старт" на шасси ЗиЛ-131. Выпускается серийно.

УПГ-300 предназначена для проверки гидравлических систем летательных аппаратов в наземных условиях. С её помощью выполняется подача жидкости в гидросистемы летательных аппаратов с необходимым давлением и подачей, проверка на герметичность и опрессовку агрегатов и гидросистем летательных аппаратов и гидроустановок, дозаправка рабочей жидкостью гидросистем летательных аппаратов, подача азота (воздуха) для создания поддавливания в гидробаках летательных аппаратов и гидроустановок, зарядка азотом пневмогидроагрегатов, проверка агрегатов гидросистем летательных аппаратов на работоспособность, питание электрическим током агрегатов, связанных с работой гидросистем летательных аппаратов и гидроустановок. Автомобиль может эксплуатироваться при температуре окружающего воздуха ±45°C.

Автомобиль оснащён тремя гидравлическими системами (рабочая жидкость 7-50С-3, АМГ-10 или НГЖ-4), которые могут обслуживать одновременно три независимые системы ЛА или могут быть объединены для обслуживания двух или одной систем. В кузове установлены 2 баллона АБ-350 ёмкостью 40 л с азотом или воздухом. Электрооборудование включает генератор постоянного тока ГСР-СТ-12/40, 2 аккумуляторные батареи 6СТ-132ЭМС и пускорегулирующую аппаратуту. В комплект входит шланг поддавливания длиной 20 м.

Модификации автомобиля:

•А28М-0000-0 - с рабочей жидкостью 7-50С-3 или АМГ-10.

•А28М1-0000-0 - с рабочей жидкостью НГЖ-4.

Технические характеристики

Габариты, мм: длина ширина высота	7447 2500 2480
База, мм	3350+1250
Колея, мм	1820
Дорожный просвет, мм	330/355
Радиус поворота, м	10,2
Полная масса, кг	10200
Двигатель: тип число цилиндров рабочий объём, см2 степень сжатия мощность, л.с.	ЗиЛ-131 8 5996 6,5 150
Дополнительный двигатель: тип число цилиндров рабочий объём, см2 степень сжатия мощность, л.с.	ЗиЛ-375 8 6959 6,5 180
Число передач	5x2
Колёсная формула	6x6
Размер шин	12,00-20"
Запас топлива, л	2x170
Скорость максимальная, км/ч	90
Тормозной путь со скорости 30 км/ч, м	12
Параметры при одной работающей гидравлической системе: подача л/с давление, кгс/см2	0,2-1,7 50-260
Параметры при двух или трёх необъединённых одновременно работающих гидравлических системах: подача л/с давление, кгс/см2	до 2,3 до 210
Параметры при трёх объединённых работающих гидравлических системах: подача л/с давление, кгс/см2	до 1,8 до 210
Тонкость очистки жидкости, мкм	5-6
Тонкость очистки газа, мкм	40
Давление наддува гидравлических баков, кгс/см2	1,3-3,5
Давление зарядки пневматиков и агрегатов, кгс/см2	1-10 и 250

Цель курсовой работы заключается в закреплении знаний о спецмашине, которые были получены в процессе изучения дисциплины, и получении навыков практического применения знаний при решении заданий по конструированию специальных машин и механизмов аэропортов.

Задание для курсовой работы предполагает ознакомление с существующими образцами спецмашины, описание этих образцов, описание технических характеристик спецмашины.

1. Технологическая часть

Универсальный подвижный гидроагрегат предназначен для проверки гидравлических систем ВС в наземных условиях.

Специальное оборудование УПГ-300: смонтировано в специальном металлическом кузове, устанавливаемо" на шасси автомобиля ЗИЛ-131,и состоит из силовой установки, гидравлического оборудования, пневматической и электрической систем.

Силовая установка включает двигатель и раздаточную коробку. От двигателя крутящий момент передается через раздаточную коробку к генератору постоянного тока, гидравлическим насосам, осевому вентилятору блока радиатора гидросистемы и масляному насосу.

Гидравлическое оборудование УПГ-300 состоит из трех одинаковых независимых гидравлических систем и системы ручного насоса.

Гидравлические системы имеют агрегаты и аппаратуру регулирования давления и производительности, радиаторы охлаждения рабочей жидкости, шланги для подключения к бортовым разъемам ВС и приборы, контроля.

Пневматическая система состоит из двух баллонов сжатого газа (азота или воздуха), понижающие редукторов, шлангов, аппаратуры управления и контроля.

Электрическая система состоит из генератора постоянного тока, Двух аккумуляторных батарей, кабелей питания для подключения к бортовому разъему ВС, регулирующей и контрольной аппаратуры.

Органы управления и приборы контроля за работой оборудования систем размещены на панелях с левой и правой стороны кузова и в кабине водителя. Установка снабжена УКВ радиостанцией и имеет переговорное устройство СПУ-7 для связи механика-водителя с техником при проведении проверок гидросистем ВС.

С помощью специального оборудования УПГ-300 можно выполнять следующие операции:

- подачу жидкости в гидросистемы ВС с необходимым давлением и производительностью;

- проверку на герметичность и опрессовку агрегатов и гидроустановок;

- дозаправку рабочей жидкостью гидросистем ВС;

- подачу азота (воздуха) для создания поддавливания в гидробаках ВС и гидроустановок;

- зарядку азотом пневмогидроагрегатов;

-проверку агрегатов гидросистем ВС неработоспособность;

- питание электрическим током агрегатов, связанных с работой гидросистем ВС и гидроустановок.

Оборудование гидроагрегатов УПГ-300

Установка УПГ-300 (рис. 1) представляет собой комплекс систем, узлов, и оборудования, в состав которого входят: кузов, силовая установка, гидравлическая система, пневматическая система (азотная), электрооборудование.

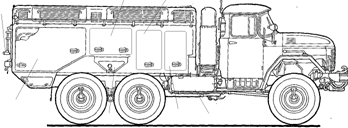

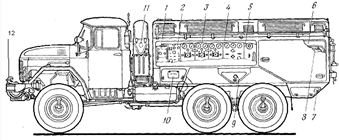

Рис. 1 Гидроагрегат УПГ-300:

В отсеках с левой стороны кузова размещены:

1 — панель управления электрооборудованием;

2 — приборная панель управления силовой установки;

3 — приборная доска гидросистемы;

4 — приборная доска пневмосистемы;

5 — приборная доска ручного насоса;

6 — установка агрегатов линии всасывания;

7 — панель выводов пневмосистемы;

8 — шланг всасывания;

9 — подвесной отсек;

10 — аккумуляторная батарея;

11 — ЗИП;

12 – лебедка.

В отсеках с правой стороны кузова размещены:

1.  панель управления заправкой;

2.  панель кольцевания;

3.  панель выводов гидросистемы;

4.  панель агрегатов нагнетания с выводами напорных магистралей и нагнетательными шлангами;

5.  гидробак;

6.  электрокабели,

7.  силовой блок электрооборудования;

8.  аккумуляторная батарея;

9.  технический отдел;

10.  габаритные огни;

11.  бензобак.

Кузов металлический, специальный, в отсеках и нишах которого смонтировано оборудование установки УПГ-300.

Состоит кузов из трех основных частей: нижней части (несущей рамы), верхней части (съемного кожуха) и подвесных отсеков. Каждая часть состоит из стального каркаса и металлической обшивки, приваренной к каркасу точечной сваркой. Верхняя часть крепится к нижней болтами. Дня удобства подхода к оборудованию в кузове со всех сторон предусмотрены эксплуатационные люки.

По левой стороне кузова в специальных отсеках размещены: приборные панели управления электрооборудованием и силовой установкой; приборные доски гидросистемы, системы ручного насоса и пневмосистемы; монтажная панель агрегатов линии всасывания гидросистемы с выводами всасывающих магистралей; панель выводов пневмосистемы; аккумуляторная батарея, ЗШ.

В отсеках правой стороны кузова размещены: панель управления заправкой, панель кольцевания; панель выходов гидросистемы; панель агрегатов нагнетания с выводами напорных магистралей и нагнетательными шлангами; гидробак; электрокабели, силовой блок электрооборудования; аккумуляторная батарея.

В отсеках задней части кузова размещены: баллоны пневмосистемы; ручка управления кранами блока радиатора; щиток выводов для подключения переговорного устройства и кабеля постоянного тока; клемная колодка; блок радиаторов гидросистемы; топливный бак силовой установки.

В центральной части кузова (силовой отсек) размещена силовая установка.

Силовая установка УПГ-300 (рис. 2) предназначена для привода генератора ГCP-CT-I2000 ВТ, трех гидронасосов НП-52М, осевого вентилятора блока радиаторов гидросистемы и маслонасоса раздаточной коробки.



Рис. 2 Силовая установка гидроагрегата УПГ-300

Силовая установка гидроагрегата УПГ-300 состоит из:

1 — двигатель ЗИЛ-375;

2 — раздаточная коробка;

3 — вентилятор обдува генераторов;

4 — карданный вал привода вентилятора;

5 — гидронасос НП-52М;

6 — блок радиаторов гидросистемы;

7 — вентилятор блока охлаждения гидросистемы;

8 — топливный бак;

9 — карданный вал привода механизма раздаточной коробки;

10 — муфта сцепления;

11 — фильтр топливный;

12 — выхлопные трубы;

13 — глушитель;

14 — блок масляных радиаторов;

15 — панель управления;

16 — блок водяных радиаторов;

17 — бензонасос.

В состав силовой установки входят: двигатель ЗИЛ-375 со сцеплением, раздаточная коробка, система охлаждения генератора, вентилятор охлаждения блока радиаторов гидросистемы, система управления и контроля силовой установки.

Двигатель ЗИЛ-375 предназначен для привода раздаточной коробки. Он установлен в силовом отсеке кузова и соединяется с раздаточной коробкой с помощью карданного вала. Двигатель V-образный, четырехтактный, карбюраторный с жидкостным охлаждением, мощностью 133 кВт (180 л.с.) при 3200 об/мин. Двигатель оборудован автономной системой питания, а также системам смазки и подогрева.

Раздаточная коробка (рис. 3) предназначена дня передачи крутящего момента от двигателя к трем насосам НП-5Щ, маслонасосу МШ-ЗА, генератору ГСР-СТ-12ОО0ВТ и осевому вентилятору. Раздаточная коробка представляет собой редуктор с цилиндрическими прямозубыми шестернями внешнего зацепления, установленными в разъемном корпусе, состоящем из верхней части и поддона.

Привод насоса НП-52М осуществляется включением электромагнитной муфты, которая представляет собой многодисковую муфту сухого трения с неподвижной электромагнитной катушкой.

Система охлаждения генератора предназначена для принудительного отвода тепла от коллектора при помощи двух центробежных вентиляторов ДР-1 КМ. Осевой двенадцатилопастной вентилятор охлаждения блока радиаторов гидросистемы приводится в движение с помощью карданного вала. Система управления и контроля предназначена для дистанционного управления и контроля работы силовой установки. Система состоит из датчиков и указателей, размещенных на панели управления.

Гидравлическая система установки УПГ-300 предназначена для разъемной проверки и отработки гидросистем самолетов, проверки их на герметичность и опрессовки, а также заправки гидросистем рабочей жидкостью. В состав гидравлической системы УПТ-300 входят (рис. 4): три основные (обслуживающие) системы, система опрессовки и система кольцевания.

Рис. 3 Раздаточная коробка

1 - редукционный клапан; 2 - электромагнитная муфта; 3 - фильтр; 4 - фильтроэлемент; 5 - маслонасос; 6 - поддон; 7 - ведущие и ведомые диски; 8 - электромагнитная муфта; 9 - ведущий вял; 10 - вёдомый вал; 11 - корпус раздаточной коробки.

Для проверки и отработки гидросистем ВД гидросистема УПГ-30С подсоединяется к ВС рукавами нагнетания I и рукавами всасывания 45 при помощи наконечников.

Рабочая жидкость из ВС через наконечник и рукав 45 вступает к подкачивающему насосу 46, от которого при работе о охлаждением поступает в радиатор 13, где охлаждается и далее через фильтр II подается на вход в гидронасос Н8-52М. Включение радиатора производится краном 12. При работе без охлаждения рабочая жидкость от подкачивающего насоса 46 через фильтр II подается на вход насоса 7,минуя радиатор 13, Давление жидкости на входе в насос 7 измеряется манометром 10, температура жидкости контролируется термометром 47. Насос 7 подает рабочую жидкость в ВС через обратный клапан 6, фильтр предварительной очистки 5, фильтр тонкой очистки 3 и рукав I с наконечником. Давление жидкости, подаваемой в ВС, регулируется предохранительным клапаном 48. Подача жидкости насосом 7 регулируется механизмом 8, давление нулевой подачи - механизмом 9. Давление напора жидкости измеряется манометром 2. Сигнализатором 4 измеряется перепад давления и степень загрязненности фильтра тонкой очистки 3. Если перепад давления в фильтре превышает 0,5 МПа и возникает опасность перепуска жидкости через предохранительный клапан фильтра в обход фильтроэлемента, сигнализатор 4 подает световой сигнал на панель управления. Температурное реле 44 блокирует работу сигнализатора 4 при температурах жидкости ниже 0°С. Жидкость из корпуса насоса 7 сливается через фильтр 17 во всасывающую магистраль.
