Курсовая работа: Технология ремонта автосцепки СА-3

Курсовая работа: Технология ремонта автосцепки СА-3

СОДЕРЖАНИЕ

1. Краткая характеристика автосцепки СА-3

1.1 Назначение

1.2 Значение автосцепки СА-3

1.3 Сцепление и расцепление автосцепки СА-3

1.4 Устройство и конструкция автосцепки СА-3

1.5 Работа автосцепки СА-3 (принцип действия)

1.6 Технические данные

1.7 Периодичность и сроки технического обслуживания и ремонта

1.8 Срок гарантии автосцепного устройства

2. Ремонт автосцепки СА – 3

2.1 Система технологического обслуживания и ремонта вагонов

2.2 Основные неисправности

2.3 Подготовка к ремонту

2.4 Разборка механизма автосцепки СА-3

2.5 Ремонт автосцепки СА-3

2.6 Сборка автосцепки СА-3

2.7 Испытание после ремонта (обмеры)

2.8 Организация рабочего места

2.9 Инструменты, материалы, оборудование, применяемые при ремонте

2.10 Безопасность труда

2.10.1 Общие требования охраны труда

2.10.2 Техника безопасности при осмотре и ремонте

3. Экономическая часть

3.1 Калькуляция на ремонт автосцепки СА-3

3.2 Сравнительная стоимость ремонта, изготовление, приобретение нового узла

Список используемой литературы


1. Краткая характеристика автосцепки СА-3

Парк подвижного состава железнодорожного транспорта характеризуется многообразием типов и конструкций вагонов, используемых в перевозочном процессе грузов и пассажиров. Условия эксплуатации вагонов связаны со значительными статическими и динамическими нагрузками, а в отдельных случаях — с воздействием высоких и низких температур перевозимого груза, повышенной влажности, агрессивных сред на конструкцию вагонов. При малой дальности перевозок значительно возрастает интенсивность ведения погрузочно-разгрузочных работ, как правило, с использованием различных средств механизации. Таким образом, многофункциональное и интенсивное использование вагонов железнодорожного транспорта требует их качественного технического обслуживания и ремонта квалифицированными специалистами.

1.1  Назначение

Ударно – тяговые приборы предназначены для сцепления вагонов между собой и с локомотивом, удержания их на определенном расстоянии друг от друга, восприятия, передачи и смягчения действия в поезде и при маневрах.

Современным ударно – тяговым прибором является автосцепное устройство, выполняющее основные функции ударных и тяговых приборов.

Автосцепка СА-3 обеспечивает:

- автоматическое сцепление при соударении вагонов; автоматическое запирание замка у сцепленных автосцепок;

- расцепление подвижного состава без захода человека между вагонами и удержание механизма в расцепленном положении до разведения автосцепок;

- автоматическое возвращение механизма в положение готовности к сцеплению после разведения автосцепок; восстановление сцепления случайно расцепленных автосцепок, не разводя вагоны;

- производство маневровых работ (положение на "буфер"), когда при соударении автосцепки не должны соединяться. До сцепления автосцепки могут занимать различные взаимные положения:

- оси их находятся на одной прямой;

- оси могут быть смещены по вертикали или горизонтали.

Смещение осей по вертикали допускается в грузовом поезде до 100 мм и пассажирском скоростном до 50 мм, а в горизонтальном направлении до 175 мм, при которых обеспечивается надежное автоматическое сцепление вагонов в эксплуатации.

1.2  Значение автосцепки СА-3

Автосцепка СА-3 обеспечивает:

- автоматическое сцепление при соударении вагонов; автоматическое запирание замка у сцепленных автосцепок;

- расцепление подвижного состава без захода человека между вагонами и удержание механизма в расцепленном положении до разведения автосцепок;

- автоматическое возвращение механизма в положение готовности к сцеплению после разведения автосцепок; восстановление сцепления случайно расцепленных автосцепок, не разводя вагоны;

- производство маневровых работ (положение на "буфер"), когда при соударении автосцепки не должны соединяться.


1.3 Сцепление и расцепление автосцепки СА-3

Сцепление автосцепок происходит следующим образом.

Описание: автосцепка4.jpg

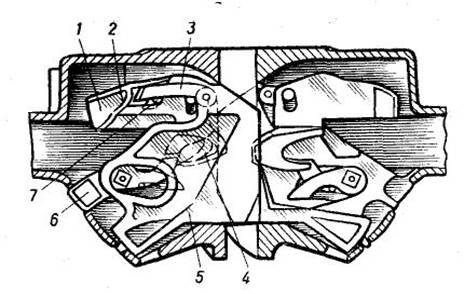

Рис. 1 Сцеп автосцепок.

При соударении вагонов малый зуб корпуса одной автосцепки скользит по направляющей поверхности малого или большого зубьев (в зависимости от отклонения головок в горизонтальной плоскости в одну или другую сторону). Затем малый зуб входит в зев и нажимает на выступающую часть замка 5. При совпадении продольных осей автосцепок замки нажимают друг на друга.

В результате этого замки уходят внутрь карманов корпуса, а вместе с ними перемещаются предохранители замков, верхние плечи 3 которых скользят по полочкам и проходят над упорами 2 противовесов 1 замкодержателей.

Продвигаясь в зевах дальше, малые зубья нажимают на лапы 4 замкодержателей, заставляя их поворачиваться. В этот момент противовесы 1 замкодержателей размещаются под верхними плечами 3 предохранителей, создавая для них опору.

Когда малые зубья займут крайнее правое положение в упор к большим зубьям, замки 5 освобождаются от нажатия и под действием собственного веса выпадают снова в зевы, заполняя образовавшееся пространство в контуре зацепления, и обеспечивают запирание автосцепок.

Вновь войти внутрь карманов корпуса замки не могут, так как верхние плечи 3 предохранителей, соскользнув с противовесов 1 замкодержателей на полочки 7, располагаются против упоров 2 противовесов замкодержателей, обеспечивая удержание замка в этом положении. Противовес замкодержателя в этот момент находится в верхнем положении и опуститься не может, так как на его лапу нажимает малый зуб соседней автосцепки. Такое положение деталей предотвращает саморасцеп автосцепок при движении поезда. Сигнальные отростки 6 замков 5 сцепленных автосцепок находятся внутри кармана корпуса и не видны снаружи.

Описание: 1130.jpg

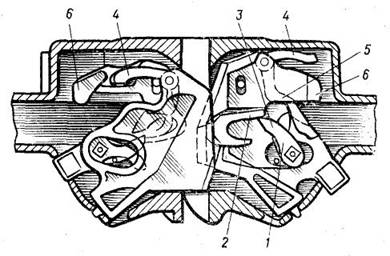

Рис. 2 Сцеп механизмов автосцепок.

Чтобы расцепить автосцепки, достаточно увести внутрь кармана корпуса хотя бы один из замков, что освобождает пространство и дает возможность выхода малых зубьев из зевов.

Для этого необходимо поворотом рычага расцепного привода посредством цепочки повернуть валик подъемника.

Тогда подъемник 1, посаженный на квадратную часть 8 валика, приподнимется и своим широким пальцем 3 нажмет на нижнее фигурное плечо 5 предохранителя и поднимет верхнее его плечо 4 выше упора противовеса 6 замкодержателя.

Таким образом происходит выключение предохранителя от саморасцепа.

При дальнейшем вращении валика широкий палец 3 подъемника, упираясь в выступ замка, нажмет на него и уведет замок 9 внутрь кармана.

Описание: 1131.jpg

Рис. 3 Автосцепки в сцепе.

Узкий палец 3 подъемника при этом нажмет снизу на горизонтальную грань расцепного угла 2 замкодержателя.

Благодаря наличию овального отверстия в замкодержателе он приподнимается вверх, пропуская узкий палец 3 подъемника 1 мимо вертикальной грани расцепного угла 2.

Освобожденный от нажатия снизу, замкодержатель под действием собственной тяжести благодаря овальному отверстию опустится вниз.

При этом узкий палец 3 подъемника упрется в вертикальную грань расцепного угла и будет удерживаться в вертикальном положении, не позволяя замку выйти в зев.

При этом положении сигнальный отросток 7 замка будет выступать из корпуса, указывая на то, что автосцепки расцеплены.

В таком состоянии механизм будет находиться до разведения вагонов. При разведении вагонов малые зубья смежных автосцепок выходят из зевов, лишая лапу замкодержателя упора. Замкодержатель под действием противовеса поворачивается, его лапа выходит в зев, а расцепной угол 2 освобождает подъемник 1 и замок, которые под действием собственной тяжести опускаются в нижнее положение, обеспечивающее готовность механизма к последующему сцеплению.

1.4  Устройство и конструкция автосцепки СА-3

Автосцепное устройство типа СА-3 (рис. 1) грузовых вагонов размещается в консольной части хребтовой балки рамы кузова и состоит из следующих основных частей: корпуса автосцепки с деталями механизма сцепления, ударно-центрирующего прибора, упряжного устройства с поглощающим аппаратом и опорных частей.

Описание: автосцепка

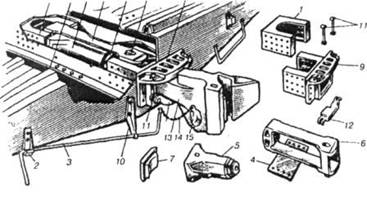

Рис. 4 Автосцепное устройство четырехосного вагона.

Корпус автосцепки 13 с механизмом сцепления предназначен для сцепления и расцепления вагонов, восприятия и передачи ударно-тяговых усилий упряжному устройству. Корпус автосцепки (рис. 2) представляет собой пустотелую фасонную отливку, состоящую из головной части и хвостовика.

Внутри головной части размещены детали механизма сцепления. Она имеет большой 1 и малый 4 зубья, которые соединяясь образуют зев. На вертикальной стенке зева, возле малого зуба имеется окно для замка 3, а рядом - окно для замкодержателя 2.

В верхней части отлит выступ 5, который воспринимает жесткие удары при полном сжатии поглощающего аппарата. Внутри корпуса со стороны малого зуба отлита полочка для верхнего плеча предохранителя, а со стороны большого зуба имеется шип для навешивания замкодержателя. В нижней части выполнено горизонтальное отверстие для постановки валика подъемника. В пустотелом хвостовике сделано продолговатое отверстие 6 для соединения корпуса автосцепки с тяговым хомутом. Торец хвостовика 7 служит для передачи ударных нагрузок и имеет цилиндрическую поверхность.

Большой зуб имеет три усиливающих ребра : верхнее, среднее и нижнее, плавно переходящие в хвостовик и соединенные между собой перемычкой. Голова автосцепки заканчивается сзади упором, предназначенным для передачи при неблагоприятном сочетании допусков на основные размеры жесткого удара на хребтовую балку через концевую балку рамы вагона и ударную розетку.

Описание: автосцепка2

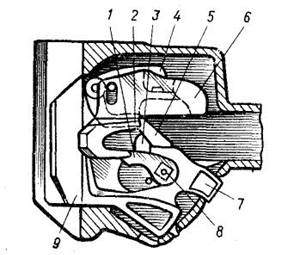

Рис. 5 Корпус автосцепки в сборе.


Корпус удерживается маятниковым подвешиванием, состоящим из: ударной розетки, двух подвесок, центрирующей балочки.

Центрирующий прибор воспринимает от корпуса автосцепки избыточную энергию удара после полного сжатия поглощающего аппарата и центрирует корпус автосцепки. Состоит из ударной розетки 9, двух маятниковых подвесок 11 и центрирующей бал очки 12. Ударная розетка отлита за одно целое с передними упорами и приклепано или приварено к концевой балке рамы. Розетка имеет окно для постановки корпуса автосцепки и отверстия для маятниковых подвесок. Маятниковые подвески 11 имеют вид стержня диаметром 25мм с двумя Т-образными головками (верхней более широкой и нижней). Верхняя головка подвески опирается на ударную розетку, а на нижнюю уложена центрирующая балочка омегообразной формы.

На расстоянии 625 мм от упорных плоскостей переднего упора к хребтовой балке приклепан или приварен задний упор 1, который также представляет собой П-образную отливку с ребрами жесткости.

У четырехосных вагонов с укороченными консольными частями (крытые вагоны и цистерны) задние упоры отливают заодно целое с надпятниковыми коробками. Для предупреждения истирания вертикальных стенок хребтовой балки поглощающим аппаратом на них между упорами приклепывают по две предохранительные планки.

Упряжное устройство передает упорам продольные силы от корпуса автосцепки и смягчает их действие. Оно размещено между передними и задними упорами автосцепного устройства и состоит из тягового хомута 6, поглощающего аппарата 5, клина 8, упорной плиты 7 и крепежных деталей клина и поддерживающей планки.

Нижней опорой тягового хомута и поглощающего аппарата является поддерживающая планка 4, прикрепляемая восемью болтами снизу к хребтовой балке. Тяговый хомут 6 представляет собой раму, внутри которой размещен поглощающий аппарат и упорная плита.

В головной части хомута имеется отверстие для клина. Внизу головной нижней части расположены приливы с отверстиями для болтов, предохраняющих клин от выпадения.

Опорная площадка хомута снабжена усиливающими ребрами. Клин тягового хомута прямоугольного сечения с округленными кромками в нижней части имеет заплечики, которыми он опирается на болты, удерживающие его от выжимания. Выемки в верхней части боковых поверхностей клина сделаны для уменьшения его массы.

Расцепной привод состоит из: расцепного рычага, цепочки, полочки, кронштейна.

Описание: 52.jpg

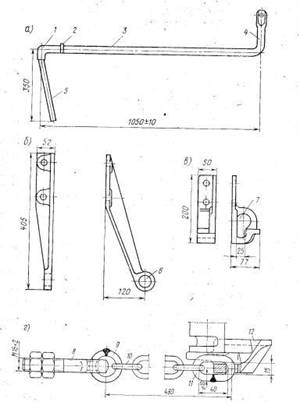

Рис. 6 Детали расцепного привода : а) расцепной рычаг, б) державка, в) кронштейн, г) цепь расцепного привода.

Расцепной рычаг рис. 6 (а), предназначенный для расцепления автосцепки, имеет короткое плечо 4 с отверстием для регулировочного болта, стержень 3 и рукоятку 5, соединенные плоской частью 1, поперечное сечение которой 20 × 35 мм.

Между стержнем и коленом приварен ограничитель 2 продольных перемещений.

Если на подвижном составе в зоне расположения стержня рычага размещены какие-либо детали, препятствующие его монтажу, например детали ручного тормоза, то стержень рычага выгибают для обхода этих деталей.

Державка рис. 6 (б) поддерживает расцепной рычаг, стержень которого проходит через отверстие 6 в ней. Она крепится на подвижном составе двумя или тремя болтами, для чего предусмотрено соответствующее количество отверстий.

Кронштейн рис. 6( в) удерживает рычаг в расцепленном и нормальном положениях. В нормальном положении плоская часть расцепного рычага находится в прямоугольном пазу отверстия 7. Державка и кронштейн закрепляются на подвижном составе болтами с гайками, контргайками и шплинтами.

Цепь расцепного привода рис. 6(г) состоит из регулировочного болта 8 с гайкой и контргайкой, круглого звена 9, удлиненного звена 11 для соединения с валиком подъемника 12 автосцепки и промежуточных звеньев 10.

Для расцепления сцепленной автосцепки рукоятку 1 рычага поднимают вверх из положения I и тем самым выводят плоскую часть его из паза 2 кронштейна, а затем поворачивают против часовой стрелки до отказа, пока механизм автосцепки не установится в расцепленное положение II (рис. 7).


Описание: 53.jpg

Рис. 7 Положение рукоятки рычага расцепного привода.

Потом рукоятку ставят в первоначальное положение так, чтобы плоская часть стержня рычага вошла в паз кронштейна.

В результате механизм будет находиться в расцепленном состоянии до разведения автосцепок.

Чтобы удержать механизм автосцепки в выключенном состоянии, рычаг поворачивают так же, как и для расцепления, а затем перемещают его по направлению стержня, пока рукоятка своей плоской частью не ляжет на полочку 3 кронштейна в положение II.

В этом случае расцепной привод будет удерживать замок в утопленном положении; следовательно, при соударении этой автосцепки с другой сцепления не произойдет.

Длина цепи считается нормальной, если при таком положении автосцепки и рычага замок утоплен в карман корпуса и не выступает за плоскость ударной стенки зева.

Если установить рычаг в положение "на буфер" не удается, так как замок полностью утоплена карман и упирается в серповидный прилив с внутренней стороны стенки малого зуба, то цепь коротка и надо отпустить гайку стяжного болта.

Когда длины болта не хватает, наращивают цепь новыми промежуточными звеньями. При длинной цепи, когда рычаг установлен на полочку кронштейна, а замок полностью не ушел внутрь кармана корпуса и выступает за ударную стенку зева, цепь укорачивают подкручиванием гаек регулировочного болта, а если этого недостаточно, то уменьшают число звеньев цепи.

Разрубленное при регулировке место цепи должно быть заварено газовой сваркой; электросварку разрешается применять только для удлиненного соединительного звена.

1.5 Работа автосцепки СА-3 (принцип действия)

При сцепленном положении в зеве каждой автосцепки размещаются выходящая из ее полости часть замка, а также малый зуб и часть замка соседней автосцепки. Вагоны могут расцепиться, если произойдет значительный вертикальный толчок, в результате которого одна из автосцепок "выскользнет" из другой вверх или если хотя бы один из замков уйдет внутрь корпуса. Чтобы исключить саморасцеп автосцепок от вертикальных колебаний, ограничивают величину самих колебаний за счет улучшения содержания пути, рессорного подвешивания, а также соблюдения норм взаимного расположения соседних автосцепок между собой и относительно головок рельсов.

В исправном механизме замок не может самопроизвольно уйти внутрь корпуса, это исключается взаимным расположением деталей. В сцепленном состоянии малый зуб соседней автосцепки постоянно нажимает на лапу замкодержателя, поэтому противовес расположен горизонтально так, что торец лежащего на полочке верхнего плеча предохранителя находится против упора замкодержателя. Следовательно, замок может повернуться относительно своего направляющего зуба в глубь корпуса только на расстояние "а", равное зазору между упором замкодержателя и торцом предохранителя. Дальнейшее перемещение невозможно, поскольку торец плеча предохранителя, двигающегося вместе с замком, упрется в замкодержатель.

Чтобы расцепить вагоны, необходимо выключить предохранитель. Для этого с помощью расцепного привода поворачивают валик подъемника одной из автосцепок. Вращаясь вместе с валиком, надетый на его квадратную часть подъемник своим широким пальцем отклоняет нижнее плечо предохранителя. В результате верхнее плечо также поворачивается и устанавливается выше противовеса замкодаржателя. Замок получает возможность перемещаться внутрь корпуса. Широкий палец подъемника при дальнейшем вращении нажимает на выступ замка и уводит его из зева. Одновременно узкий палец подъемника при дальнейшем вращении нажимает на выступ замка и уводит его из зева.

Одновременно узкий палец подъемника поднимает замкодержатель, который за счет овального отверстия идет вверх, а затем, пропустив подъемник, опускается, закрепляя его в поднятом положении. На этом процесс расцепления заканчивается. Замок прочно удерживается внутри корпуса, малый зуб и замок автосцепки могут выйти из зева. При разведении вагонов лапа замкодержателя освобождается, и механизм возвращается в положение готовности к сцеплению.

Не разводя вагоны, можно восстановить сцепление ошибочно расцепленных автосцепок. Для этого достаточно через отверстие в нижней части корпуса автосцепки ломиком или рукояткой молотка приподнять замкодержатель, лишив опоры узкий палец подъемника.

В результате подъемник, замок, и предохранитель вернутся в нижнее положение. Если по окончании процесса расцепления закрепить механизм, положив рукоятку рыча на горизонтальную полку кронштейна, то автосцепка будет работать на буфер – воспринимать удар нагрузки без сцепления вагонов.

При сцеплении малый зуб соседней автосцепки, входя в зуб, утапливает замок, а затем освобождает его от нагрузки и, проходя дальше, перемещает внутрь лапу замкодержателя, включая предохранитель от саморасцепа.

Конфигурация зубьев обеспечивает сцепление вагонов при отклонении осей автосцепок по горизонтали до 175 мм.

1.6 Технические данные

Подвижной состав обязательно должен быть оборудован автосцепкой.

Высота оси автосцепки над уровнем верха головок рельсов должна быть:

У локомотивов, пассажирских и грузовых вагонов, не более 1080 мм.

У локомотивов и пассажирских вагонов с людьми, не менее 980 мм.

У грузовых вагонов (груженных), не менее 950 мм.

Для подвижного состава, выпускаемого из ремонта, высота оси автосцепки над уровнем верха головок рельсов устанавливается МПС и должна обеспечивать соблюдение указанных норм в эксплуатации.

Разница по высоте между продольными осями автосцепок допускается не более:

В грузовом поезде 100 мм.

Между локомотивом и первым груженым вагоном грузового поезда 110 мм.

В пассажирском поезде, следующем со скоростью до 120км/ч 70 мм.

То же со скоростью 121 140 км/ч 50 мм.

Между локомотивом и первым вагоном пассажирского поезда 100 мм.

1.7 Периодичность и сроки технического обслуживания и ремонта

Автосцепное устройство подвижного состава должно постоянно находиться в исправном состоянии. Чтобы своевременно обнаружить и устранить возникшие неисправности, кроме проверки устройства в поездах предусмотрены наружный осмотр (без снятия с подвижного состава узлов и деталей) и полный осмотр (со снятием с подвижного состава съемных узлов и деталей).

Наружный осмотр автосцепного устройства производится во время текущего отцепочного ремонта вагонов, единой технической ревизии пассажирских вагонов, промывочного ремонта паровозов, текущего ремонта ТР-1 тепловозов, электровозов и вагонов дизель – и электропоездов для определения работоспособности устройства в целом, проверки взаимодействия его узлов и деталей без конкретной оценки состояния каждой детали.

Полный осмотр автосцепного устройства производится при капитальном и деповском ремонтах вагонов, капитальном ремонте локомотивов и вагонов электропоездов, текущих ремонтах ТР-2, ТР-3 тепловозов, электровозов и вагонов дизель- и электропоездов, подъемочном ремонте паровозов. При капитальном ремонте группового рефрижераторного подвижного состава автосцепки СА-Д заменяют автосцепками СА-3.

Страницы: 1, 2, 3
