Курсовая работа: Газогидродинамические методы исследования

Таблица №7.7. Результаты расчета z и ρ

ДЛЯ	Тпкр	Рпкр	Тпр	Рпр	Z	ρСМ	ρ
Пласта	190,0483	4,869741	1,594332	1,279329	0,892876	0,72593	0,56186

Все интересующие нас величины вычислены с помощью программного приложения Microsoft Excel. Программа, расчет и результаты проведенного расчета представлены на следующей странице и в таблице №7.8. Приведем графический метод определения коэффициентов А и В по данным таблицы №7.8 с помощью программного приложения Microsoft Excel. Проведем обработку результатов исследования, построив зависимость ΔР2/q от q, и с помощью индикаторной кривой определим коэффициенты фильтрационного сопротивления А и В.

Таблица №7.8 Результаты исследований газовой скважины №1048

№ скв	Дата исслед.	РПЛ, МПа.	Æiшайб мм	РУСТ, МПа.	ТУСТ, К	q, тыс.м3/сут	РС, МПа.	∆ Р2, Мпа2.	ΔP2/q, сут. МПа2/т.м3
1048	23.09.02	6,23	24.4	5,53	11.8	543,965	6,0526	2,17893	0,003786
			27.5	5,43	12	635,287	6,01419	2,64241	0,003912
			30.4	5,34	12	749,536	5,99694	2,84961	0,004012
			31.9	5,24	12	818,923	5,95918	3,30107	0,004125
			29.2	5,08	11.9	666,65	6,03728	2,36415	0,003822
			24.4	5,54	11.8	544,995	6,06692	2,00538	0,003679

Проведем обработку результатов исследования, построив зависимость ΔР2/q от q, и с помощью индикаторной кривой определим коэффициенты фильтрационного сопротивления А и В.

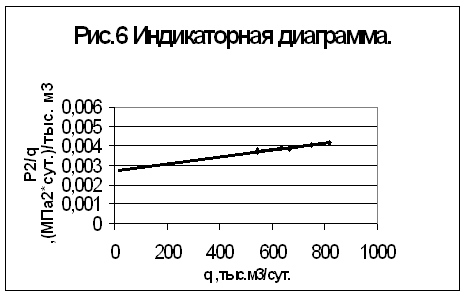

По данным, приведенным в таблице №7.2., была построена индикаторная кривая (Рис. 6). Отрезок отсекаемый этой кривой на оси ординат равен коэффициенту фильтрационного сопротивления А, а коэффициент В как тангенс угла наклона прямой к оси. Из рис. 6 можно примерно определить, что А=0,0027и В=0,00000163.

Значения коэффициентов фильтрационных сопротивлений А и В, полученные в результате исследования, проведенного после применения кислотной обработки призабойной зоны пласта, значительно меньше значении, полученных в результате первого исследования. Кроме того, значения коэффициентов проницаемости k, продуктивности К, вычисленные по найденным коэффициентам А и В, соответственно составили 0,45 мкм2 и 357 м3/(МПа*сут.)

Следовательно, можно сделать вывод, что меры, принятые для восстановления рабочих дебитов газовой скважины №1048, были эффективны и проведены своевременно, что позволило в дальнейшем не только избежать падения дебита, но и восстановить его значения, до проектных/[6].

Коэффициенты фильтрационных сопротивлений А и В можно также определить с помощью метода наименьших квадратов, о котором было сказано в пункте 3.3. Данный метод является аналитическим и в его основе лежат следующие формулы:

, (7.12)

, (7.13)

, (7.14)

 и  – коэффициенты фильтрационного сопротивления;

 – коэффициент парной корреляции;

 – число режимов.

Расчет коэффициентов фильтрационного сопротивления А и В по методу наименьших квадратов выполнен на ЭВМ с помощью программы представленной в приложений №3. Там же, приведен расчет и показаны результаты, полученные по данным приложения №1 и №2.

A=0.00313; B=0.00000245; R=0.977 по данным приложения №1.

A=0.0027; B=0.00000164; R=0.963 по данным приложения №2.

Заключение

Важнейшими характеристиками, определяемыми в процессе исследования скважин, являются также максимально допустимые дебиты скважины и факторы, ограничивающие эти дебиты, коэффициенты фильтрационного сопротивления в формуле притока газа к скважине, а также величины свободного и абсолютно свободного дебитов скважин, проницаемость пласта или его гидропроводность.

В ходе выполнении курсовой работы были освоены газогидродинамические методы исследования скважин при стационарных режимах фильтрации.

Из рассмотренных примеров расчета коэффициентов фильтрационных сопротивлений и сопоставления их с фактическими, следует, что расчеты данной курсовой работы верны.

При анализе расчетных данных (коэффициентов фильтрационных сопротивлений А и В), видно, что с годами возрастают. Это ведет к увеличению проницаемости (из анализа формулы 8.4).

Другое предположение о возрастание проницаемости – очистка ПЗП в процессе эксплуатации скважины.
