Курсовая работа: Розробка технологічного процесу обробки диску 07.02.00 в умовах дрібносерійного виробництва

2.7. Розробка та зміст технологічних операцій

Розробка структури та змісту технологічних операцій проводиться на підставі технологічного маршруту обробки деталі у послідовності виконання операцій, номерів позицій і переходів , а також змісту переходів.

Структуру та зміст технологічних операцій обробки диску подаємо у  таблиці 2.7.1.

Структура та зміст технологічних операцій обробки деталі “Диск”

Таблиця 2.7.1.

Номер та назва операції	Ескіз операції	Номер та зміст переходу
1	2	3
05	Заготівельна	Заготовка – лиття в кокіль з обрубленими литниками
010	Термічна	Нормалізація, t=870-880ºС. Охолодження з піччю
015	Пісчаноструйна	Очистити заготовку від окалини

Продовження таблиці 2.7.1.

1	2	3

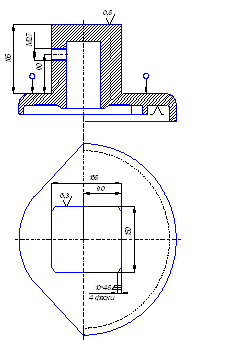

020 Свердлильно-фрезерно-розточна		1. Фрезерувати чотири площини прямокутника в розмір   165  2. Фрезерувати чотири фаски  10х45º 3. Фрезерувати торець прямокутника в чорно 4. Свердлити Ø24-0,1 на відстані 900,5 5. Нарізати різьбу М27-7Н
025 Свердлильно-фрезерно-розточна		1. Розточити канавку Ø96+0,5 шириною 120,15 2. Розточити поверхню Ø80Н7 попередньо Ø76+0,5 підрізати торець в розмір 195-0,5 3. Фрезерувати поверхню шириною 12 на Ø304 в розмір 208-05. 4. Розточити Ø80Н7 начисто Ø78,5+0,25 підрізати фаску 2 х45º 5. Розточити поверхню Ø80Н7 до кінця.

Продовження таблиці 2.7.1.

1	2	3
030 Свердлильно- фрезерно- розточна		1.Фрезерувати торець прямокутника в розмір 165-0,25 2. Свердлити отвір Ø23 на глибину 40 3. Свердлити отвір Ø11,4 на глибину 19 4.Свердлити отвір Ø6 на глибину 120 5. Нарізати різьбу G ¼ 6.Довбати шпонковий паз b=24 в розмір 87,5

         2.8. Вибір верстатних пристроїв

         Тип та конструктивні особливості затискних пристроїв для виконання технологічних операцій, які визначаються з урахуванням вибраної теоретичної схеми базування деталі та типу виробництва.

         Інформацію про вибрані затискні пристрої заносимо в таблицю 2.8.1.[1, с. 263-265], [10, с. 67-110].

Затискні пристрої для деталі „Диск”

Таблиця 2.8.1.

Номер операції	Назва пристроїв	Код	ГОСТ
20	Затискне ричажне механічне пристосування ексцентрикового типу з посадкою по опорній поверхні на 3 опори ГОСТ 13442-68 з центруванням по підпружиненному конічному пальцю	-	-
25, 30	Затискний механічний пристрій ексцентрикового типу з посадкою по опорній поверхні на 3 опори ГОСТ13442-68 ти центруванням по торцевій та боковій поверхні приміняючи опори ГОСТ 13440-68	-	-

         2.9. Вибір різального інструменту

         Необхідний для кожного переходу технологічних операцій різальний інструмент вибираємо враховуючи метод та стадію обробки, тип виробництва, фізико-хімічні характеристики матеріалу і заготовки, а також його міцність та твердість.

         Різальний інструмент вибираємо виходячи з довідкової літератури [5, стор.268-315], [1, стор. 233-265] та заповнюємо таблицю 2.9.1.

Різальний інструмент для обробки деталі „Диск”

Таблиця 2.9.1.

Номер			Назва інструмента	Стандарт		Різальна частина
Опе-рації	Поз.	Пере-хід		КОД	ГОСТ	Мате-ріал	Стан-дарт
1	2	3	4	5	6	7	8
020	1-4	1	Фреза торцова  насадна мілкозуба зі вставними ножами, яка оснащена пластинками з твердого сплаву: Ø200; L=46; Z=20	2214-0159	9473-80	ВК10ХОМ	2214-82
			Оправка з конусом 7:24 для насадних торцових фрез, центруємих по отвору до станків з ЧПK	6222-0097	26541-85
	5-8	2	Фреза торцова насадна мілкозуба з вставними ножами, оснащена пластинками з твердого сплаву Ø200; L=46; Z=20	2214-0159	9473-80	ВК10-ХОМ	2214-82
			Оправка з конусом 7:24 для насадних торцових фрез, які центровані по отвору до верстатів з ЧПK	6222-0097	26541-85	-	-
	1,2	3	Фреза циліндрична, оснащена пластинками з твердого сплаву Ø63; L=96; Z=8	2208-0106	8721-69	ВК10 ХОМ	2209-82
			Оправка з конічним хвостовиком для горизонтально-фрезерних верстатів з ЧПK	6225-0177	15062-75	-	-
		4	Свердло з конічним хвостовиком, оснащене пластинками з твердого сплаву: Ø24; Lріж.=115; конус Морзе – 3	2301		ВК10 ХОМ	2206-82

			Втулка перехідна з хвостовиком конусністю 7:24 та внутрішнім конусом Морзе №3 до верстатів з ЧПK	5001	ОСТ2 П12-7-84	-	-
		5	Мітчик М27-7Н гаєчний, хвостовик циліндричний Ø18; L=40	2640-0278	1604-71	Р6М5	22736-77
			Патрон для мітчиків з конусністю Z:24 для кріплення інструменту з циліндричним хвостовиком конус 50, d=18	3301	26539-85	-	-
25	1	1	Різець розточний з пластинкою з твердого сплаву	2140-0084	18882-73	Т5К10	2209-82
			Спеціальний розточний пристрій	-	-	-	-
		2	Різець токарний розточний з пластинкою з твердого сплаву	2121-005	18872-73	Т5К10	2209-82
			Різець токарний розточний з пластинкою з твердого сплаву	2112-005	18880-73	Т5К10	2204-82
			Оправка розточна консольна з кріпленням різців під кутом 45° і 90° та хвостовиком конусністю 7:24 для верстатів з ЧПK	6300-0226	21224-75	-	-
		3	Фреза торцова насадна з вставними ножами, оснащеними пластинками з твердого сплаву Ø100; L=39	2214-0153	9473-80	-	-
			Оправка з конусом 7:24 для насадних торцових фрез, які центруються по отвору до верстатів з ЧПK	6272-0091	26541-85	-	-


 Продовження таблиці 2.9.1.
