Курсовая работа: Техническая реализация САУ (система автоматического управления) технологическим параметром (уровень воды) в котле Е-50

Курсовая работа: Техническая реализация САУ (система автоматического управления) технологическим параметром (уровень воды) в котле Е-50

Федеральное агентство по образованию Российской Федерации

Государственное образовательное учреждение высшего профессионального образования

Санкт-Петербургский государственный технологический университет

растительных полимеров

Факультет автоматизированных систем управления технологическими процессами

Кафедра автоматизации теплоэнергетических процессов

Курсовой проект

по дисциплине «Технические средства автоматизации»

Тема проекта «Техническая реализация САУ (система автоматического управления) технологическим параметром (уровень воды) в котле Е-50».

Исполнитель:

студент группы 583

Иванов В.Н

Руководитель:

Смирнов В.Б.

Санкт-Петербург 2010 г.


Ведомость проекта

Реферат

Введение

1.  Состав и характеристика объекта управления

1.1 Назначение

1.2 Принцип действия

1.3 Технические характеристики объекта управления

2.  Характеристика ТС объекта управления

2.1 Перечень и спецификация ТСА

3. Обоснование требований к разрабатываемой САУ

3.1 Требования к разрабатываемой САУ

3.2. Требования к ТСА и качеству управления

3.3 Анализ качества управления существующей САУ

4. Выбор ТС разрабатываемой САУ

4.1 Обоснование выбора ТС

4.2 Перечень и спецификация ТС САУ

5. Выбор структуры регулятора

5.1 Обоснование выбора структуры регулятора

5.2 Функциональная схема, принцип действия регулятора

6. Организация безударных переходов в САУ

6.1 Способы обеспечения высокой надёжности САУ

6.2 Принцип организации безударного перехода

6.3 Структурная схема САУ

7. Разработка технической структуры САУ

7.1 Техническая реализация САУ

7.2 Техническая структура

7.3 Описание работы САУ

8. Разработка электрической схемы

Выводы

Список используемой литературы

Приложения


Реферат

В данном курсовом проекте по теме: «Техническая реализация САУ технологическим параметром(уровень воды) в котле Е-50», рассмотрены техническое описание котла и его оборудования. Цель этого курсового проектирования являлось, усовершенствование устаревших схем автоматизации, и внедрение более современных, а так же составление электрической схемы управления.

Проводить полную модернизацию котельной установки нецелесообразно. Нужно задаваться целью пошаговой модернизацией производства с планомерным обучением имеющегося персонала. Процесс переоборудования котельной установки и сопутствующих технических инструментов должен проходить с минимальными материальными затратами, но в тоже время с максимальной отдачей. Т.е. разработанная САУ должна обеспечить бесперебойную работу на производстве. Это позволит сократить штат персонала, обслуживающего устаревшую САУ. Кроме того автоматика избавит персонал от рутинной работы. Но перед запуском новой системы персонал должен пройти соответствующее обучение.

Какая бы не была надёжная САУ в её режиме должно быть предусмотрено ручное управление. В случае аварийной ситуации персонал должен будет взять на себя управление всей системы, т.к. остановка производственный процессов категорически неприемлема.

Регулируемый нами параметр – уровень воды в котле является одним из важнейших контролируемых параметров в котельных установках, т.к. при снижении уровня воды ниже допустимого предела, не обеспечивается циркуляция воды. В результате нарушения циркуляции воды в экранных трубах происходит чрезмерное повышение температуры и пережог их стенок. Также опасно и резкое снижения давления пара, что увеличивает опасность возможного заброса воды в пароперегреватель и выведение котла из строя.

Непосредственное измерение уровня воды в котле не представляется возможным, поэтому мы проводим замеры в двух точках: расход питательной воды до барабана и расхода пара после. В итоге применения регулятором ПИ-закона на основании полученных от датчиков сведений, мы знаем, какой уровень воды непосредственно в барабане. И если он отклоняется от нормы, то регулятор посылает сигнал на исполнительный механизм в виде регулирующего клапана с электроприводом. Процесс регулирования заданного значения происходит плавно благодаря выбранным переходным процессам.

Внедрение систем автоматизированного управления паровыми и водогрейными котлами, построенных на основе программируемых контроллеров, позволяет автоматизировать процесс производства тепловой энергии в котлах и значительно упростить контроль и управление этим процессом. Применение такой системы повышает эффективность функционирования котлоагрегата за счет снижения потребления энергоресурсов, рационального сжигания топлива, использования технологического оборудования, оперативного управления оборудованием и технологическим процессом. Кроме того, внедрение таких систем позволяет снизить влияние человеческого фактора в производственном процессе и вероятность возникновения аварийных режимов функционирования котла.

Благодаря программному управлению система автоматически отслеживает все параметры текущих процессов, реализуемых водогрейными и паровыми котлами, и управляет технологическим оборудованием, обеспечивая нормальное и безаварийное функционирование котельной установки. Кроме того, система контролирует исправность оборудования и при возникновении поломок и аварийных ситуаций сигнализирует об этом и при необходимости персонал может перевести работу САУ в ручной режим для устранения неполадок.


Введение

На предприятиях промышленности и ЖКХ, где требуется большое количество тепловой энергии в виде пара и горячей воды, котельные оборудованы разнообразными паровыми и водогрейными котлами, произведёнными 30 и более лет назад.

Для управления процессами котлы комплектовались системами, построенными на основе релейно-контактной автоматики, которые к настоящему времени морально и физически устарели. В процессе эксплуатации котлов, оснащённых релейно-контактной автоматикой, нередко возникают аварийные режимы, это обусловлено физическим старением, износом элементов на основе которых построены такие системы, часто такие системы автоматики не отвечают требованиям существующих правил безопасности.

Такие котлы требуют определённого уровня квалификации обслуживающего персонала, а своевременное регулирование процесса производства тепловой энергии требует постоянного наблюдения за параметрами процесса со стороны оператора. К сожалению выпускаемые системы автоматики, поставляемых в комплекте с котельными установками по-прежнему реализованы на основе релейно-контактных элементов. Кроме того большое количество котельных установок, эксплуатируемых по всех территории России, имеют ещё достаточный запас ресурса, их полная замена не оправдана. И по этому для продления срока службы котлов эксплуатирующие предприятия вынуждены оснащать агрегаты, системами автоматизированного управления в основном импортного производства.

Такое оборудование имеет высокую стоимость, и как правило, требует дорогого сервисного обслуживания. Наряду с этим постепенное удорожание топлива потребовало наиболее рационального и вместе с тем эффективного использования энергоресурсов, что реально при оснащении котлов высоконадёжными и быстродействующими системами автоматики, в основе которых используются последние достижения в области микроэлектроники и программного регулирования процессов.

В данный момент на мировом рынке имеется полное разнообразие, в частности микроконтроллеров для промышленной автоматизации, предназначенных для продолжительной работы в различных условиях, а также развитые компьютерные технологии позволяют создавать системы управления процессами, способные функционировать в автономном режиме.

Внедрение систем автоматизированного управления паровыми и водогрейными котлами, построенных на основе программируемых контроллеров, позволяет автоматизировать процесс производства тепловой энергии в котлах и значительно упростить контроль и управление этим процессом. Применение такой системы повышает эффективность функционирования котлоагрегата за счет снижения потребления энергоресурсов, рационального сжигания топлива, использования технологического оборудования, оперативного управления оборудованием и технологическим процессом. Кроме того, внедрение таких систем позволяет снизить влияние человеческого фактора в производственном процессе и вероятность возникновения аварийных режимов функционирования котла. Повышение экологических характеристик котельной и культуру производственного процесса. Благодаря программному управлению система автоматически отслеживает все параметры текущих процессов, реализуемых водогрейными и паровыми котлами, и управляет технологическим оборудованием, обеспечивая нормальное и безаварийное функционирование котельной установки. Кроме того, система контролирует исправность оборудования и при возникновении поломок и аварийных ситуаций сигнализирует об этом обслуживающему персоналу.


1. Состав и характеристика объекта управления

Объектом автоматизации является котлоагрегат Е-50

1.1 Назначение

Паровой котел Е-50предназначен для получения пара высокого давления и температуры при сжигании газа, а также используется на технические нужды предприятий различных отраслей для теплоснабжения систем отопления, вентиляции, горячего водоснабжения объектов промышленного и бытового назначения, а также при работе на паровую турбину получения электрической энергии.

1.2 Принцип действия

В теплоэнергетике основным теплоносителем является вода или водяной пар. Комплекс устройств и агрегатов, обеспечивающих получение горячей воды или пара под давлением, называется котельной установкой. Она состоит из котла и вспомогательного оборудования. Котлом – называется устройство для получения горячей воды или водяного пара с давлением выше атмосферного за счёт теплоты сгорания органического топлива.

Котел барабанный, с естественной циркуляцией, с камерным сжиганием топлива. Компоновка поверхностей нагрева П-образная. В котле происходит нагрев воды, ее испарение и перегрев образовавшегося пара. В качестве топлива используется природный газ. Котел предназначен для работы в закрытых помещениях. Паропроизводительность котла 50 т/час, абсолютное давление и температура пара 3,9 МПа, 440°C, температура питательной воды 145°C. Теплоносителем являются продукты сгорания - дымовые газы. Горение топлива происходит в вертикальной топочной камере, образованной экранными трубами. Подача топлива в топку осуществляется с помощью газо-мазутных горелок, расположенных на боковых стенках топки по две на каждой стенке с мазутными форсунками. Форсунки устанавливаются по центру каждой горелки. На стенках топки расположены испарительные экраны из труб диаметром 60 на 3 мм, шаг между трубами 70 мм2 (сталь 20).

Реакционные поверхности нагрева закрывают все стены топочной камеры, образуя фронтовый, задний и боковые экраны.

К конвективным поверхностям относятся: котельный пучок, воздухоподогреватель, пароперегреватель и экономайзер.

Трубы фронтового и заднего экранов в нижней части образуют холодную воронку. Трубы заднего экрана в верхней части разведены в четырёхрядный фестон.

На котле имеются непрерывная и периодическая продувки.

Поверхность нагрева:

- испарительная – 263 м2

- перегревателя – 299 м2

- экономайзера – 442 м2

Передний трубный экран – 2 части

Задний трубный экран – 2 части

Боковые трубные экраны – 2 части

Экономайзер – 2 части

Пароперегреватель 1 ступени – 1 шт.

Пароперегреватель 2 ступени – 1 шт.

Конденсатор –1 шт.

Воздухоподогреватель – 2 части

Коллектор впрыска – 1 шт.

Дымосос – 1 шт.

Габаритные размеры котла: длина, м – 15,3

ширина, м – 11,1

высота, м – 16,7

масса, т – 173

Получение пара имеет большое значение в тепловой энергетике. Пар играет большую роль во многих технологический процессах. Назначение процесса парообразования – это получение пара с высокой температурой и давлением. Чистота пара обеспечивается химической подготовкой воды (обессоливание).

Процесс работы парового котла типа Е-50 в паровом режиме осуществляется следующим образом.

Сгорание топлива, поступающего через горелки происходит в топочной камере. К горелкам подводится также воздух по воздуховоду с помощью дутьевого вентилятора. Для устойчивого и интенсивного горения воздух нагревается. Забор воздуха в воздуховод производится зимой из окружающей среды, а летом из помещения. Тепло, выделившееся при сгорании топлива, передаётся воде, через поверхности нагрева котла (экранные трубы) излучением в топке и конвекцией от нагретых газообразных продуктов сгорания в газоходах котла (пароперегревателе). Исходная вода сначала поступает в ХВО, затем в деаэратор, который служит для удаления из воды кислорода и активных газов. Туда же подаётся добавочная химически очищенная вода из ХВО. Поступающая в котёл вода называется питательной, сначала подогревается в подогревателе высокого давления, в водяном экономайзере, где за счёт тепла уходящих газов подогревается. Из экономайзера по отводящим трубам питательная вода подаётся в барабан котла. Из барабана по опускным трубам вода поступает в нижние коллекторы, откуда раздаётся по подъёмным трубам топочных экранов. Барабан котла вместе с системой не обогреваемых опускных труб, выходящих из него, и подъёмных (экранных) труб внутри топочной камеры образует замкнутый, циркуляционный контур, в котором при горении топлива в топке организуется движение воды (опускные трубы) и пароводяной смеси (подъёмные трубы). Циркуляционный контур заполнен до уровня, расположенного на 15…20 см ниже диаметральной плоскости барабана котла, водой, которую называют котловой. Объём барабана, заполненного водой, называют водяным, а занятым паром – паровым. Поверхность, разделяющую водяной и паровой объёмы, называют зеркалом испарения. При подводе теплоты к обогреваемым трубам вода в них закипает, и они заполняются пароводяной смесью. Поступившая вода превращается в пар лишь после многократного прохождения через циркуляционный контур. За один цикл вода в контуре испаряется на 3…20%. Количество движущейся в контуре воды в несколько раз больше образующегося пара. Сухой насыщенный пар из барабана котла поступает на перегрев в пароперегреватель, после чего перегретый пар направляется к паровой турбине. Для регулирования температуры перегретого пара в системе предусмотрен впрыскивающий пароохладитель.

Пар с параметрами подводится к турбине из парового котла. В турбине происходит адиабатное расширение пара до конечного давления в процессе которого совершается работа, передаваемая электрическому генератору. Отработавший в турбине пар направляется в конденсатор, где он отдаёт охлаждающей воде теплоту и конденсируется при постоянной температуре и давлении. Из конденсатора конденсат поступает в питательный насос, где его давление повышается.

Продукты сгорания топлива, пройдя экономайзер и воздухоподогреватель отдают им тепло. Продукты сгорания после воздухоподогревателя называются уходящими газами, их температура составляет от 120 до 160ºС. При помощи дымососной установки выбрасываются в атмосферу через дымовую трубу.

И так, процесс получения перегретого пара состоит из трёх этапов: подогрева питательной воды до температуры кипения; образования насыщенного пара из воды; перегрева сухого насыщенного пара до необходимой температуры.

Котёл оборудован:

1. трубопроводами топлива, питательной воды и пара; 2. электрофицированной арматурой, исполнительными механизмами и эл. двигателями (далее везде ИМ); 3. датчиками и приборами контроля теплотехнических параметров ИМ, датчики и приборы контроля теплотехнических параметров образуют согласно функциональной принадлежности и пространственного расположения, следующие технологические (функциональные) подсистемы котла:

· топливопроводов и газо-воздуховодов (ТГВ)

· нижних газо-мазутных горелок (ГМГН)

· верхних газо-мазутных горелок (ГМГВ)

· трубопроводов питательной воды и пара (ТПВП).

1.3Технические характеристики объекта управления

Паропроизводительность котла 50 т/час.

Aбсолютное давление перегретого пара 3,9 МПа.

Температура перегретого пара 440°C.

Давление в барабане 4,4 МПа.

Давление в выходном коллекторе пароперегревателя 3,9 МПа.

Температура питательной воды 145°C.

Котёл как объект автоматизации

Для создания автоматизированной системы управления процессами выработки пара и горячей воды, реализуемыми паровыми и водогрейными котлами, в первую очередь необходимо определить цель создания системы и её назначение, а также провести обследование котла и его технологического оборудования как объекта предстоящей автоматизации. В процессе обследования составляются перечень технологического оборудования, его исправность, определяют режимы работа котла и эксплуатационные характеристики: энергопотребление, вид топлива, производительность и другие, а также контролируемые и управляемые параметры, перечень критических и опасных значений параметров процесса. Паровой котёл является наиболее трудным в обследовании, так как представляет собой довольно сложный технологический агрегат с большим количеством контролируемых и управляемых параметров. Для наглядности котёл и его оборудование разделяют на несколько частей:

· система подачи топлива;

· система подачи воздуха;

· горелочные устройства;

· топка;

· система подачи воды;

· барабан котла.

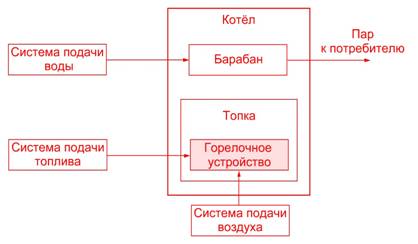

Рис.1. Функциональная схема котла

Котёл имеет следующие режимы функционирования:

· розжиг;

· основной режим;

· остановка.

Наиболее сложным с точки зрения управления является основной режим с динамически изменяющимися нагрузками и исправность котла во многом зависит от уровня давления пара и количества воды в барабане котла. Рассмотрим, к чему может привести превышение предельных значений параметров котла. При нормальном течении процесса уровень воды в барабане котла уравновешивается давлением подпитки котловой воды и давлением пара. При этом он находится выше среза экранных труб, стенки которых охлаждаются циркулирующей в них водой. В следствии создания чрезмерного высокого давления в барабане котла уровень воды может снизиться ниже допустимого предела, при котором не обеспечивается циркуляция воды. В результате нарушения циркуляции воды в экранных трубах происходит чрезмерное повышение температуры и пережог их стенок. Также опасно и резкое снижения давления пара, что увеличивает опасность возможного заброса воды в пароперегреватель и выведение котла из строя. Кроме того, частые и резкие изменения подачи воды в котел могут вызвать значительные температурные напряжения в металле экономайзера, и качество поддержания уровня также определяется равномерностью подачи воды. Наряду с этим создание необходимого давления пара в котле и его поддержание на заданном уровне обеспечивается созданием соответствующих температурных режимов, достигающихся сжиганием некоторого количества топлива. Итак, регулирование давления пара в барабане котла и питания котельных агрегатов главным образом сводиться к поддержанию материального баланса между отводами пара и подачи воды. Рассмотрев котёл как объект автоматизации затронув в большей части процессы проходящие в барабане котла, увидели, что нормальное протекание процесса, реализуемого паровым котлом, требует выполнения множества условий, а не соблюдение хотя бы одного из них может вызвать аварийную ситуацию и выход из строя дорогостоящего оборудования. Всё это обуславливает необходимость постоянного слежения за параметрами и не медленного реагирования на отклонение их от нормы.


2. Характеристика ТС объекта управления

Регулирование питания котельных агрегатов и регулирование давления в барабане котла главным образом сводится к поддержанию материального баланса между отводом пара и подачей воды. Параметром, характеризующим баланс, является уровень воды в барабане котла. Надежность работы котельного агрегата во многом определяется качеством регулирования уровня. При повышении давления, снижение уровня ниже допустимых пределов, может привести к нарушению циркуляции в экранных трубах, в результате чего произойдет повышение температуры стенок обогреваемых труб и их пережег. Повышение уровня также ведет к аварийным последствиям, так как возможен заброс воды в пароперегреватель, что вызовет выход его из строя. В связи с этим, к точности поддержания заданного уровня предъявляются очень высокие требования. Качество регулирования питания также определяется равенством подачи питательной воды. Необходимо обеспечить равномерное питание котла водой, так как частые и глубокие изменения расхода питательной воды могут вызвать значительные температурные напряжения в металле экономайзера.

Система управления котельной обеспечивает:

·  автоматический пуск горелочного устройства по заданной программе с предварительным проветриванием топки и газового тракта котла;

·  позиционное регулирование уровня воды в барабане, температуры топлива (для жидкотопливных горелок); позиционное или плавное регулирование тепловой мощности в зависимости от типа используемой горелки;

·  защиту котла: – по допустимым уровням воды; – по аварийному превышению давления пара;– по погасанию факела горелки; – по допустимым уровням давления в топке; – по перегрузке электродвигателей оборудования.
