Введение

Проектирование механической части воздушных линий электропередачи является важной частью проектирования электроснабжения. От правильного выбора элементов ЛЭП зависит долговременная и безопасная эксплуатация линий, и, соответственно, надежное и качественное электроснабжение потребителей.

В данном курсовом проекте рассмотрены основные этапы проектирования механической части воздушных ЛЭП: выбор промежуточных опор, механический расчет проводов и грозозащитного троса, выбор линейной арматуры, произведены расстановка опор по профилю трассы и расчет монтажных стрел провеса.


1 Исходные данные

Тип ЛЭП: двухцепная воздушная линия напряжением 110 кВ, проходящая в ненаселенной местности.

Климатические условия:

район по ветру – II;

район по гололеду – IV;

температура:

высшая tmax=40°С;

низшая tmin= -10°С;

среднегодовая tср=5°С.

Тип опор: унифицированные железобетонные.

Марки провода: АС-150.

Марка грозозащитного троса: ТК-50.

Материал изоляторов: фарфор

Степень загрязненности атмосферы I.




2 Определение физико-механических характеристик провода и троса

Физико-механические характеристики провода и троса приведены в таблицах 2.1 и 2.2.

Таблица 2.1 - Физико-механических характеристики провода АС-150/24

Сечение, мм2:

алюминиевой части

стальной части

суммарное F

149

24,2

173,2

Диаметр провода d, мм 17,1

Количество и диаметр проволок, шт×мм:

алюминиевых

стальных

26×2,7

7×2,1

Количество повивов, шт.

алюминиевой части

стальной части

2

1

Вес провода Gп, даН/км 600
Модуль упругости Е, даН/мм2 8,25·103
Температурный коэффициент линейного удлинения α, град-1 19,2·10-6
Предел прочности, даН/мм2 29
Удельная нагрузка от собственного веса γ1, даН/(м×мм2) 3,46·10-3

Допустимое напряжение, даН/мм2

при среднегодовой температуре σt.ср

при низшей температуре σt min

при наибольшей нагрузке σγ max

8,7

13,0

13,0

Таблица 2.2 - Физико-механических характеристики троса ТК-50

Сечение, мм2:

номинальное

фактическое Fт

50

48,6

Диаметр троса dт, мм 9,1
Количество и диаметр проволок, шт×мм 19×1,8
Количество повивов, шт. 2
Вес троса Gт, даН/км 417
Модуль упругости Ет, даН/мм2 20·103
Температурный коэффициент линейного удлинения αт, град-1 12·10-6
Предел прочности, даН/мм2 120
Удельная нагрузка от собственного веса γт1, даН/(м×мм2) 8·10-3

Допустимое напряжение, даН/мм2

при среднегодовой температуре σтt.ср

при низшей температуре σтt.min

при наибольшей нагрузке σтγ.max

42

60

60




3 Выбор унифицированной опоры

По исходным данным выбирается тип унифицированной промежуточной опоры ПБ110-8. Основные размеры опоры показаны на рисунке 3.1, технические характеристики опоры приведены в таблице 3.1.

H=26,0м; h1=3,0м; h2=13,5м; h3=4,0м; a1=2,0м; a2=3,5м; a3=2,0м; b=3,3м

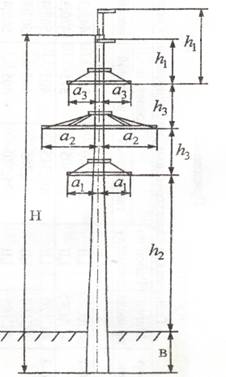

Рисунок 3.1 – Унифицированная железобетонная опора ПБ110-8

Таблица 3.1 – Технические характеристики опоры ПБ110-8

Марка провода Район по гололеду Пролет, м Масса, т
габаритный ветровой весовой
АС-150 III,IV 225 250 280 7,5

Расчетный пролет, м,

lр=α·lгаб,

где α=0,9 для ненаселенной местности;

lр=0,9·225=202,5.


4 Расчет проводов и троса на механическую прочность

4.1 Определение толщина стенки гололеда и величины скоростного напора ветра

Средняя высота подвеса проводов на опоре, м,

, (4.1)

где hi – расстояние от земли до j-ой траверсы опоры, м;

m – количество проводов на опоре;

λ – длина гирлянды изоляторов, м.

Для предварительных расчетов длина гирлянды изоляторов принимается для ВЛ 110 кВ 1,3 м.

=16,2.

Средняя высота подвеса троса на опоре, м,

=h2+2·h3+h1, (4.2)

=13,5+2·4+3=24,5.

Допустимая стрела провеса провода, м,

, (4.3)

где h2 – расстояние от земли до нижней траверсы, м;

Г – габаритный размер, м;

=6,2.

Допустимая стрела провеса троса, м,

[fт]= -(Г+2·h3+z), (4.4)

где z – наименьшее допустимое расстояние по вертикали между проводом и тросом в середине пролета, м, для lр=202,5 м z=4;

[fт]=24,5-(6+2·4+4)=6,5.

Высота приведенного центра тяжести провода и троса, м,

, (4.5)

=12;

=20,2

Толщина стенки гололеда для провода и троса, мм,

, (4.6)

где С – нормативное значение стенки гололеда, мм, (для 2-го района по гололеду С=10 мм);

 - поправочные коэффициенты на высоту и диаметр провода или троса

=9,3;

=10,2.

Скоростной напор ветра на провод и трос, даН/м2,

, (4.7)

где q – нормативный скоростной напор ветра, даН/м2;

kВ – поправочный коэффициент;

=65;

=81,25.

4.2 Определение удельных нагрузок на провод и трос

Удельная нагрузка от собственного веса, даН/(м∙мм2), берется из таблиц 2.1 и 2.2:

3,46·10-3;

8·10-3.

Удельная нагрузка от веса гололеда, даН/(м∙мм2),

, (4.8)

где d – диаметр провода или троса, мм;

F – фактическое сечение провода или троса, мм2;

g0=0,9·10-3 даН/(м∙мм2) – плотность гололедных отложений;

=4·10-3;

=11,4·10-3.

Удельная нагрузка от веса гололеда и собственного веса провода (троса), даН/(м∙мм2),

, (4.9)

·10-3=7,46·10-3;

·10-3=19,4·10-3.

Удельная нагрузка от давления ветра при отсутствии гололеда, даН/(м∙мм2),

, (4.10)

где kl – коэффициент, учитывающий влияние длины пролета на ветровую нагрузку;

kH – коэффициент, учитывающий неравномерность скоростного напора ветра по пролету;

СХ – коэффициент лобового сопротивления, равный 1,1 – для проводов диаметром 20 мм и более, свободных от гололеда; 1,2 – для всех проводов, покрытых гололедом, и для проводов диаметром меньше 20 мм, свободных от гололеда;

=5,7·10-3;

=13,1·10-3.

Удельная нагрузка от давления ветра на провод и трос при наличии гололеда, даН/(м∙мм2),

, (4.11)

где q′=0,25∙qmax для районов с толщиной стенки гололеда до 15 мм;

=4,1·10-3;

=15,1·10-3.

Удельная нагрузка от давления ветра и веса провода (троса) без гололеда, даН/(м∙мм2),

, (4.12)

·10-3=6,7·10-3;

·10-3=15,3·10-3.

Удельная нагрузка на провод от давления ветра и веса провода, покрытого гололедом, даН/(м∙мм2),

 (4.13)

=8,5·10-3;

=24,6·10-3.

4.3 Расчет критических пролетов

Первый критический пролет, м,

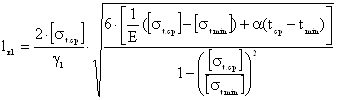

, (4.14)


где Е – модуль упругости, даН/мм2;

α – температурный коэффициент линейного удлинения материала провода, град-1;

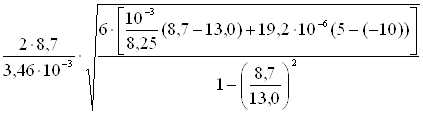

lk1=.

Выражение под корнем меньше нуля. Первый критический пролет – мнимый.

Второй критический пролет, м,

, (4.15)

где tгол – температура гололеда, равная -5ºС;

γmax=γ7;

=80,4.

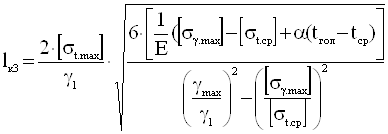

Третий критический пролет, м,

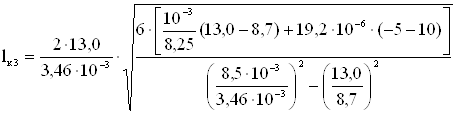

, (4.16)

=144,2.

В результате получается следующее соотношение критических пролетов и расчетного пролета: lк1 – мнимый, lр=202,5 м>lк3=144,2 м.

На основании полученных соотношений определяется исходный режим. Это режим максимальной нагрузки с параметрами: σ=[σγ.max]=13,0 даН/мм2, γ=γmax=8,5·10-3 даН/(м·мм2), t=tгол=-5°С.

4.4 Расчет напряжений в проводе

По уравнению состояния провода рассчитываются напряжения в проводе для режимов среднегодовой температуры – σtср, режима низшей температуры – σtmin и наибольшей нагрузки – σγmax.

Расчет напряжения в проводе для режима низшей температуры. В уравнение состояния провода подставляются все известные параметры.

, (4.17)

.

Полученное уравнение приводится к виду:
