Курсовая работа: Оценка уровня шума в помещении. Расчет средств защиты от шума

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

Тульский государственный университет

Кафедра аэрологии, охраны труда и окружающей среды

Контрольно-курсовая работа

по дисциплине «Безопасность жизнедеятельности»

на тему: «Оценка уровня шума в помещении.

Расчет средств защиты от шума»

Тула, 2007.

СОДЕРЖАНИЕ

Исходные данные………………………………………………………….…..….3

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума……………..………………………..…….4

2. Расчет звукоизолирующих ограждений, перегородок……………………….6

3. Звукопоглощающие облицовки………………………………….………..…..7

4. Список используемой литературы……………………………………………9

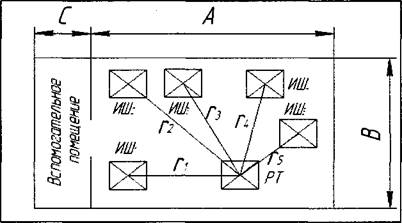

Дано: В рабочем помещении длиной А м, шириной В м, и высотой Н м
размещены источники шума – ИШ1, ИШ2, ИШ3, ИШ4 и ИШ5 с уровнями звуковой мощности. Источник шума ИШ1 заключен в кожух. В конце цеха находится помещение вспомогательных служб, которое отделено от основного цеха перегородкой с дверью площадью. Расчетная точка находится на расстоянии г от источников шума. Sт = 2,5м2

РАССЧИТАТЬ:

1. Уровни звукового давления в расчетной точке - РТ, сравнить с допустимыми по нормам, определить требуемое снижение шума на рабочих местах.

2. Звукоизолирующую способность перегородки и двери в ней, подобрать материал для перегородки и двери.

3. Звукоизолирующую способность кожуха для источника ИШ1. Источник шума установлен на полу, размеры его в плане - (а х b) м, высота - h м.

4. Снижение шума при установке на участке цеха звукопоглощающей облицовки. Акустические расчеты проводятся в двух октавных полосах на среднегеометрических частотах 250 и 500Гц.

Исходные данные

Величина	250Гц	500Гц	Величина	250Гц	500Гц
LР1	109	112	Δ1	8х10^10	1,6х10^11
L Р2	99	97	Δ2	8х10^9	5х10^9
L Р3	95	98	Δ3	3,2х10^9	6,3х10^9
L Р4	93	100	Δ4	2х10^9	1х10^10
L Р5	109	112	Δ5	8х10^10	1,6x10^11

А=	35 м ;	С=	8м;	r 1 =	7,5 м ;	r3 =	8,0 м ;	r5= 14 м ;
В=	20 м ;	Н=	9 м ;	r2 =	11 м ;	r4 =	9,5 м ;	LМАКС=1,5 м

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума.

Если в помещение находится несколько источников шума с разными уровнями излучаемой звуковой мощности, то уровни звукового давления для среднегеометрических частот 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц и расчетной точке следует определяет по формуле:

Здесь:

L - ожидаемые октавные уровни давления в расчетной точке, дБ; χ - эмпирический поправочный коэффициент, принимаемый в зависимости от отношения расстояния rот расчетной точки до акустического центра к максимальному габаритному размеру источника 1макс, рис.2 (методические указания). Акустическим центром источника шума, расположенного на полу, является проекция его геометрического центра на горизонтальную плоскость. Так как отношение r/lмакс во всех случаях, то примем и

определяется по табл. 1 (методические указания). Lpi - октавный уровень звуковой мощности источника шума, дБ;

Ф - фактор направленности; для источников с равномерным излучением принимается Ф=1; S - площадь воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку. В расчетах принять, где r - расстояние от расчетной точки до источника шума; S = 2πr2

= 2πr2 =	2	x	3,14	x	7,5	2 = 353,25 м2
= 2πr2 =	2	x	3,14	x	11	2 = 759,88 м2
= 2πr2 =	2	x	3,14	x	8	2 = 401,92 м2
= 2πr2 =	2	x	3,14	x	9,5	2 = 566,77 м2
= 2πr2 =	2	x	3,14	x	14	2 = 1230,88 м2

ψ- коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемый по графику рис.3 (методические указания) в зависимости от отношения постоянной помещения В к площади ограждающих поверхностей помещения

В - постоянная помещения в октавных полосах частот, определяемая по формуле , где по табл. 2 (методические указания) ; м - частотный множитель определяемый по табл. 3 (методические указания).

Для 250 Гц: μ=0,55 ; м3

Для 250 Гц: μ=0,7 ; м3

Для 250 Гц: ψ=0,93

Для 250 Гц: ψ=0,85

т - количество источников шума, ближайших к расчетной точке, для которых (*). В данном случае выполняется условие для всех 5 источников, поэтому т =5.

n- общее количество источников шума в помещении с учетом коэффициента

одновременности их работы.

Найдем ожидаемые октавные уровни звукового давления для 250 Гц:

L = 10lg ( 1x8x10/ 353,25 +1x8x10/ 759,88 + 1x3,2x10/ 401,92 + 1x2x10/ 566,77 +1x8x10/ 1230,88 + 4 х 0,93 х(8x10 + 8x10+
