ВВЕДЕНИЕ

Увеличение фонда добывающих нефтяных скважин, в том числе механизированных, сопряжено с постоянным ростом числа подземных ремонтов скважин.

Подземным ремонтом скважины называется комплекс работ, связанных с предупреждением и ликвидацией неполадок с подземным оборудованием и стволом скважины.

При ремонтных работах скважины не дают продукции. В связи с этим простои скважин учитываются коэффициентом эксплуатации Кэ, т.е. отношением времени фактической работы скважин к их общему календарному времени за месяц, квартал, год. Коэффициент эксплуатации в среднем составляет 0,94-0,98.

Подземный ремонт скважин условно можно разделить на текущий и капитальный. Текущим ремонтом скважин (ТРС) называется комплекс работ, направленных на восстановление работоспособности скважинного и устьевого оборудования, и работ по изменению режима эксплуатации скважины, а также по очистке скважинного оборудования, стенок скважины и забоя от различных отложений (парафина, гидратных пробок, солей, продуктов коррозии). Текущий ремонт скважин подразделяют на: планово-предупредительный (или профилактический) и восстановительный.

Планово-предупредительный ремонт скважин - это ремонт с целью предупреждения отклонений от заданных технологических режимов эксплуатации скважин, вызванных возможными неполадками в работе, как подземного оборудования, так и самих скважин. Планово-предупредительный ремонт планируется заблаговременно и проводится в соответствии с графиками ремонта.

Восстановительный ремонт скважин - это ремонт, вызванный непредвиденным резким ухудшением технологического режима эксплуатации скважин или их остановкой из-за отказа насоса, обрыва штанговой колонны и т.п.

Капитальным ремонтом скважин (КРС) называется комплекс работ, связанных с восстановлением работоспособности обсадных колонн, цементного кольца, призабойной зоны, ликвидацией сложных аварий, спуском и подъемом оборудования при раздельной эксплуатации и закачке

В настоящее время более 90 % всех ремонтов выполняется на скважинах с ШСНУ и менее 5 % - с УЭЦН.

При подземном ремонте скважин проводятся следующие операции:

а) транспортные - доставка оборудования на скважину;

б) подготовительные - подготовка к ремонту.

в) спускоподъемные -подъем и спуск нефтяного оборудования;

г) операции по очистке скважины, замене оборудования, ликвидации мелких аварий;

д) заключительные - демонтаж оборудования и подготовка его к транспортировке.

В данной курсовой работе рассматривается операция проведения спускоподъема нефтяного оборудования, а именно технология проведения СПО, оборудование и инструмент, применяемый при СПО, охрана труда и правила пожарной безопасности при СПО, а также меры по охране окружающей среды и недр при спускоподъемных операциях.

СПО занимают основную долю в общем балансе времени на ремонт скважины (в зависимости от характера подземного ремонта занимают от 50 до 80 % всего времени, затрачиваемого на ремонт, то есть фактически определяют общую продолжительность текущего ремонта). Технологический процесс СПО состоит в поочередном свинчивании (развинчивании) НКТ, являющихся средством подвески оборудования, каналом для подъема добываемой жидкости и подачи технологических жидкостей в скважину, а в некоторых случаях инструментом для ловильных, очистных и других работ.

Целью курсовой работы является обоснование проведения спускоподъемных операций в нефтяных и газовых скважинах в процессе выполнения в них ремонтных работ, описание технологии проведения данного вида операции, рассмотрение мер по охране труда, техники безопасности и противопожарной безопасности, а также расчет машинного времени при подъеме НКТ и расчет потребной длины талевого каната для проведения СПО.

1 ТЕХНИКО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1 Расчет машинного времени при подъеме насосно-компрессорных труб

Рассчитать машинное время на подъем насосно-компрессорных труб трактором-подъемником С-80 с лебедкой ЛТ-11 КМ, если длина одной трубы l = 8,5 м; длина бочки барабана lб = 0,695 м; диаметр бочки барабана dб = 0,355 м; диаметр талевого каната δ = 0,026 м; число струн оснастки талевого каната i =10; частота вращения барабана при разных скоростях, об/мин:

п1 =33,5 об/мин; п2 = 53,5 об/мин ; п3 = 107,5 об/мин и n4 = 168,5 об/мин;

1. Определяем длину каната, навиваемого на бочку барабана lk , м, по формуле

lк = (l + 0,5) i , (1)

lк = (8,5 + 0,5)×10 = 90 м.

где 0,5 м - высота подъема трубы над устьем скважины.

2. Определяем число витков талевого каната в одном слое а, витков, по формуле

 (2)

Таблица 1

Коэффициент, учитывающий замедление подачи крюка при включении и торможения лебедки

Подъемник	Скорость подъема	Значение k, когда скважина оборудована насосами
		штанговыми		электропогружными
		подъём	спуск	подъём и спуск
Трактор подъёмник С-80 с лебёдкой ЛТ-11 КМ	I, II, III, IV	1,2; 1,3	1,3	1,5

где с = 1 – уменьшение числа витков из-за неплотной намотки каната.

3. Определяем диаметр бочки барабана с учетом навиваемых слоев каната, di , м, по формуле

 (3)

где m = 1, 2 и 3.

В этом случае по формуле (3) получим:

при m = 1

d1 = 0,355 + 0,026 + 1,87 • 0,026 • 1 = 0,43 м;

при m = 2

d2 = 0,355 + 0,026 + 1,87 • 0,026 • 2 = 0,478 м;

при m = 3

d3 = 0,355 + 0,026 + 1,87 • 0,026 • 3 = 0,527 м;

4. Определяем длину каната в каждом слое барабана lki , м, по формуле

 (4)

в первом слое (m = 1)

lk1 = π•d1 •a = 3,14 • 0,43 • 26 = 35,1 м;

во втором слое (m = 2)

lk2 = π•d2 •a = 3,14 • 0,478 • 26 = 39,0 м;

в третьем слое (m=3)

lk3 = π•d3 •a = 3,14 • 0,527 • 26 = 43 м;

5. Определяем общую длину навитого каната в трех слоях l0 , м, по формуле

l0 = lk1 + lk2 + lk3 (5)

l0 = 35,1+ 39,0+43 = 117,1 м

Эта длина соответствует найденной полной длине каната, навиваемого на бочку барабана (90 м), а поэтому число рабочих слоев каната m = 3.

6. Определяем средний диаметр бочки барабана лебедки, dср , м, по формуле

 (6)

7. Определяем машинное время подъема на каждой скорости лебедки tm , мин, по формуле

 (7)

скорость I (n1 = 33,5 об/мин):

скорость II (n2 = 53,5 об/мин);

скорость III (n3 = 102,5 об/мин);

скорость IV (n4 = 163,5 об/мин);

1.2 Расчет потребной длины талевого каната

Определить необходимую длину талевого каната для оснастки талевой системы 4ģ5 на вышке ЭС-28-80 высотой 33 м.

1. Определяем потребную длину каната lК, м, по формуле

lК = НВ (n + 2) + l0 + l′ (1)

где n + 2 – число рабочих струн оснастки с учетом ходового и неподвижного концов талевого каната;

l0 – длина каната, постоянно навитого на барабан лебедки;

l′ - длина каната, необходимого на замену сработанной части ходового конца (l′ = 30 м)

lК = 33 (8 + 2) + 18 + 30 = 377 м;

Это в случае, когда передвижной подъемник установлен около рамного бруса вышки. Если ходовой конец талевого каната протянут через направляющий оттяжной ролик, к вычисленной длине каната необходимо добавить длину, равную высоте вышки + 10 м, т.е. (НВ + 10 м), тогда

lК = 377+ (22 + 10) = 420 м.

1.3 Технология проведения спускоподъемных операций

1.3.1 Подготовительные работы перед проведением спускоподъемных операций

Подготовительные работы проводят до начала ремонта скважины для обеспечения бесперебойной работы бригады по ремонту скважин. В процессе подготовительных работ проверяют состояние вышки (мачты), центровку ее по устью скважины, крепление оттяжек вышки или мачты, кронблока и талевой системы при необходимости ремонтируют площадку у устья скважины и мостки. Доставляют к скважине необходимое оборудование -трубы, штанги, талевый блок, подъемный крюк, канат и др. Выполняют оснастку и разоснастку талевой системы. При отсутствии вышки или мачты к скважине доставляют передвижной агрегат, устанавливают на площадке и укрепляют оттяжками. На скважинах с погружными центробежными электронасосами устанавливают кабеленаматыватель, закрепляют подвесной ролик на вышке или мачте для направления движения токоподающего кабеля. В случае необходимости глушения к скважине доставляют задавочную жидкость и промывочный агрегат.

1.3.2 Технология проведения спускоподъемных операций

СПО являются трудоемкими и в зависимости от характера подземного ремонта занимают от 50 до 80 % всего времени, затрачиваемого на ремонт, то есть фактически определяют общую продолжительность текущего ремонта. Технологический процесс СПО состоит в поочередном свинчивании (или развинчивании) НКТ, являющихся средством подвески оборудования, каналом для подъема добываемой жидкости и подачи технологических жидкостей в скважину, а в некоторых случаях инструментом для ловильных, очистных и других работ.

При спуске труб необходимо тщательно шаблонировать каждую из них, очищать резьбу трубы щеткой от грязи и песка, смазывать графитовой смазкой. Крепить трубы надо до отказа. Нельзя допускать спуск в скважину дефектных труб, то есть негерметичных, с поврежденной резьбой, кривых, помятых. Во избежание заедания торцов муфт за внутренний край эксплуатационной колонны тройников и крестовиков следует пользоваться направляющими воронками.

Спуск и подъем насосных штанг проводят так же, как и труб на более высоких скоростях ввиду их меньшей массы, чем НКТ. Поднятые штианги укладывают на мостки и между ними прокладывают деревянные рейки. Укладывание штанги должны иметь не менее шести опорных точек, равномерно распределенных по всей их длине. Провисание концов штанг и соприкосновение с грунтом не допускаются.

Для облегчения работы во время спуска штанг обратно в скважину, каждый последующий их ряд должен быть выдвинут к устью скважины против предыдущего ряда на 15-20 см. Обнаруженные при подъеме дефектные штанги откладывают в сторону и по окончанию ремонта убирают с мостков. Перед спуском насосных штанг в скважину каждую из них тщательно осматривают. Не допускается смешивание штанг, изготовленных из сталей различных марок. При спуске ступенчатой колонны необходимо строго придерживаться данных наряда. Перед свинчиванием резьбу тщательно очищают и смазывают графитовой смазкой, а затем закрепляют до отказа.

Отбракованные штанги доставляют на базу, где после сортировки, наиболее сохранившиеся штанги отбирают для применения их в неглубоких скважинах при небольших нагрузках.

Для составления колонны насосных штанг строго определенной длины применяют штанги укороченной длины. Свинчивание и развинчивание НКТ во время СПО выполняют с помощью автоматов АПР-2ВБ с приводом от электродвигателя, АПР-ГП с гидроприводом, механическим ключом КМУ-32 и КМУ-50 грузоподъемностью 32 и 50 т. КМУ-ГП с гидроприводом. При ремонте скважин с УЭЦН широкое применение получили ключи КМУ. Для свинчивания и развинчивания насосных штанг используют штанговые ключи АШК-Г и АШК-Т. Как было указано выше, резьбовое соединение смазывают графитовой смазкой, для приготовления которой рекомендуют следующие рецепты (по массе): первый: графит-50-60 %; технический жир-5%; каустическая сода -1,5%; машинное масло 33,5-43,5%. Второй: графит 30%; солидол 24%; машинное масло 35%; канифоль 2%.

В качестве смазки резьбовых соединений НКТ применяют и готовые консистентные смазки Р-2 или Р-402.

1.4 Оборудование и инструмент, применяемые при спускоподъемных операциях

1.4.1 Оборудование, применяемое при проведении спускоподъемных операций

Для выполнения подземных ремонтов скважин применяют различные комплексы оборудования и инструментов в сочетании с технологическими установкам. Оборудование это можно поставлять отдельными комплектами или узлами.

 К основному оборудованию, при помощи которого проводят СПО, относят подъемные лебедки и установки, монтируемые на самоходных транспортных базах (гусеничные или колесные). Подъемные установки в отличие от лебедок оснащены вышкой с талевой системой и ключами для свинчивания и развинчивания НКТ и насосных штанг. При выполнении капитальных ремонтов подъемные установки комплектуют насосным блоком, ротором, вертлюгом, циркуляционной системой и другим оборудованием.

 Наиболее широко применяют тракторный подъемник ЛПТ-8 и установки подъемные типов АзИНмаш-37А, УПТ-50, А-50М, АПР60/80, УПА-60,УПА-60А(60ģ80),УПА-100 и другие.

 При работе с подъемниками скважины должны иметь вышку или мачту с кронблоком, талевой системой с эксплуатационным крюком и оттяжным роликом.

Агрегат А-50М. Взамен агрегата А-50У выпускают модернизированный агрегат А-50М с повышенными надежностью и грузоподъемностью.

Агрегат A-50M также предназначен для освоения и ремонта нефтяных, газовых и нагнетательных скважин с проведением спускоподъемных операций с насоснокомпрессорными и бурильными трубами, промывки песчаных пробок, глушения скважин, циркуляции промывочного раствора при бурении, фрезеровании и разбуривании цементных стаканов для проведения ловильных и других работ по ликвидации аварий в скважинах. Все механизмы агрегата, кроме промывочного насоса, смонтированы на шасси КрАЗ-250 с подогревателем ПЖД-44-П. Промывочный насос 9МГр смонтирован на двухосном прицепе.

В качестве привода навесного оборудования используется ходовой двигатель в агрегате А-50У шасси КрАЗ-257, а в А-50М шасси КрАЗ-250. Мощность от двигателя отбирается через коробку отбора мощности 23, установленную на раздаточной коробке автомобиля. Карданный вал 21 коробки отбора мощности соединен с раздаточным редуктором 20, смонтированным на раме 22.

От раздаточного редуктора мощность отбирается при помощи клиновых ремней на компрессорную установку 4, питающую пневмоуправление 16 сжатым воздухом, а также на силовую передачу 29 через карданные валы 27 и 28. Через силовую передачу мощность передается на промывочный насос 26 при помощи карданного вала. Цепной передачей 30 в кожухе 32 осуществляется привод лебедки 6 и через промежуточный вал 33 привод бурового ротора. Переключение коробки отбора мощности на промежуточный вал выполняется рычагами управления зубчатыми муфтами 19.

В рабочем положении мачта 14 одной стороной опирается на лебедку, другой через домкрат 18 — на грунт. Установку мачты из транспортного положения в вертикальное — рабочее и обратно проводят посредством домкратов 7, цилиндры которых защищены кожухом. Кронблок мачты и талевый блок 10 оснащены талевым канатом 9. На мачте размещены подвеска ключей 11 и подвеска бурового рукава 12, который соединяется с насосом при помощи манифольда 25. При необходимости к талевому блоку можно подвесить вертлюг 13 с квадратной штангой 15. Нагрузка на крюке определяется при помощи индикатора веса 8, устанавливаемого на «мертвом» конце талевого каната. В транспортном положении мачта опирается на переднюю опору 1, размещенную на переднем буфере, где также находится балка для крепления силовых оттяжек 24, и на среднюю опору 2, на которой установлена вспомогательная электролебедка 3. Гидросистема 5 обеспечивает питание гидрораскрепителя 31 и гидроротора 17.

В состав установки входит также электрооборудование 34, узел управления и освещения шасси 36, установка запасного колеса и площадки оператора 35.

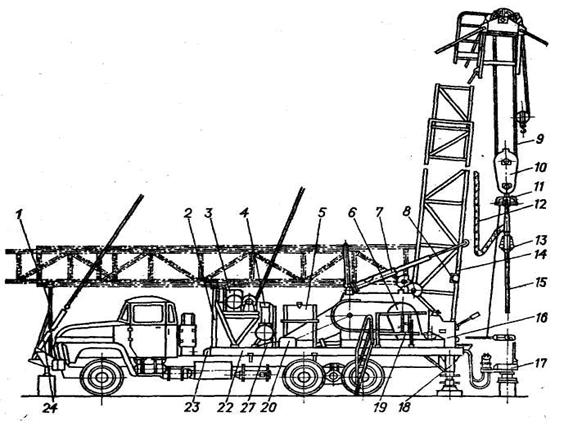

 Рис.1 Агрегат А-50М

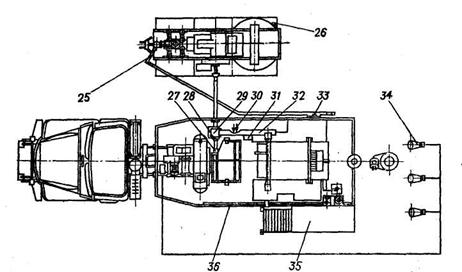

Рис. 2 Агрегат А-50М. Вид сверху

1 -передняя опора; 2 -средняя опора; 3 -электролебедка; 4-компрессорная установка; 5-гидросистема; 6-лебедка; 7-домкрат; 8-индикатор веса; 9-талевый канат; 10-талевый блок; 11-подвеска ключей; 12-подвеска бурового рукава; 13-вертлюг; 14-мачта; 15-домкратная штанга; 16-пневмоуправленне; 17-гидроротор; 18-домкрат; 19-зубчатая муфта; 20-редуктор; 21-карданный вал; 22-рама; 23-коробка отбора мощности; 24-силовые оттяжка; 25-маннфольд; 26-промывочный насос; 27, 28-карданные валы; 29-силовая передача; 30-цепная передача; 31-гидрораскрепитель; 32-кожух; 33-промежуточный вал; 34-электрооборудование; 35-площадка оператора; 36-узел управления и освещения шасси;

Кинематическая схема агрегата А-50М (рис.3) в отличие от схемы А-50У имеет два масляных насоса 2МН-250/100 вместо одного М-20 в агрегате А-50У. Привод навесного оборудования агрегата и насосного блока осуществляется от тягового двигателя автомобиля через коробку скоростей, включенную напрямую, и раздаточную коробку. Шестерни 16 и 17 раздаточной коробки автомобиля находятся в постоянном зацеплении с шестернями 3 и 2 коробки отбора мощности I , свободно сидящими на валу I. При включении зубчатой муфты две скорости передаются валу 1, затем через карданный вал 2 — первичному валу 3 раздаточного редуктора 14 с коническими шестернями 4 и 13. От вала 3 вращение передается через встроенный редуктор масляным насосам 11, питающим гидроротор 10 привода ротора 9 и гидроцилиндры подъема вышки. Масляные насосы включаются в работу посредством зубчатых муфт.

От шкива, сидящего на первичном валу 3, вращение клиновыми ремнями передается компрессору 12. От вторичного вала раздаточного редуктора вращение карданным валом IV сообщается валу V, на который посажена звездочка 5 цепной передачи привода лебедки 7. На консоли вала V на подшипниках качения установлен фланец, включаемый зубчатой муфтой; к фланцу прикреплен карданный вал VI привода промывочного насоса 6. Включение промывочного насоса выполняется зубчатой муфтой, посаженной на тот же консольный конец вала раздаточного редуктора. От вала V вращение цепной передачей передается валу VII силовой передачи, который, в свою очередь, соединен цепными передачами с валом VIII подъемного барабана 5.

Лебедка 7 имеет две шинно-пневматические муфты. Цепные передачи включаются шинно-пневматическими муфтами и передают валу подъемного барабана две скорости (большую и малую). В сочетании с двумя скоростями вала силовой передачи они обеспечивают четыре скорости вращения подъемного барабана, жестко сидящего на шпонках барабанного вала. При работе на первой скорости коробки отбора мощности посредством шиннопневматических муфт лебедки можно включить первую или третью скорости подъемного барабана, при работе коробки отбора мощности на второй скорости — вторую или четвертую.
