Курсовая работа: Геологическое строение и нефтегазоносность Цубукско-Промысловской зоны поднятий

3.2.2. Тектоника

В геотектоническом отношении территория Калмыкии охватывает северную часть Скифской эпигерцинской и южную часть Русской докембрийской плит. Сочленение этих двух крупных геотектонических элементов на территории Калмыкии происходит в пределах Каракульско-Смушковской зоны дислокации.

По данным сейсморазведки на всей территории Калмыкии регистрируется серия последовательно сменяющих друг друга преломленных волн граничными скоростями 6,5-7 км/с., непрерывно прослеживающихся в интервале от 70 до 130 км. От пункта взрыва в виде многофазного колебания. Основные характерные кинематические и динамические особенности этой группы волн, а также значительные величины кажущейся скорости свидетельствует о приуроченности ее в разрезе к ярко и резко выраженном физическому разделу, что позволяет всем исследователям условно отождествлять этот опорный преломляющий горизонт с поверхностью кристаллического фундамента. Породы кристаллического фундаменты бурением изучены на юго-восточном склоне Воронежской антиклизы. Они сложены преимущественно различными парагнейсами, амфиболитами и сланцами, которые прорваны магматическими породами кислого среднего состава. В них намечается два тектономагматических комплекса, испытавших стадии регионального метаморфизма: нижний – от амфиболитовой стадии до гранулитовой, верхний – от стадии зеленых сланцев до эпидоамфиболитовой. Абсолютный возраст нижнего комплекса составляет 2170 млн. лет, верхнего –1870 млн. лет, что отвечает завершающим эпохам карельской эры тектономагматической активности.

Комплексная интерпретация и обобщение геолого-геофизических материалов позволяют следующим образом охарактеризовать глубинное строение территории Калмыкии. Поверхность кристаллического фундамента, залегающая на глубинах 2,5 км., системой региональных разломов, относящихся к типичным скрытым, глубинным разломам разделена на крупные глыбы. Развиты разломы нескольких систем пространственной ориентировки, основными же, определяющими особенностями глубинной структуры, является дизъюнктивы северо-восточного и северо-западного направлений. На северо-западе территорий поверхность кристаллического фундамента погружается примерно до глубин 7 км. в сторону Прикаспийской впадины. Юго-западная часть впадины отличается более глубоким залеганием фундамента и значительно более интенсивной его тектонической расчлененностью. Здесь выделяются ярко-морфологически выраженные, отделенные друг от друга разломами Карасальская моноклиналь, Сарпинский прогиб и Астраханский свод. Таким образом, границы между Прикаспийской впадиной и кряжем Карпинского, четко разделяющихся по поверхности кристаллического фундамента, служит высокоамплетудный Каракульский разлом, отделяющий область относительно приподнятого его залегания от области существенно погруженной.

Сравнение сейсмогеологических и магнитогравиметрических характеристик, а также региональные общегеологические реконструкции дают основание предполагать, что на территории Прикаспийской впадины преломляющий горизонт связан с поверхностью фундамента, представленного магматическими и метаморфическими породами дорифейского возраста. Здесь, как и на юго-восточном склоне Воронежской антиклизы на геофизическом гранитогнейсовом слое залегает осадочный чехол. Данные сейсморазведки позволяет предполагать, что на территории Сарпинского прогиба и кряжа Карпинского на геофизическом базальтовом слое залегает осадочный чехол повышенной мощности, начинающийся доплитным комплексом верхнего протерозоя. Поверхность Мохоровичича на территории Калмыкии залегает на глубинах более 40 км. По подошве земной коры на севере выделяются две крупные структурные ванны, разделенные достаточно широким перешейком. Сопоставление их со структурами по поверхности кристаллического фундамента показывает, что восточная ванна отвечает левобережной вершине Астраханского свода и западной части Северо-Каспийского выступа, западная – двум зонам выступов Волгоградско-Камышенской и Антиповско-Щербаковской. На кряже Карпинского расположен обширный относительно приподнятый участок по подошве земной коры, отвечающий Элистинскому прогибу. Этот достаточно резкий подъем поверхности Мохоровичича проходит по Астраханскому и Северо-Манычскому разломам, которым в геомагнитном поле отвечают цепочки аномалий повышенной интенсивности.

Таким образом, для территории Калмыкии характерны обращенные структурные планы по подошве и кровле консолидированной земной коры. Выступы фундамента характеризуются увеличенными мощностями более 35 км., прогибы – сокращенными 15-25 км. Отмеченные существенные вариации мощностей указывает на значительную дифференциацию внутреннего строения фундамента, а также позволяют предполагать существование двух резко отличных друг от друга типов земной коры. Земная кора здесь характеризуется пониженными мощностями консолидированной части при увеличенной мощности геофизического базальтового слоя за счет отсутствия геофизического гранитогнейсового слоя. Все это типично для коры океанического типа, однако, общая мощность земной коры этих районов характерна для континентального ее типа. Поэтому можно считать, что на территории Сарпинского прогиба и кряжа Карпинского развита двухслойная земная кора субокеанического или переходного типа, которая по предполагаемому вещественному составу, мощности и геофизическим характеристикам аналогична земной коре современных глубоководных котловин внутренних морей – Средиземного, Черного, Каспийского.

На остальной территории развита, по-видимому, трехслойная земная кора типично континентального типа. Она характеризуется нормальной общей мощностью (50км.) и присутствием в консолидированной ее части гранитогнейсового и базальтового геофизических слоев.

Изложенное свидетельствует о сложном глубинном строении территории Калмыкии, сложных и специфических геологических процессах, протекавших в ее недрах на протяжении позднего протерозоя–палеозоя, связанных, в первую очередь, с проявлением субгоризонтальных тектонических движений.

Цубукское поднятие находится в сводовой, сложно построенной части погребённого вала Карпинского. Здесь на фоне узкой, вытянутой с северо-запада на юго-восток приподнятой зоны, разбитой многочисленными сбросами различных направлений, намечается несколько более или менее чётких локальных поднятий. Одним из них является Цубукское. На структурной карте этой зоны (рис. 4), построенной по кровле нижнеальбского подъяруса, Цубукское поднятие имеет вид небольшой куполовидной складки, несколько вытянутой в восток-юго-восточном направлении с углами падения пород на крыльях около 2-30. Западное и северное крылья поднятия нарушены сбросами. Амплитуда сводовой ненарушенной части поднятия около 60 м., размеры 8 x 5 км. Наличие и положение сбросов фиксируется поисковыми и структурными скважинами. Амплитуда сбросов по кровле продуктивного горизонта достигает 100 м. Описанный структурный план по нижнемеловым отложениям в принципе соответствует структурному плану верхнемеловых пород. Структурный план юрских отложений неясен, так как они вскрыты только одной скважиной.



Рис. 4. Структурная карта Цубукского месторождения

1 – изогипсы в м; 2 – тектонические нарушения

3.3. Гидрогеологическая характеристика

Гидрогеологическая характеристика месторождения изучена неполно.

По сумме геолого-геофизических наблюдений в разрезе Цубукского газового месторождения выделяются четыре водоносных комплекса: среднеюрский, нижнемеловой, верхнемеловой и плиоценовый. Однако исследовались пластовые воды только нижнемелового комплекса. В скв. 19 при опробовании аналога продуктивного горизонта за контуром газоносности получен приток сильно газированной высокоминерализованной воды с дебитом 69 м3/сутки. Плотность воды 1,053 г/см3, газоносность 1100 см3/л. Химический состав воды приведён в табл. 2. Тип воды хлоркальциевый. Статический уровень установился на отметке –15 м. (альтитуда устья – 14,3 м.). Температура воды на глубине 930 м. равна +610С. Растворённый в воде газ содержит (в %): метана 75,5; этана 6,7; пропана и бутана 4,1; азота 13,3.

3.4. Газоносность

Газовая залежь по всему контуру подпирается водой и относится к типу пластовых водоплавающих. По контуру газоносности залежь имеет размеры 2,62 x 1,8 км; площадь газоносности 328 га. Размеры залежи таким образом очень небольшие, что явилось одной из причин значительных затрат на её поиски. Вскрытая скв. 7 и 13 мощность газонасыщенной части составляет соответственно 12 и 14 м, в пределах залежи она изменяется от 29 м до нуля на контуре. Абсолютная отметка газоводяного контакта – 963 м. Начальное пластовое давление в залежи равно 104,4 атм., температура +610С. Дебиты газа на 7-мм диафрагме 68,9-71,4 тыс. м3/сутки. Запасы газа на 1/I 1964 г. составляют 827 млн. м3 по категории С1.

Плотность газа по воздуху 0,677–0,740. Характеристика его (в %) следующая: метана 74,7–81,5; этана 3,0–4,4; пропана 4,60–5,58; бутана 1,04–2,81; пентана и гексана 0,34–0,81; азота 8,9–12,0. Теплотворная способность газа 8250–8500 ккал/м3.

4. Тингутинское нефтегазовое месторождение.

4.1. Результаты геологоразведочных работ

Основанием для начала в 1959 г. поисково-разведочного бурения послужило открытие Олейниковского нефтегазового месторождения. Предварительных работ на площади месторождения не проводилось. По материалам бурения на Олейниковском месторождении установлено, что преобладающую роль в строении приподнятой и вытянутой в длину антиклинальной зоны играют отдельные тектонические блоки; некоторые из них содержат нефтяные и газовые залежи. С целью поисков таких блоков бурение было продолжено к западу от Олейниковского месторождения. В 1960 г. на Тингутинском месторождении получены промышленные фонтаны нефти и газа. Высказанная идея, таким образом, оказалась правильной. Однако воплощение её без предварительной подготовки площади потребовало огромного количества поисково-разведочных скважин. Всего с 1959 г. по 1966 г. пробурено 66 скважин суммарным метражом 73 675 м. Только 14 скважин оказались продуктивными.

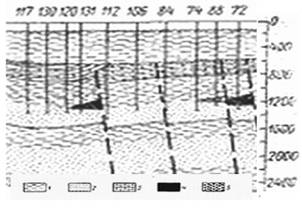

Рис. 5 Геологический профиль Тингутинского нефтегазового месторождения.

1–глины; 2–песчаники; 3–известняки; 4–нефтяные залежи; 5–газовые залежи.

4.2. Геологическое строение

В геологическом отношении территории принимают участие отложения двух эратем: мезозойской и кайнозойской.

В мезозой выделяются нижние и верхние отложения меловой системы.

В кайнозое выделяются палеогеновые, неогеновые и четвертичные отложения.

4.2.1. Литолого-стратиграфическая характеристика

Меловая система (К)

В меловых отложениях выделяют два отдела, это нижний и верхний.

В нижнем мелу (K1) скважинами вскрыт только альбский ярус.

Альбский ярус (K1al) разбит на три подъяруса: нижний, средний и верхний. Мощность отложений вскрытой части альба составляет 350-500 м.

 Нижнеальбский подъярус (K1al1). Вскрыт многочисленными разведочными скважинами. В этих отложениях найден характерный комплекс фораминифер нижнеальбского возраста. Литологически представлен песчаниками, песками, алевролитами серыми и зеленовато-серыми, местами карбонатными с прослоями глин тёмно-серых алевритистых. Нижнеальбские отложения являются главным продуктивным горизонтом. Отложения нижнеальбского подъяруса вскрыты и изучены только на 140 м.

Среднеальбский подъярус (K1al2). Фаунистически эти отложения очень бедны. Литологически разделен на две пачки: нижнюю и верхнюю. Нижняя пачка – глины тёмно-серые, почти чёрные, с прослоями алевролитов более светлых. Верхняя пачка – аналогичные глины с большим содержанием алевритистого материала. Средний альб залегает трансгрессивно на нижнеальбских отложениях. Мощность отложений достигает 120-155 м.

Верхнеальбский подъярус (K1al3). Залегает непосредственно на среднеальбских глинистых отложениях. При контакте пород с сеноманскими глинистыми отложениями установление контакта нижний – верхний мел затруднительно. Присутствует микрофауна альбского и сеноманского возрастов. Резкие колебания мощностей верхнего альба происходят в основном за счёт неравномерного размыва отложений предсеноманской трансгрессией. Литологически представлен глинами тёмно-серыми, слоистыми с прослоями преимущественно в нижней части алевролитов и песчаников светло-серых и серых. Мощность отложений колеблется от 90 до 200 м.

Верхний мел (K2). Очень широко распространены на описываемой территории. Верхнемеловые отложения представлены шестью ярусами: сеноманский (K2s), туронский (K2t), коньякский (K2k), сантонский (K2st), кампанский (K2km), маастрихтский (K2m). Сантон разделён на два подъяруса: нижний и верхний. Датский ярус на данной территории выклинивается. Верхний мел залегает на тёмно-серых глинах верхнего альба.

Сеноманский ярус (K2s). Вскрыт на данной территории практически всеми разведочными скважинами. Эти отложения содержат характерный комплекс фораминифер. На границе с нижним мелом залегают алевролиты серые, известковистые, с прослоями глин. Выше по разрезу – глины серые, сильно известковистые, с прослоями алевролитов. В кровле – алевролиты серые с буровым оттенком, с прослоями глин. Мощность отложений от 60 до 110 м.

Туронский ярус (K2t). Трансгрессивно залегает на размытой поверхности сеноманских отложений. Отложения содержат комплекс микрофауны. Отложения турона используют в качестве регионального маркирующего горизонта, репера, свидетельствующим о значительном изменении условий осадкообразования в туроне сравнительно с сеноманом и об установлении в туронское время на всей рассматриваемой одинаковых условий осадконакопления. Отложения сложены известняками мелоподобными с прослойками серых глин. Мощность отложений от 40 до 55 м.

Коньякский ярус (K2k). Вследствие литологического однообразия туронских–коньякских пород выделение этих ярусов затруднительно. На всей рассматриваемой территории турон-коньякские отложения слагают в основном меловые породы. Это обычно известняки мелоподобные, пелитоморфные, крепкие, с прослойками зеленовато-серой карбонатной глины. Мощность отложений от 20 до 35 м.

Сантонский ярус (K2st). Залегает трансгрессивно на турон-кампанских отложениях. Породы сантона отличаются значительным разнообразием и ритмичностью литологического состава, свидетельствующими о нарастании в это время интенсивности тектонических движений. Мощность от 0 до 60 м.

Нижнесантонский подъярус (K2st1). В скв. 76 были фаунистически охарактеризованы нижнесантонские отложения, которые являются хорошим маркирующим горизонтом. Породы сложены известняками светло-серыми, алевритистыми с линзовидными прослоями зеленовато-серых глин. Мощность отложений от 0 до 20 м.

Верхнесантонский подъярус (K2st2). Так же как и нижний является хорошим маркирующим горизонтом, репером. Породы сложены глинами светло-серыми, мергелистыми с линзами песка светло-серого и с прослоями мергеля зеленовато-серого, крепкого. Мощность отложений от 0 до 40 м.

Кампанский ярус (K2km). Трансгрессивно залегает на сантонских отложениях. Литологически кампанские породы весьма сходны с сантонскими, а так же с покрывающими их маастрихтскими. В известняках найдены фораминиферы кампанского возраста. Породы сложены мергелями зеленовато-серыми, известняками мелоподобными с прослоями глин мергелистых. Мощность отложений от 40 до 95 м.

Маастрихтский ярус (K2m). В основании яруса залегают конгломераты из галек известняка. К трещиноватым известнякам маастрихта приурочены локальные промышленные скопления газа. Породы сложены известняками белыми, пелитоморфными, плотными со стилолитовыми швами. Мощность отложений от 0 до 17 м.

Палеогеновая система (Р)

Палеоген на исследуемой территории представлен эоценом. Породы эоцена слагают известняки и мергели в нижней и глинами в верхней части. Известняки зеленовато-серые с прослойками сильно карбонатной зелёной глины. Мергели бурые, слабо глинистые. Глины серые, мергелистые. Мощность отложений незначительная в некоторых местах пропадает.

Неогеновая система (N)

На данной территории представлены плиоценовые отложения, а именно акчагыльский и апшеронский ярусы. Они трансгрессивно залегают на палеогеновых отложениях. Из разреза выпадают миоценовые отложения.

Акчагыльский подъярус (N2ak). Породы сложены глинами зеленовато-серыми и серыми с маломощными прослоями песка и песчаника. Известковистые породы. Мощность отложений от 110 до 245 м.

Апшеронский подъярус (N2ap). Породы сложены чередующимися глинами и песками зеленовато-серые, серые, известковистые. Мощность отложений от 200 до 280 м.

Четвертичная система (Q)

Антропогеновые отложения состоят из глин, песков и суглинков. Мощность от 115 до 125 м.

.

табл. 3. Стратиграфический разрез Тингутинского месторождения

Система	Отдел	Ярус, подъярус	Краткая литологическая характеристика	Мощность, м
Четвер- тичная			Глины, пески, супеси	115-125
Неогеновая	Плиоцен	Апшерон- ский	Чередующиеся глины и пески зеленовато-серые, серые, известковистые	200-280
		Акчагыль- ский	Глина зеленовато-серая и серая с маломощными прослоями песка и песчаника. Известковистые породы.	110-245
Палео- геновая	Эоцен	Форамини-феровые	Нижняя часть сложена известняками и мергелями, верхняя – глинами. Известняки зеленовато-серые с прослойками сильно карбонатной зелёной глины. Мергели бурые, слабо глинистые. Глины серые, мергелистые
Меловая	Верхний	Маастрихт- ский	Известняки белые, пелитоморфные, плотные со стилолитовыми швами	0-17
		Кампан- ский	Мергели зеленовато-серые, известняки мелоподобные с прослоями глины мергелистой	40-95
		Верхне- сантонский	Глина светло-серая, мергелистая с линзами песка светло-серого и с прослоями мергеля зеленовато-серого, крепкого	0-40
		Нижне-сантонский	Известняк светло-серый, алевритистый с линзовидными прослоями зеленовато-серых глин	0-20
		Коньякский	Известняк мелоподобный, пелитоморфный, крепкий, с прослоями зеленовато-серой карбонатной толщи	20-35
		Туронский	Известняки мелоподобный с прослойками серых глин	40-55
		Сеноман- ский	В основании толщи – алевролиты серые, известковистые, с прослоями глин. Выше по разрезу – глины серые, сильно из- вестковистые, с прослоями алевролитов. В кровле – алевролиты серые с буровым оттенком, с прослоями глин	60-110
	Нижний Нижний	Верхне- альбский	Глины тёмно-серые, слоистые с прослоями преимущественно в нижней части алевролитов и песчаников светло-серых и серых	184-190
		Средне- альбский	Нижняя пачка – глины тёмно-серые, почти чёрные, с прослоями алевролитов более светлых. Верхняя – аналогичные глины с большим содержанием алевритистого материала	120-155
		Нижне- альбский	Песчаники, пески, алевролиты серые и зеленовато-серые, местами карбонатные с прослоями глин тёмно-серых, алевритистых	Вскр. 140
