2. Обгрунтування виду експлуатаційних заходів та розрахунки обсягів робіт

Визначаємо види та обсяги робіт по ремонту дорожнього одягу з асфальтобетонним та цементобетонним покриттям. Вид ремонту визначаємо залежно від коефіцієнту міцності дорожнього одягу Кміц, коефіцієнту рівності Кр та коефіцієнту відносного зчеплення колеса з покриттям Кзч



де Еф – фактичний модуль пружності дорожнього одягу, МПа;

Епотр – потрібний модуль пружності дорожнього одягу;

Sгр – гранична рівність дорожнього покриття за поштовхоміром, см/км;

Sф – фактична рівність покриття за поштовхоміром, см/км;

φф – фактичний коефіцієнт зчеплення колеса з покриттям;

φдоп – мінімально допустимі за умовами безпеки руху значення коефіцієнта зчеплення колеса з покриттям.

Вид ремонту визначаємо в такій послідовності. Розраховуємо значення Кміц, Кр, Кзч. Якщо Кміц < Кmin, то незалежно від значень Кр та Кзч призначають капітальний ремонт дорожнього одягу. Якщо Кміц ≥ Кmin, то дорожній одяг міцний і не існує необхідності його зміцнення. В цьому разі розглядаємо значення показників Кр та Кзч. Якщо хоча б один з них менший ніж одиниця, призначають поточний ремонт. Експлуатаційне утримання виконуємо на всіх ділянках щорічно.

Для першої ділянки:

Кmin=0,95 – для одягу капітального типу другої технічної категорії,

Кміц=0,99> Кmin=0,95, призначаємо поточний ремонт, оскільки Кз<1, та маючи на меті поліпшення зчепних якостей покриття.

Для другої ділянки:

Призначаємо для другої ділянки капітальний ремонт, оскільки Кміц=0,76  Кmin=0,95; для підсилення дорожнього одягу.

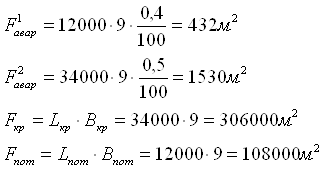

Обсяг робіт для капітального, середнього та поточного ремонтів дорожнього одягу являє собою площу поверхні, що підлягає ремонту (м2):



де Lкр, Lпот, Lі – відповідно довжини ділянок дороги, на яких необхідно виконати роботи з капітального, поточного ремонту та аварійні роботи, м;

Вкр, Впот, Ві – відповідно ширина поверхні дорожнього одягу із зміцненими смугами узбіч на ділянках капітального, поточного ремонту та аварійних робіт, для другої технічної категорії ця величина дорівнює 9м;

Fi – ступінь пошкодження поверхні дорожнього одягу, 0,4% та 0,5% для першої та другої ділянки відповідно.

Для обгрунтування виду ремонтних робіт будуємо лінійний графік показників експлуатаційної якості автомобільної дороги (рис. 2.1).

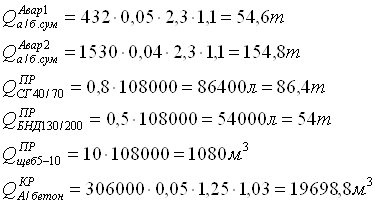

Потрібну кількість матеріалів для ремонтів дороги визначаємо за залежностями:

де  – об’єм матеріалів відповідно для капітального, поточного ремонту та аварійних робіт, м3;

 – вага матеріалів відповідно для капітального, поточного ремонту та аварійних робіт, т;

h, hi – відповідно товщина шару зміцнення при капітальному ремонті та глибина вибоїни при аварійних роботах, м;

Ку – коефіцієнт ущільнення суміші: для асфальтобетону – 1,25, для цементобетонну - 1.0;

Квтр, Квтрі – коефіцієнти втрат відповідно при капітального ремонту та аварійних робіт: приймаємо Квтр=1,03-1,05, Квтрі=1,05-1,1;

 - середня щільність сухого матеріалу в ущільненому стані відповідно для капітального ремонту та аварійних робіт, т/м3;

gv, gm – питомі витрати матеріалів для поточного ремонту відповідно за об’ємом (м3/1000м2) та вагою (кг/м2).

Результати розрахунків обсягів робіт та потреби матеріалів зводимо в таблицю.

Таблиця 2.1 - Об’єми робіт та матеріалів

Кілометри	Вид ремонту, робіт	Обсяг робіт, м2	Витрати матеріалів
			назва матеріалу	одиниця вимірювання	кількість
0-12	Поточний	108000	Чорний щебінь (5-10мм)	м³	1080
			Бітум БНД 130/200	т	54
			Бітум СГ 40/70	т	86,4
	Аварійні	432	А/бетонна суміш	т	54,6
12-24	Капітальний	306000	Асфальтобетон	м³	19698,8
	Аварійні	1530	А/бетонна суміш	т	154,8

3. Весняне, літнє та осіннє утримання дороги

Роботи з експлуатаційного утримання.

При утриманні виконуються роботи по:

1. Земляному полотну та водовідводу:

- профілювання та планування узбіч і укосів на окремих ділянках;

- ліквідація неорганізованих з’їздів;

- профілювання ґрунтових автомобільних доріг та об'їздів;

- ліквідація розмивів, промоїн, деформацій і руйнувань земляного полотна;

- розчищення земляного полотна від обвалів, зсувів, селевих виносів, осипів та каменепадів, снігових лавин;

- прочищення водовідвідних канав;

- догляд за водовідводом з поверхні дорожнього одягу і земляного полотна, в тому числі біля автобусних зупинок, майданчиків відпочинку, павільйонів та ін.

2. Дорожньому одягу та покриттю:

- засипання кам’яними матеріалами місць виступу органічних в’яжучих на поверхню покриття;

- розборка ділянок доріг;

- відновлення та заміна окремих бордюрів.

3. Штучних спорудах:

- ліквідація пошкоджень елементів штучних споруд (бар’єрних та перильних огороджень, настилів, стояків та підпірних стінок, дренажних систем, конусів, ремонт кам’яної кладки, штукатурки та ін.);

- усунення деформацій, тріщин, руйнувань захисних шарів;

- фарбування елементів мостових споруд чи їх окремих елементів;

- антисептування та заміна пошкоджених елементів дерев’яних мостів;

- заміна дефектних заклепок, болтів;

- ліквідація незначних пошкоджень наплавних мостів;

- ліквідація розмивів та відновлення, укріплення берегів у зоні штучних споруд;

- виявлення тріщин і сколювань на бетонних елементах і своєчасне прийняття запобіжних заходів;

- видалення сторонніх предметів для забезпечення стоку зливних та паводкових вод;

- заготовка щитів, закриття восени і відкриття весною отворів труб;

- утримання та обслуговування наплавних мостів – збирання та розбирання сезонних (тимчасових) споруд, догляд за підйомними та розбірними механізмами, наплавними засобами;

- улаштування реперів на підходах до штучних споруд та міток на прогонових будовах для інструментального спостереження за проблемними мостами;

- гідрофобізація елементів мостів.

4. Дорожніх пристроях і облаштуванню доріг:

- усунення пошкоджень елементів архітектурно-художнього оформлення та благоустрою автомобільних доріг;

- фарбування елементів облаштування автомобільних доріг;

- забезпечення освітлення на ділянках доріг у межах населених пунктів, транспортних розв'язках та штучних спорудах, на яких відповідними органами встановлено потребу освітлення;

- встановлення лічильників для підрахунку інтенсивності руху автотранспорту;

- утримання служби та засобів технологічного дорожнього зв'язку;

- організація та обслуговування інформаційного забезпечення;

- організація та обслуговування комп’ютерних мереж.

5. Організації та безпеці дорожнього руху:

- заміна та встановлення відсутніх окремих дорожніх знаків, шлагбаумів і стовпчиків, знаків індивідуального проектування, світлоповертальних елементів, усунення незначних пошкоджень огороджень, напрямних пристроїв;

- відновлення або нанесення нової вертикальної та горизонтальної розмітки, влаштування огороджень протяжністю до 1000 м;

- влаштування тимчасової горизонтальної розмітки;

- оборка гірських схилів уздовж доріг.

6. Озелененню:

- влаштування алейних чи декоративних насаджень;

- видалення та заміна старих дерев;

- прибирання старих, повалених та аварійних дерев, які створюють або можуть створити аварійну ситуацію;

- обрізання дерев, що заважають видимості водіям транспортних засобів;

- ліквідація чагарникової порослі на узбіччях і смузі відводу, укосах, розділювальній смузі, бермах;

- періодичне скошування трави, боротьба з бур'янами у межах земляного полотна на узбіччях і в смузі відводу, бермах; підсівання травосуміші на окремих місцях;

- догляд за придорожніми лісонасадженнями;

- вирощування саджанців в розсадниках та посадка їх замість видалених, забезпечення елементами декоративного оформлення;

- засівання багаторічними травосумішами поверхні укосів насипів і виїмок, розділювальної смуги, місць біля майданчиків зупинок транспортних засобів, майданчиків відпочинку, влаштування квітників з додаванням гумусового ґрунту і проведення агротехнічних заходів.

7. Прибиранню:

- забезпечення санітарного стану та естетичного вигляду смуги відводу;

- прибирання сторонніх предметів з проїзної частини;

- знепилювання та систематичне очищення проїзної частини, узбіччя, майданчиків відпочинку, автопавільйонів, переходів пішохідних доріжок і тротуарів від сміття та бруду;

- очищення від бруду елементів огородження і перил, дорожніх знаків;

- очищення від бруду та сміття мостів та труб.

Роботи з капітального ремонту.

До капітального ремонту автомобільних доріг і дорожніх споруд відносяться роботи по:

1. Земляному полотну та водовідводу згідно з ВБН В.2.3-218-171:

- виправлення земляного полотна у плані, поздовжньому і поперечному профілях на окремих ділянках; усунення руйнувань на ділянках, що виникли внаслідок недостатнього водовідводу;

- влаштування дренажів, ізолюючих прошарків; укріплення укосів та інші роботи, що забезпечують стійкість земляного полотна;

- відновлення діючих та влаштування нових споруд водовідводу, берегозахисту та зливової каналізації;

- влаштування земляного полотна та водовідводу на розширеннях для додаткових смуг, на підйомах, майданчиках для зупинки і стоянки транспортних засобів, на перехрестях (у тому числі у різних рівнях), майданчиках відпочинку, під'їзних автомобільних дорогах до розв'язок, об'єктів дорожньо-ремонтних служб, об'єктів сервісу, до діючих прикордонних пунктів та пунктів пропуску;

- розкриття виїмок для забезпечення видимості на кривих у плані;

- уположення укосів земляного полотна до нормованих значень;

- рекультивація земель, що використовувались як ґрунтові та піщані кар'єри, а також при розміщенні елементів дороги, споруд при прокладанні за новим напрямком.

2. Дорожньому одягу та покриттю згідно з ВБН В.2.3-218-186:

- підсилення та влаштування нового дорожнього одягу в місцях розширення проїзної частини, виправлення і перебудови земляного полотна, на перехрестях (у тому числі у різних рівнях), примиканнях, розворотних майданах,встановлення нових бордюрів і укріплюючих смуг по краяхудосконалених покриттів;

- ліквідація колій глибиною більш 45 мм із заміною нестабільних шарів дорожнього одягу методами фрезерування і регенерації на ширину смуг руху або на всю ширину покриття з укладанням одного чи декількох шарів асфальтобетону;

- поновлення профілю щебеневих, гравійних поліпшених покриттів з додаванням кам'яних матеріалів більше 500 м3 на один кілометр;

- влаштування і ремонт віражів на горизонтальних кривих;

- перемощування бруківок з повною чи частковою заміною піщаної основи або влаштування удосконалених покриттів з використанням старих бруківок (понад 50 % загальної площі) як основи;

- влаштування тротуарів протяжністю до 1000м;

- влаштування більш удосконалених типів покриттів з використанням старих, як основи;

3. Штучних спорудах згідно з СНиП 2.05.03; СНиП 3.06.04; ДБН В.2.3-6:

- перебудова існуючих мостових споруд і водопропускних труб;

- підсилення, поширення мостових споруд з доведенням їх габаритів та(або) вантажопідйомності до розрахункових;

- заміна, відбудова та підсилення опор, торкретування поверхні, відновлення облицювання масивних опор, цементація кам'яної кладки, заміна дренажу, ліквідація місцевих розмивів біля опор;

- поновлення, підсилення, заміна елементів прогонових будов і опорних частин (заміна пошкоджених елементів поясів і ферм металевих прогонів, заміна балок прогонових будов, заміна опорних частин тощо), встановлення їх в проектне положення;

- заміна залізобетонних та металевих огороджень;

- заміна тротуарних блоків;

- заміна гідроізоляції та покриття проїзної частини ;

- заміна перехідних плит сполучення мостової споруди з насипом, в тому числі з відновленням дренуючої засипки.

І т. інше.

Роботи з поточного (планово-попереджувального) ремонту.

При поточному (планово-попереджувальному) ремонті виконуються роботи по:

1. Земляному полотну і водовідводу:

- усунення окремих пошкоджень земляного полотна, дренажних та водовідвідних споруд, підвідних і відвідних русел біля мостів і труб;

- зменшення ухилів насипів;

- ліквідація неорганізованих з'їздів;

- влаштування ґрунтових банкетів і берм для захисту укосів від розмивів і для затримки принесеного снігу;

- відновлення водовідводу на перехрестях і примиканнях, майданчиках для зупинки, стоянках автомобілів, під'їзних дорогах до об'єктів дорожньо-ремонтної служби, визначних місць, поромних переправ і т. ін.;

- ліквідація деформацій і руйнувань земляного полотна;

- розчистка обвалів, зсувів, селевих виносів, осипів та каменепадів;

- укріплення узбіч та укосів земляного полотна і виїмок;

- термінові роботи по ліквідації пучин.

2. Дорожньому одягу та покриттю:

- влаштування поверхневих обробок та інших шарів зносу для підвищення шорсткості, поліпшення рівності покриттів і вирівнювання поперечного профілю;

- ремонт та відновлення зношених верхніх шарів цементобетонних, асфальтобетонних та інших покриттів, у тому числі за технологією регенерації та профілювання, діагностика дорожніх одягів;

- влаштування тонкошарових покриттів з емульсійно-мінеральних та асфальтобетонних сумішей поверх існуючих дорожніх одягів;

- розшивка та герметизація тріщин та швів на покриттях;
