Курсовая работа: Проектування кабельних ліній зв’язку на залізницях

тягова підстанція         20

пост секціонування контактної мережі   3

черговий пост контактної мережі  5

2 Відгалуження від кабелю рекомендується виконувати низькочастотними кабелями ТЗАПБ, ТЗАВБ, ТЗПАПБП. Кабелі ТЗАПБ, ТЗАВБ виробляються ємністю 3, 4, 7, 12, 14, 19, 27 і 37 четвірок, кабель ТЗПАПБП — 4, 7, 14 і 19 четвірок.

Необхідна ємність і довжина розраховується від кожного об'єкта у відповідності з числом ланцюгів, що відгалужуються до об'єкта і віддаленням його від траси кабелю.

Для монтажу кабельної магістралі передбачається застосування такої кабельної арматури:

прямих (єднальних) свинцевих муфт типу МСП-7, МСП-14 і МСПК-14, розрахованих на сполучення будівельних довжин кабелів ємністю, відповідною 4, 7 і 14, 19 четвірок;

б) газонепроникних свинцевих муфт для кабелів усіх марок ГМС-4 — для кабелів з числом жил не більшим 21, ГМС-7М — для кабелів з числом жил не більшим 40, ГМСМ-60 — для кабелів ємністю не більша 60 жил. Газонепроникні муфти встановлюються на кабелях відгалуження для запобігання витоку повітря з кабелю який знаходиться під надлишковим газовим тиском;

в) прямих (єднальних) свинцевих муфт типу МС-20, МС-25, МС-30, МС-40, які встановлюються на кабелях відгалужень і необхідних для монтажу газонепроникних муфт. Означені муфти розраховані на кабелі ємністю 4х4, 7х4, 14х4 і 19х4 відповідно;

г) розгалужувальних муфт (трійникових) типу МСТ7х7, МСТ14х7, МСТ14Х12, МСТ14Х14, МСТ 7х7х7, МСТ 7х12, МСТ 14х7х7, МСТ 14х7х12, які встановлюються в місцях відгалужень і розраховані на ємність магістрального кабелю на 7 і 14 четвірок і кабелів відгалужень 7, 12, 14 четвірок;

д) чавунних прямих (С-35, С-50, С-55, С-60) і трійникових (Т-35, Т-50, Т-55, Т-60) муфт, які встановлюються на свинцеві прямі, газонепроникні і трійникові муфти підземних кабелів для захисту їх від механічних пошкоджень.

е) міжміських кабельних боксів БМ1-1, БМ1-2, БМ2-2, БМ2-3, для кінцевої

розділки ввідних кабелів в приміщеннях об'єктів, зв'язку і розрахованих на введення одного або двох кабелів при кількості плінтів на боксах від одного до трьох;

ж) малогабаритних кабельних боксів БМШ-1 і БМШ-2 з одним або двома плінтами, розрахованих на встановлення в релейних шафах автоблокування або переїзної сигналізації.

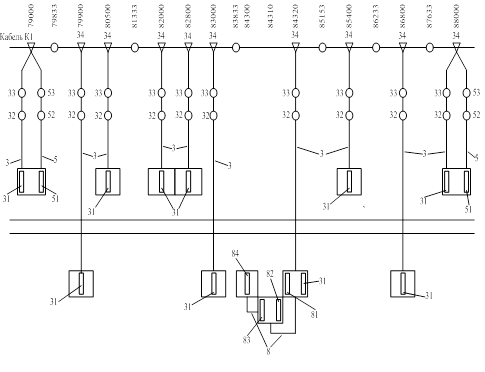

За існуючою типовою нумерацією кабель, від якого робляться відгалуження на перегонах, позначається К1; кабелі, що відгалужуються, мають номер 3 і 5, кабель вторинної комутації — 8.

Боксам, якими закінчуються кабелі відгалужень, присвоюються двозначні номери: перша цифра відповідає номеру кабелю відгалуження, друга — одиниця. Кабель вторинної комутації закінчується боксом з номером 82.

Єднальні газонепроникні і розгалужувальні муфти на кабелях відгалужень мають двозначний номер, перша цифра якого відповідає номеру кабелю, друга — типу муфти: єднальної — 2, газонепроникної — 3, розгалужувальної — 4. Бокси, які встановлені в релейних шафах на схемі заштриховуються.

Рисунок 2.2

Таблиця 2.1 - Розрахункова таблиця кабелів відгалуження та вторинної комутації.

Ординати об'єктів зв'язку	Тип відгалуження (об'єкт зв'язку)	Кола відгалуження, які вводяться		Число необхідних пар кабелю	Ємність і маркування вибраного кабелю	Відстань по трасі до об’єкта, м	Додаткові витрати кабелю, м	Загальна довжина кабелю, м
		Шлейфом	Пара-лельно
1	2	3	4	5	6	7	8	9
79000	ПЗ	ПГЗ, ЕДЗ, ЛПЗ, ЗЕМ, ДБК, ВГЗ, ПЗ, ПРЗ, ПГЗ, МЖЗ, Пр-зд, ТУ, ТС, СЦБ	–	42	2ЧТЗАПБ 12Ч4Ч0,9	5	20,1	25,1
79900	ТП	ТУ, ТС	ЕДЗ, ПЗ	6	ТЗАПБ 3Ч4Ч0,9	94	21,88	115,88
80500	РШ-Вх	ПГЗ, СЦБ	ПДЗ	17	ТЗАПБ 12Ч4Ч0,9	27	0,54 3,54	30,54
82000	РШ-С	ПГЗ, МЖЗ, СЦБ	–	18	ТЗАПБ 12Ч4Ч0,9	27	3,54	30,54
82800	ОП	ПГЗ, МЖЗ	ПЗ	7	ТЗАПБ 3Ч4Ч0,9	5	5,1	10,1
83000	РШ-С	ПГЗ, МЖЗ, СЦБ	–	18	ТЗАПБ 12Ч4Ч0,9	47	3,94	50,94
84300	РШ-С	ПГЗ, МЖЗ, СЦБ	–	18	ТЗАПБ 12Ч4Ч0,9	10	3,2	13,2
84310	РШ-АПС	ПГЗ, МЖЗ, Пр-зд, СЦБ	ПДЗ, ЛПЗ	18	ТЗАПБ 12Ч4Ч0,9	12	3,24	15,24
84320	ПБ	ПГЗ, МЖЗ, Пр-зд, СЦБ	ПДЗ, ЛПЗ	22	ТЗАПБ 12Ч4Ч0,9	49	5,98	54,98
85400	РШ-С	ПГЗ, МЖС, СЦБ	–	18	ТЗАПБ 12Ч4Ч0,9	27	3,54	30,54
86800	РШ-Вх	ПГЗ, СЦБ	ПДЗ	17	ТЗАПБ 12Ч4Ч0,9	47	3,94	50,94
88000	ЭЦ	ПГЗ, ЕДЗ, ЛПЗ, ЗЕМ, ДБК, ВГЗ, ПЗ, ПРЗ, ПГЗ, МЖЗ, Пр-зд, ТУ, ТС, СЦБ	–	42	2ЧТЗАПБ 12Ч4Ч0,9	5	5,1	10,1

Таблиця 2.2
