| Курсовая работа: Определение температуры факела исследуемой газовой горелкиПолучаемое пламя на протяжении значительного удаления от сопла стабильно и осесимметрично. Это разрешает нам применять термоэлектрические методы определения температур. В качестве термоэлектрического датчика применяется хромель-алюмеливая дифференциальная термопара. Рабочий спай термопары, помещаемый в пламя крепится на электроизолирующей тефлоновой подставке, закрепленной на препаратоводителе, конструкция которого позволяет перемещение в горизонтальном и вертикальном направлениях, что дает возможность измерить температуру в любой точке факела. Регистрирование т.э.д.с. осуществляется с помощью осциллографа С1-112А. 4 1 3 8 7 5 6 14
9
10
15

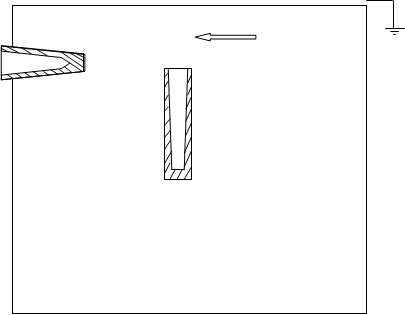

12 11 2 2 8 13 Рис.4. Схема экспериментальной установки

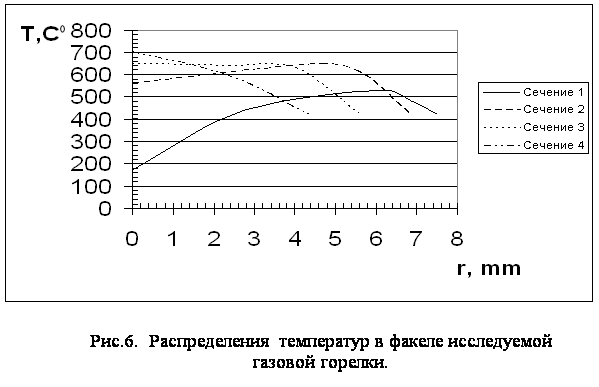

Распределение температур в факеле исследуемой горелки
2 5 1 5
2 5 3 1

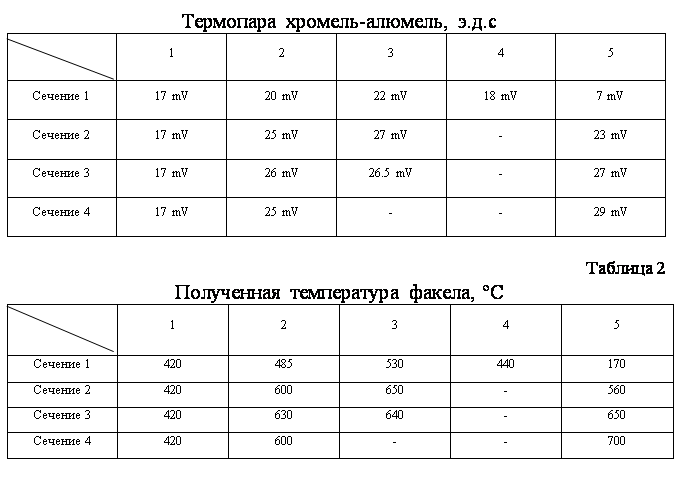

2 5 3 1 2 5 4 3 1 Рис.5. Экспериментальное распределение температур в факеле исследуемой горелки. Таблица 1.
Из газового баллона (13) газ (пропан-бутан) через редуктор (12) по трубопроводу подавался на игольчатый клапан (9), с помощью которого регулировалась подача газа. После чего газ пройдя через ротаметр (11) и пламегаситель (10) попадал в горелку. Пламегаситель использовался с целью безопасности, для предотвращения эффекта попадания пламени в трубопровод и возгорания газового баллона. Рабочим телом в пламегасителе являлась металлическая стружка (в частности алюминий) с большим коэффициентом теплопроводности. Конструкция горелки допускала регулировку (14) подачи окислителя (воздуха) в рабочий объем, тем самым достигалось стационарность пламени. Хромель-алюмелевая рабочая термопара (4) устанавливалась на препаратоводитель (1), который позволял перемещать рабочий спай термопары по вертикали и горизонтали с точностью 0,05 см. Второй спай термопары (5) находился при 0º С, чтобы исключить влияние температуры окружающей среды. Для того чтобы определить структуру факела нами была измерено распределение температур в четырех горизонтальных сечениях. Четко прослеживается наличие малого конуса в пламени горелки. Сечения выбирались следующим образом: 1-е сечение – у сопла горелки, 2-е сечение – на расстоянии 1/3 от общей длины малого конуса, 3-е сечение - на расстоянии 2/3 от общей длины малого конуса, 4-е сечение – у вершины малого конуса. Анализируя полученные результаты можно сказать следующее: структура полученного факела аналогична найденной в работе [6]. Геометрически факел представляет собой сужающуюся вверх осесимметричную структуру. Внутри большого конуса светло-синего цвета наблюдается малый конус насыщенного голубого цвета. У вершины малого (внутреннего) конуса располагается зона желтого свечения, соответствующая найденной в работе [6], разложению тяжелых углеводородов и образованию конденсированной дисперсной фазы углерода (сажи). Факел стабилен приблизительно до зоны желтого свечения, располагающейся на расстоянии ¾ длины факела начиная от торца сопла. Данная нестабильность обусловила невозможность получения точных значений температур верхней четверти факела. По оси факела температура возрастает по мере удаления от торца сопла и достигает максимума у нижнего края зоны желтого свечения. Далее наши измерения регистрируют падение температуры пламени, таким образом данные по указанной выше причине (нестабильности) мы привести не можем. Нам представляется, что как и в работе [6], механизм горения у торца сопла носит диффузионный характер. По мере продвижения по факелу, перемешивание окислителя и горючего улучшается и определенную роль начинает играть кинетическая составляющая, что и обуславливает повышение температуры у края зоны желтого свечения. Что касается постоянства температуры внешнего края большого конуса, то она по нашему мнению определяется диффузией окислителя из внешнего воздуха в зону реакции. Таким образом полученная структура факела по нашему мнению обусловлена режимом диффузионного горения горючего (пропан-бутановая смесь применяемая в бытовой технике и окислителя воздуха) с постепенным увеличением кинетической составляющей (и температуры), которая достигает максимального значения у нижнего края зоны желтого свечения. ГЛАВА 3. ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ БЕСКОНТАКТНЫХ ОПТИЧЕСКИХ МЕТОДОВ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ДЛЯ ИССЛЕДУЕМОЙ ГОРЕЛКИ. Полученные экспериментальные результаты хорошо описывают распределение температур в факеле стационарного пламени. В случае быстропротекающих процессов или нестационарных пламен необходимо получить более высокое временное и пространственное разрешение. Это может быть достигнуто с помощью применения оптических методов определения температур. Таким образом нами для получения распределения температур в верхней части пламени предполагается использовать методику предложенную в [8]. Изготовленный в указанной работе прибор и предложенная методика разрешает регистрировать излучение из локального объема факела одновременно на четырех длинах волн. Это с одной стороны разрешает избежать ошибок при случайном попадании одной из рабочих длин волн на длину волны соответствующей линии излучения элемента или в полосу излучения молекулярного спектра. Таким образом применение указанной методики позволит нам в дальнейшем регистрировать быстропротекающие процессы. И в случае необходимости совместив одну из рабочих длин волн с характеристической линией излучения исследуемой реакции сделать заключение о механизме горения интересующего нас вещества. Выводы. 1. Примененная методика измерения температур с помощью термопары дала возможность получить распределение температур в факеле в зоне его устойчивого горения. 2. Определенное распределение температур в факеле позволяет сделать предположение о диффузионном режиме горения у сопла, и последующим возрастанием роли кинетического режима горения с увеличением расстояния от торца факела, и достижения максимальных температур у нижнего края зоны желтого свечения. 3. Постоянство температур внешней поверхности факела определяется диффузией кислорода из внешнего воздуха в зону реакции. 4. Для получения более точных результатов и в частности в верхней части факела, необходимо применять методики определения температур оптическими методами, обладающими большим пространственным и временным разрешением. Список литературы 1. Линевег Ф. Измерение температур в технике. Справочник. Пер. с нем. 1980 544 с. 2. Температурные измерения. Справочник. /Геращенко О.А., Гордов А.Н., Еремина А.К. и др.: Отв.ред. Геращенко О.А.-Киев: Наукова думка, 1989.-709 с. 3. Кузнецов Н.Д., Чистяков В.С. Сборник задач и вопросов по теплотехническим измерениям и приборам: Учеб. пособие для вузов. – 2-е изд., доп. – М.: Энергоатомиздат, 1985. – 328 с. 4. Брамсон М.А. Инфракрасное излучение нагретых тел. М.: Наука, 1964.-223 с. 5. Свет Д.Я. Оптические методы измерения истинных температур. М.: Наука, 1982. 296 с. 6. Гейдон А.Г., Вольфгард Х.Г. Пламя, его структура, излучение и температура. Пер. с англ. –М: Металлург, 1959. -333 с. 7. Шейндлин А.Е. Излучательные свойства твердых материалов. М.: Энергия, -1974. 350 с. 8. Трофименко М.Ю. Особенности структуры факела пламени твердых смесевых систем на основе перхлората аммония. Диссертация на соискание степени канд. физ.-мат. наук, Одесса, 1999. |
