Курсовая работа: Управляемый выпрямитель для электродвигателя постоянного тока тиристорного электропривода. Преобразователь частоты с автономным инвертором для электропитания асинхронного двигателя

Среднее выпрямленное напряжение

  (2.2)

В

где kсн = 1,35 для мостовой трехфазной схемы; kсн = 0,9 – для мостовой однофазной схемы.

Выбираем IGBT модуль при условии Iс ≥ Iс.макс. и Uce≥Ud

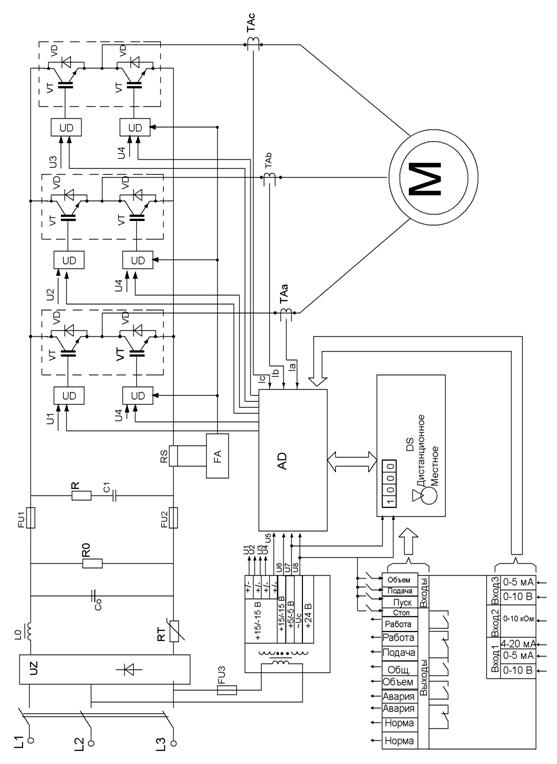

Выбрали 3 модуля CM100D-Y-12H для функциональной электрической схемы АД эл. привода с ПЧ.

Параметры IGBT модуля CM100D-Y-12H

Тип прибора	Предельные параметры			Электрические характеристики									Обратный диод		Тепловые и механические параметры			Масса,г
				UCE(sat), B		Cies, нФ	Cоes, нФ	Cres,нФ	td(on),нс	tr, нс	td(off), нс	tf, нс
	UCES, B	IC, A	PC, Вт	типовое	максимальное								Uf, B	trr, нс	Rth(c-f), oC/Вт	IGBT	Диод
																Rth(j-f), oC/Вт
CM100D-Y-12H	600	100	400	2,1	2,8	10	3,5	2	120	300	200	300	2,8	110	0,15	0,31	0,7	190

Примечание: UCES – максимальное напряжение коллектор-эмиттер; IC – макси мальный ток коллектора; PC – максимальная рассеиваемая мощность; UCE(sat) – напряжение коллектор-эмиттер во включенном состоянии; Cies – входная емкость; Cоes – выходная емкость; Cres – емкость обратной связи (проходная); td(on) – время задержки включения; tr – время нарастания; td(off) - время задержки выключения; tf – время спада; Uf – прямое падение напряжения на обратном диоде транзистора; trr – время восстановления обратного диода при выключении; Rth(c-f) – тепловое сопротивление корпус-охладитель; Rth(j-f) – тепловое сопротивление переход-корпус.

2.4 Потери мощности в IGBT

Потери в IGBT в проводящем состоянии

  (2.3)

 А  (2.4)

 Вт

 Вт

где Iср = Iс.макс/k1 – максимальная величина амплитуды тока на входе инвертора; D = (tp/T) – максимальная скважность, принимается равной 0,95; cos θ – коэффициент мощности, примерно равный cosφ; Uce(sat) – прямое падение напряжения на IGBT в насыщенном состоянии при Iср и Тj = 125 °С (типовое значение 2,1–2,2 В).

Потери IGBT при коммутации

  (2.5)

Вт

где tc(on), tc(off) – продолжительность переходных процессов по цепи коллектора IGBT соответственно на открывание и закрывание транзистора, с (типовое значение tс(on) = 0,3 – 0,4 мкс, tс(off) = 0,6–0,7 мкс); Ucc – напряжение на коллекторе IGBT (коммутируемое напряжение, равное напряжению звена постоянного тока для системы АИН–ШИМ), В; fsw – частота коммутаций ключей (частота ШИМ), обычно от 5000 до 15000Гц.

Суммарные потери IGBT

   (2.6)

Вт

Потери диода в проводящем состоянии

  (2.7)

Вт

где Iеp = Iср – максимум амплитуды тока через обратный диод, А; Uec – прямое падение напряжения на диоде (в проводящем состоянии) при Iep, B.

Потери восстановления запирающих свойств диода

  (2.8)

Вт

где Irr. – амплитуда обратного тока через диод (равные Icp), A; trr – продолжительность импульса обратного тока, с (типовое значение 0,2 мкс).

Суммарные потери диода

  (2.9)

Вт

Результирующие потери в IGBT с обратным диодом определяются по формуле

  (2.10)

Вт

Максимальное допустимое переходное сопротивление охладитель - окружающая среда  °C/Вт, в расчете на пару IGBT/FWD (транзистор/обратный диод)

   (2.11)

где Та – температура охлаждающего воздуха, 45–50 °С; Тс – температура теплопроводящей пластины, 90–110 °С; Рm – суммарная рассеиваемая мощность, Вт, одной парой IGBT/FWD, Rth(c-f) – термическое переходное сопротивление корпус–поверхность теплопроводящей пластины модуля в расчете на одну пару IGBT/FWD, °С/Вт.

Температура кристалла IGBT определяется по формуле

  (2.12)

где Rth(j-c)q – термическое переходное сопротивление кристалл–корпус для IGBT части модуля. При этом должно выполняться неравенство

Tja ≤ 125 0C.

Температура кристалла обратного диода FWD

  (2.13)

где Rth(j-c)d – термическое переходное сопротивление кристалл–корпус для FWD части модуля. Должно выполняться неравенство Тj ≤ 125 0C.

2.5 Расчет выпрямителя

Максимальное значение среднего выпрямленного тока

  (2.14)

А

где n – количество пар IGBT/FWD в инверторе.

Максимальный рабочий ток диода

  (2.15)

А

где при оптимальных параметрах Г-образного LС-фильтра, установленного на выходе выпрямителя, kcc =1,045 для мостовой трехфазной схемы; kcc = 1,57 для мостовой однофазной схемы.

Максимальное обратное напряжение вентиля (для мостовых схем)

  (2.16)

В

где kc ≥ 1,1– коэффициент допустимого повышения напряжения сети; k3H – коэффициент запаса по напряжению (>1,15); ΔUн – запас на коммутационные выбросы напряжения в звене постоянного тока (≈100–150 В).

Выбираем вентиль для функциональной электрической схемы АД эл. при вода с ПЧ по следующим данным:

В

А

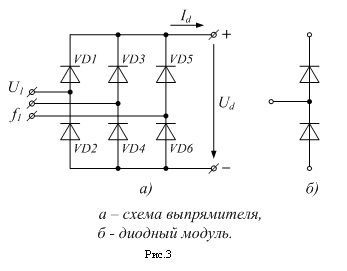

Выбираем вентиль RM75DZ-2H

Расчет потерь в выпрямителе для установившегося режима работы электропривода ():

  (2.17)

Вт

где kcs = 0,577 для мостовой трехфазной схемы; kcs = 0,785 для мостовой однофазной схемы; Ron – динамическое сопротивление в проводящем состоянии вентиля;

Uj – прямое падение напряжения на вентиле при токе 50 мА (Uj + RonIdm/k1) – составляет около 1 В для диода или 1,3 В для тиристора; mv – число вентилей в схеме.

Максимальное допустимое переходное сопротивление охладитель-окружающая среда  в расчете на выпрямитель

  (2.18)

где Rth(c-f) – термическое переходное сопротивление корпус–поверхность теплопроводящей пластины модуля.

Температура кристалла

  (2.19)

0С

где Rth(j-c)d – термическое переходное сопротивление кристалл–корпус для одного вентиля модуля; nD – количество вентилей в модуле. Необходимо, чтобы выполнялось неравенство TjDV ≤ 140 0С.

2.6 Расчет параметров охладителя

При установке модулей (выпрямитель, инвертор) на общий охладитель требуемое сопротивление определяется аналогично суммарному сопротивлению при параллельном включении резисторов

Т.к мы предусматриваем общий охладитель для выпрямленного и автономного инвертора то тепловое сопротивление охладителя находятся по формуле

  (2.20)

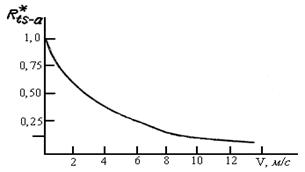

Используя график зависимости теплового сопротивления  скорости воздушного потока при принудительном охлаждении радиатора (рис. 1) определяем что при скорости обдува V=6м/с

рис. 1

Определяем

 при 6 м/с



По полученным результатам выбираем охладитель для вентиля функциональной электрической схемы АД эл. привода с ПЧ. [6]

2.7 Расчет сглаживающего фильтра

Коэффициент пульсаций на входе фильтра (отношение амплитуды напряжения к среднему значению)

   (2.21)

где m – пульсность схемы выпрямления (m = 6 для трехфазной мостовой схемы, m = 2 для однофазной мостовой схемы).

Параметр сглаживания LC-фильтра

  (2.22)

где S = q1вх/q1вых – коэффициент сглаживания по первой гармонике; fs – минимальная частота выходного напряжения в ПЧ, равная 30 Гц.

В качестве индуктивности используем паразитную индуктивность питающей кабельной линии, задаёмся длинной кабельной линии (50…100)м

Выбираем погонную индуктивность из справочника нГн.

Ёмкость конденсатора необходимой для реализации LC фильтра

   (2.23)

мкФ

   (2.24)

   (2.25)

мГн

где Id – номинальный средний ток звена постоянного тока, А.

Емкость конденсаторов, необходимая для протекания реактивного тока нагрузки инвертора [1], находится из выражения

  (2.26)

мкФ

-амплитудное значение тока, в обмотке низшего напряжения трансформатора =  через IGBT ключ

угол сдвига м/у первой гармоникой  и на двигателе =320

коэффициент пульсаций на выходе LC фильтра

Амплитуда тока через конденсаторы фильтра на частоте пульсаций выпрямленного тока (по первой гармонике)

  (2.27)

А

А

где - наибольшая ёмкость из  и , мкФ

Выбираем марку электролитического конденсатора для батареи конденсаторов на ёмкость не менее 7500 мкФ с напряжением не менее (1,1…1,2) Ud=615,6 В запас по напряжению.

Составляем батарею

Выбираются небольшие конденсаторы электролитические с ёмкостью 680 мкФ напряжением 500 В, составляются пары из двух последовательно включённых конденсаторов, ёмкость такой пары 340 мкФ, рабочее напряжение 1000 В. Получается параллельно включённых порядка 24 пар, 48 конденсаторов марки Siemens Matsushita Components.Номинальный ток конденсатора свыше 300А, срок службы 15 лет.

2.8    Расчет снаббера

Снаббер защищает цепь от пробоя напряжения, а в частности защищает силовые транзисторы от выброса мощности в следствии паразитной индуктивности.

Рассматриваемая схема:

Схема		Особенности
	1.  Малое число элементов. 2.  Низкие потери мощности. 3.  Подходит для средней и малой емкости конденсатора.

Выбираем ёмкость снабберной цепи из расчёта 2 мкФ на 100А коммутированного тока.

Выбор величины сопротивления производится из условия минимума колебаний тока коллектора при включении IGBT

  (2.29)

Ом

где LSn – индуктивность цепей снаббера, которая не должна быть более 10 нГн.

Мощность в резисторе

              (2.30)

Вт

Вт

Выбираем высокочастотные резисторы

Для нашей схемы необходимо 10 резисторов.

Набрать снабберный резистор из резисторов типа МЛТ-1Вт, МЛТ-2Вт

Из стандартных значений по шкале сопротивлений с допуском номинала 5%

Соединяется последовательно или параллельно собираем резистор RCH

Снабберный диод выбирается по табличке [5] диод должен быть сверх высокочастотным или из методички. Выбираем по току в 20-50 раз меньше среднего тока IGBT транзистора

А,

напряжение снабберного диода

Выбираем снабберный диод серии MBR5150E для функциональной электрической схемы АД электропривода с ПЧ. со следующими данными:

IFAV=5 А

URRM=1500 В

UFM=2.0 В;

tвкл=175 нс;

tоткл=130 нс

Для нашей схемы нам потребуется 1 диод.

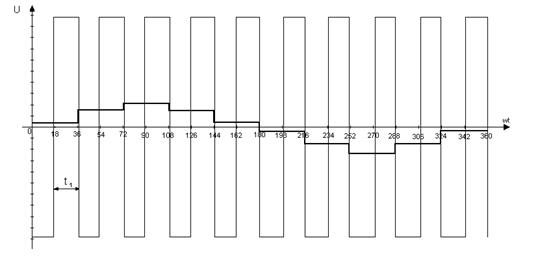

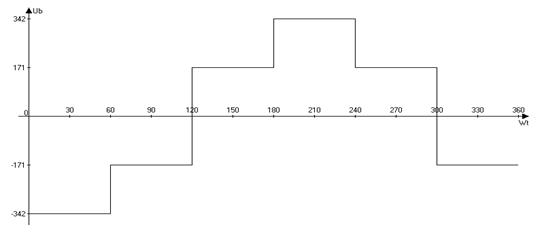

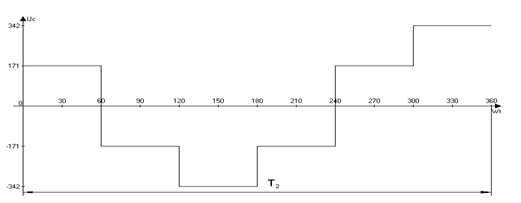

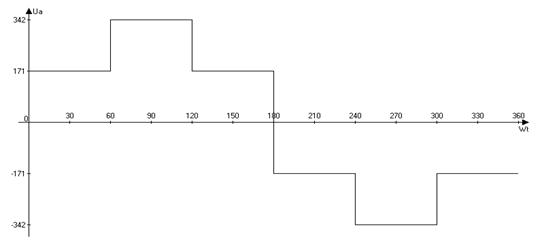

Строим временные диаграммы ступенчатых выходных напряжений П/Ч.

()       (2.31)

   (2.32)

В

;;

  (2.33)

  (2.34)

Рассчитываем текущие значения для каждого периода (всего 10)используя  диаграммы выходного напряжения ПЧ с ШИМ регулированием.

Вт

Аналогично рассчитываем для остальных значений

















Заключение

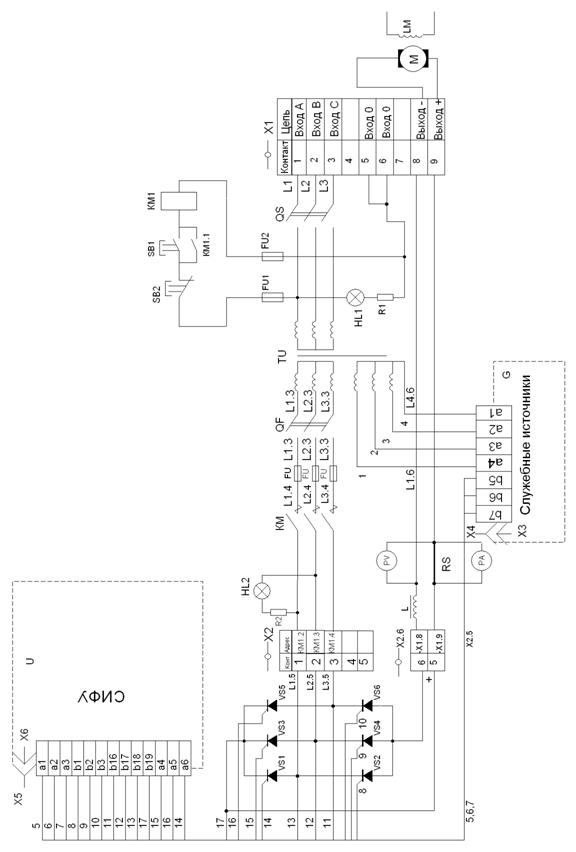

В данном курсовом проекте рассчитан УВ и ПЧ для функциональной электрической схемы асинхронного ЭП с ПЧ и электрической принципиальной схемы УВ.

Рассчитаны все основные параметры и выбраны все необходимые элементы схемы.
