Дипломная работа: Проектирование системы электроснабжения завода

В соответствии с требованиями автоматические выключатели выбирают по условиям:

Iном. расц > 1,2·Iр (60)

Iср. эл. > (1,25÷1,35) ·Iп, (61)

где Iном. расц - номинальный ток расцепителя, А;

Iр -расчетный ток нагрузки, А;

Iп - пиковый ток, А;

Iср. эл - ток срабатывания электромагнитного расцепителя.

Iп = Iр + (кп-1) · Iном. max (62)

где кп - кратность пуска;

Iном. max - наибольший из токов группы ЭП, А;

Iр - расчетный ток группы ЭП, А.

Таблица 19 - Выбор автоматов для первого варианта схемы электроснабжения

Обозначение на плане	Расчетный ток, А	Пиковый ток (Iп·1,25), А	Ток катушки максимального расцепителя, А	Тип выключателя
ШМА	528,5	900,625	1000	ВА53-41
ШРА1	33,7	117,125	160	ВА53-39
ШРА2	39,3	111,625	160	ВА53-39
ШРА3	25,8	77,25	160	ВА53-39
СП1	184,8	471	500	ВА54-39
СП2	86,7	158,375	160	ВА53-39
СП3	21,7	42,125	160	ВА53-39
СП4	23,2	45	160	ВА53-39
ШОС	42	52,5	160	ВА53-39
ШТМ	32	165	250	ВА54-39

Таблица 20 - Выбор автоматов для второго варианта схемы электроснабжения

Обозначение на плане	Расчетный ток, А	Пиковый ток (Iп·1,25), А	Ток катушки максимального расцепителя, А	Тип выключателя
ШМА	528,5	900,625	1000	ВА53-41
ШРА1	33,7	117,125	160	ВА53-39
ШРА2	54,9	131,25	160	ВА53-39
СП1	184,8	471	500	ВА54-39
СП2	86,7	158,375	160	ВА53-39
СП3	21,7	42,125	160	ВА53-39
СП4	23,2	45	160	ВА53-39
ШОС	42	52,5	160	ВА53-39
ШТМ	32	165	250	ВА54-39

Для выбора одного из вариантов распределительной сети проводим технико-экономическое сравнение вариантов. Расчет проводим в программе "ZAPUSK". Стоимость первого варианта 1152 тыс. рублей, стоимость второго варианта 1199 тыс. рублей. Итак, для дальнейшего расчета выбираем первый вариант схемы электроснабжения цеха.

2.7 Проверка сечений проводников и коммутационно - защитной аппаратуры

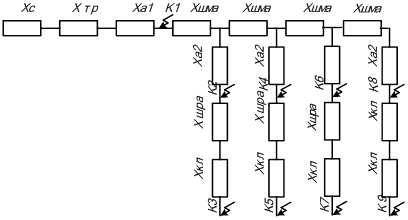

2.7.1 Расчет токов короткого замыкания

При электроснабжении электроустановки от энергосистемы через понижающий трансформатор начальное действующее значение периодической составляющей тока трехфазного КЗ (IП0) в килоамперах без учета подпитки от электродвигателей следует определять по формуле:

(63)

Если электроснабжение электроустановки напряжением до 1кВ осуществляется от энергосистемы через понижающий трансформатор, то начальное значение периодической составляющей тока однофазного КЗ от системы, кА, следует рассчитывать по формуле:

(64)
