Дипломная работа: Создание электрической подстанции "Шершнёвская" ЗАО "Лукойл-Пермь"

Величина установившегося трехфазного тока к.з. рассчитывается по формуле:

Величина двухфазного тока к.з. рассчитывается по формуле:

Ударные токи к.з. рассчитываются, как мгновенное значение ударного тока к.з. через полпериода после возникновения к.з.

где,

Ку - ударный коэффициент.

Наибольшее действующее значение ударного тока к.з.

, (кА)

Так как при расчете токов к.з. учитывается активное сопротивление ВЛ, то ударный коэффициент определяется по выражению:

где

Та - постоянная времени затухания аппериодической составляющей

Величина мощности установившегося трехфазного к.з. находится по выражению:

Расчет токов к.з., ударных токов, мощностей к.з. в расчетных точках, приведен в табл. 2.3.

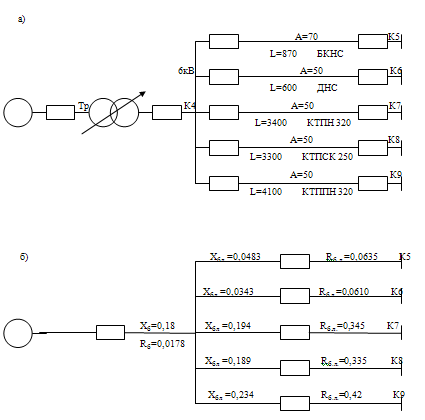

Для расчетов токов к.з. на стороне низкого напряжения п/с "Шершнёвская" используем параметры и схему изображенную на рис. 2.5(а). Схема замещения приведена на рис. 2.5(б). Результаты расчетов токов к.з., ударных токов, мощностей к.з. в расчетных точках приведены в табл. 2.3.

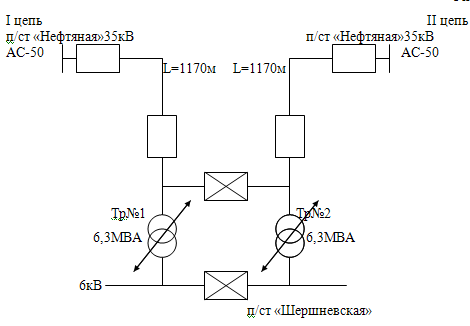

Рисунок 2.3

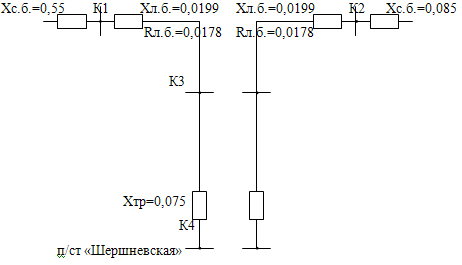

Рисунок 2.4

Рисунок 2.5

Таблица 2.3.

№ Т.К.3	Хб	Rб	Zб	I(3) кА	I(2) кА	Ку	Iу кА	Iу кА	S(з) МВА
К1	0,055	-	0,055	1,78	1,54	1,9	4,79	2,88	114,6
К2	0,085	-	0,085	1,15	0,99	1,9	3,1	1,86	74,1
КЗ	0,105	0,0178	0,106	0,92	0,8	1,59	2,1	1,2	59,4
К4	0,18	0,0178	0,181	3,19	2,76	1,733	7.82	4,59	34,8
К5	0,228	0,0813	0,242	2,38	2,06	1,33	4,47	3,63	26
К6	0,214	0,0788	0,228	2,53	2,2	1,31	4,7	2,76	27,63
К7	0,374	0,363	0,521	1,1	0,958	1,047	1,63	1,1	12,1
К8	0,369	0,353	0,511	1,13	0,977	1,049	1,68	1,133	12,3
К9	0,414	0,439	0,603	0,956	0,827	1,039	1.4	0,957	10,5

2.9 Выбор распределительных устройств высокого напряжения ГПП и конструкций трансформаторной подстанции

Строительные конструкции подстанции принимаем из унифицированных железобетонных элементов. Конкретно из этих элементов выполняем фундаменты под силовые трансформаторы, с укладкой их на балластовую подушку и фундамент под комплектное распределительное устройство на стороне низкого напряжения. Ограждение подстанции предусматриваем сетчатое, высотой 1,8м, сетка крепится к железобетонным столбам. Питание подстанции осуществляется по двухцепной линии подключенной от ОРУ 35кВ подстанции "Нефтяная". Линия выполнена проводом марки АС-50.

На ОРУ подстанции "Шершнёвская", на каждой линии установливаем шины высокого напряжения( ошиновку выполнить алюминиевым проводом А-50) шины между линейными MB и трансформаторами, а так же подсоединение секционного масляного выключателя выполняем алюминиевыми трубами диаметром 60мм. На каждой секции шин устанавливаем линейные масляные выключатели, шины секционируются между собой масляным выключателем. Для защиты от перенапряжений на шинах устанавливаем разрядники типа РВС и трансформаторы типа 2НОМ-35. К секциям шин подключаются силовые трансформаторы через масляные выключатели, которые, путем гибкой ошиновки, подсоединяются к шинным вводам комплектного распределительного устройства (КРУ) на 6,3кВ и оборудуются двадцатью пятью шкафами выкатного типа марки К-59. Вывод осуществляется как через шинные, так и через кабельные вывода. Каждый шкаф оборудован АПВ однократного действия с моторно-пружинным приводом. Секции шин 6кВ (1 и 2) секционируются между собой масляным выключателем. К каждой секции шин подключаются измерительные трансформаторы напряжения типа НТМИ 6,3 и вентильные разрядники типа РВ0-6, а также трансформаторы собственных нужд типа ТМ-25/6.

Схема основных электрических соединений подстанции представлена на графическом листе 4.

Выбор и проверка высоковольтных электрических аппаратов, устанавливаемых на стороне 35кВ подстанции "Шершнёвская" проводится по условиям длительного режима работы и по условиям протекания токов к.з.
