Дипломная работа: Технічні характеристики казана ГМ-30-150. Розрахунок теплової схеми котельні

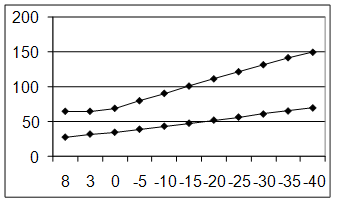

Рис. 2. Графіки температур мережної води
1.4 Розрахунок витрат
мережної води
Таблиця 6. Розрахунок витрат мережної води
Величина |
Одиниця виміру |
Розрахунок |
Найменування |
Розрахункова формула або спосіб визначення |
Розрахункова витрата води на опалення (tн
= tно)
|
|
кг/з |
171 |
Витрата води на опалення при tн =
+ 8 ºС
|
|
кг/з |
85 |
Розрахункова витрата води на вентиляцію (tн
= tно)
|
|
кг/з |
20,5 |
Витрата води на вентиляцію при tн
= + 8 ºС
|
|
кг/з |
10,3 |
При tн > tни:
,(4)
кг/с.
При tн < tни:
(5)
Таблиця 7. Розрахунок витрат води мережної води на ГВС
tн
|
+ 8 |
+ 3 |
0 |
– 5 |
– 10 |
– 15 |
– 20 |
– 25 |
– 30 |
– 35 |
– 40 |
|
184 |
184 |
165 |
146 |
127 |
112 |
101 |
91 |
84 |
78 |
74 |

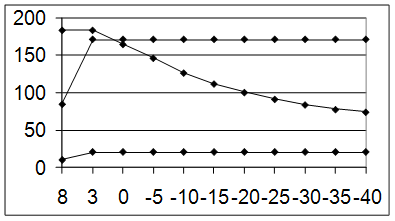

Рис. 3. Графіки витрат мережної води
2. Розрахунок теплової схеми
котельні
2.1 Розрахунок теплової схеми
котельні
Таблиця 8. Розрахунок котельні
Розрахункова величина |
Позначення |
Розрахункова формула або спосіб визначення |
Одиниця виміру |
Розрахунковий режим
tно = - 41 °З
|
Витрата теплоти на опалення й вентиляцію |
|
|
МВт |
64,3 |
Витрата теплоти на ГВС |
|
З розрахунку |
МВт |
24,9 |
Загальна теплова потужність ТГУ |
|
|
МВт |
89,2 |
Температура прямої мережної води на виході
із ТГУ |
|
По мал. 2 |
ºС |
150 |
Температура зворотної мережної води на вході
в ТГУ |
|
По мал. 2 |
ºС |
70 |
Витрата мережної води на опалення й
вентиляцію |
|
|
кг/з |
191,5 |
Витрата мережної води на ГВС |
|
|
кг/з |
74 |
Загальна витрата мережної води |
|
|
кг/з |
265,5 |
Витрата води на підживлення й втрати в т/с |
|
|
кг/з |
6,64 |
Витрата теплоти на власні потреби |
|
|
МВт |
2,68 |
Загальна теплова потужність ТГУ |
|
|
МВт |
91,88 |
Витрата води через котельні агрегати |
|
|
кг/з |
273 |
Температура води на виході з казана |
|
|
ºС |
150 |
Витрата води через казан на власні потреби |
|
|
кг/з |
7,9 |
Витрата води на лінії рециркуляції |
|
|
кг/з |
0 |
Витрата води по перемичці |
|
|
кг/з |
0 |
Витрата очищеної води |
|
|
кг/з |
6,64 |
Розрахункова величина |
Позначення |
Розрахункова формула або спосіб визначення |
Одиниця виміру |
Розрахунковий режим
tно = - 41 °З
|
Витрата вихідної води |
|
|
кг/з |
7,64 |
Витрата води, що гріє, на Т№2 |
|
|
кг/з |
3,32 |
Температура води, що гріє, після Т№1 |
|
|
°З |
24 |
Витрата з деаератора |
|
|
кг/з |
0,01 |
Витрата води, що гріє, на деаерацію |
|
|
кг/з |
2,21 |
Розрахункова витрата води на власні потреби |
|
|
кг/з |
5,53 |
Розрахункова витрата води через котельний
агрегат |
|
|
кг/з |
271 |
Помилка розрахунку |
δ |
|
% |
0,73 |
