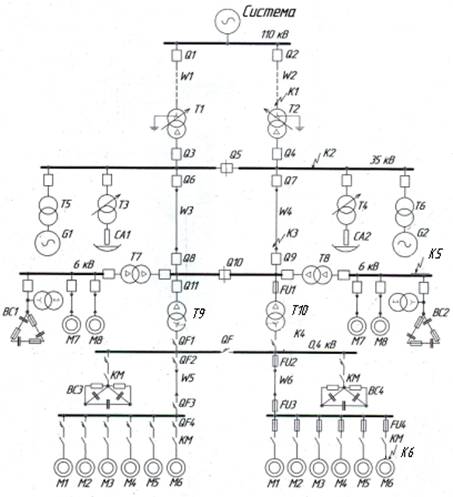

| Дипломная работа: Расчет устройств релейной защиты и автоматики системы электроснабженияДипломная работа: Расчет устройств релейной защиты и автоматики системы электроснабженияЗадание Рассчитать уставки устройств релейной защиты и автоматики (РЗ и А) системы электроснабжения принципиальная схема, которой представлена на рис. 1. Рис. 1. Принципиальная схема системы электроснабжения Разработать защиту от всех видов повреждения для трансформаторов Т1 и Т2 и защиту линий W1 и W2. Работу выполнить в следующем объеме: 1. Рассчитать токи короткого замыкания (ТКЗ) в объеме, необходимом для выбора установок и проверки чувствительности. 2. Выбрать места установки и типы релейной зашиты (РЗ). 3. Выбрать трансформаторы тока и трансформаторы напряжения. 4. Рассчитать уставки защит, выбрать типы реле, проверить чувствительность защит. 5. Выбрать плавкие вставки для предохранителей и уставки автоматов. 6. Определить выдержки времени защит от двигателя до шин главной понизительной подстанции (ГПП). 7. Составить принципиальные схемы выбранных защит. 8. Определить селективность действия защит. 9. Защиту линии и трансформаторов выполнить на переменном оперативном токе. Разработать РЗ двигателей, данные которых приведены в табл. 1. 1. Рассчитать токи КЗ. 2. Выбрать трансформаторы тока. 3. Выбрать тип защиты и тип реле, определить уставки и чувствительность защиты. 4. Составить и вычертить принципиальную схему РЗ. Разработать схему автоматического включения резерва (АВР) секционных выключателей. Таблица 1. Параметры двигателей
Таблица 2. Параметры синхронных генераторов
Таблица 3. Параметры трансформаторов
Таблица 4. Параметры системы и линий
Таблица 5. Параметры дуговых сталеплавильных печей и конденсаторных установок
Введение Целью данного курсового проекта является расчет устройств РЗ и А системы электроснабжения. При работе элементов систем электроснабжения возможно возникновение ненормальных и аварийных режимов. К ним относятся короткие замыкания, перегрузки, понижение уровня напряжения, частоты и другие. Повреждения и ненормальные режимы должны быть устранены, и это является основным назначением устройств релейной защиты и системной автоматики. К устройствам релейной защиты предъявляются следующие требования: селективность, необходимое быстродействие, чувствительность и надежность. Перечисленные требования удовлетворяются правильным выбором устройств релейной защиты, схем соединения устройств РЗ, расчётом установок срабатывания. |
