Курсовая работа: Вузол підготовки сировини

Рис. 6.1 Ізотерма адсорбції

Площа обмежена кривою, віссю абсцис і крайніми ординатами, проведеними (див рис. 6.2), складає 405,7 см2. Враховуючи масштаб будування графіка:

.

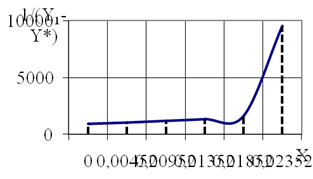

Рис 6.2 Графік залежності  від Х

Тепер визначимо коефіцієнт масопередачі від сировинної суміші до адсорбенту при температурі 80 оС, оскільки саме при цій температурі буде працювати адсорбер [див. розділ 1], по формулі:

 (6.8)

Визначимо еквівалентний діаметр шару адсорбенту:

 (6.9)

Масова швидкість сировинної суміші складає:

 (6.10)

де  – густина сировинної суміші, кг/м3 [див. розділ 3]

Визначаємо критерій Рейнольдса:

 (6.11)

де  – в’язкість сировинної суміші (1,69·10-3Па·с) [12].

Коефіцієнт дифузії сірковмісних сполук при 0 оС складає:

Визначимо коефіцієнт дифузії сировинної суміші при тиску Р=1,25 МПа:

 (6.12)

Знаходимо значення дифузійного критерію Прандтля:

 (6.13)

В відповідності знайдемо дифузійний критерій Nu’:

звідки,

або

.

Час  по рівнянню (6.7):

Висота одиниці переносу складає

.

Визначимо число одиниць переносу графічним методом, допускаючи концентрацію сірковмісних сполук в кінці шару Хс=0,001 кг/кг адсорбенту.

Визначаємо значення  в границі зміни Х від Хн=0,02352 кг/кг адсорбенту до Хс=0,001 кг/кг адсорбенту (табл. 6.2).

Методом графічного інтегрування визначаємо за рис. 6.3 число одиниць переносу.

Таблиця 6.2

До розрахунку

X	X*	X*-X
0,001	0,0025	0,0015	666,66
0,005	0,0165	0,0115	86,95
0,009	0,0189	0,0099	101,01
0,017	0,0246	0,0076	131,58
0,021	0,0252	0,0042	238,09
0,0235	0,0245	0,001	1000

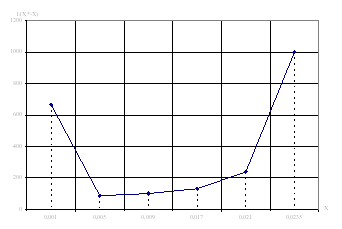

Рис. 6.3 Графік залежності  від Х

Число одиниць переносу становить: n=5,1.

Знаходимо висоту Но шару адсорбенту, який працює до моменту :

 (6.14)

Визначаємо тривалість адсорбції при умові, що висота шару адсорберу буде становити 2,1м:

τ = τ0 + κ (Η - Η0)=109,2+315538,12∙(2,1-0,0765)=635223с

або 7 діб і 9 годин

Розрахуємо об’єм адсорбенту:

.

Час десорбції буде становити:

τ доп =15,8∙3,2=50,56 години або 2 доби та 2 години

Отже, умова  виконалась.

Втрату напору розраховують по формулі:

; (6.15)

де ε — порозність шару;

и — лінійна швидкість руху потоку, який фільтрується через шар адсорбенту, м/с;

μ — динамічна в’язкість, Пас;

d — середній діаметр зерен адсорбенту, дорівнює 0,004 м;

ρ — густина рідини, кг/м3;

g — прискорення сили тяжіння, кг/с2.

Середній діаметр часток адсорбенту становить d = 410-3м.

Таким чином

ΔР = Н 1874,4 = 2,1· 1874,4= 3,9 кПа.

Таким чином, втрата напору адсорбенту не значна.. Тому до проектування приймаємо реактор циліндричної форми з висотою і діаметром 2,1 та 1,4 м відповідно по ГОСТ 9617-67.

7. Конструктивний розрахунок адсорбера блоку підготовки сировини установки ізомеризації



7.1.1 Розрахунок корпуса апарата на міцність

Розрахунок проведений за ДСТ 14249-80 «Посудини й апарати. Норми й методи розрахунку на міцність.



7.2.1.1 Визначення товщини оболонки корпуса

, (7.1)

де:

=1 - коефіцієнт міцності звареного шва;

=137 МПа –

допустима напруга для сталі 12 ХМ при температурі 3500С;

С=3 мм – збільшення до розрахункової товщини оболонки для компенсації корозії;

С1=0 - додаткове збільшення до розрахункової товщини стінки. Приймаємо товщину стінки оболонки з урахуванням негативного відхилення в сортаменті на листову сталь за ДСТ -74 S=6 мм.

7.2.1.2 Визначення товщини стінки еліптичного днища

 (7.2)

де:

R- радіус кривизни у вершині днища (для стандартних еліптичних днищ R=D).

Приймаємо товщину днища з урахуванням утоненя листа при штамповці S1=6 мм.

7.2.2 Розрахунок зміцнення отворів

Розрахунок проведений по ДСТ 26-2045-77 «Посудини й апарати норми й методи розрахунку зміцнень отворів».

7.2.2.1 Найбільший припустимий діаметр

Найбільший припустимий діаметр, що, одиночного отвору, що не вимагає додаткового зміцнення в днище:

, (7.3)

де: К1=1,0; К2=0,4 – коефіцієнти, обумовлені по ДСТ 26-2045-77;

sR=s-c-c1=4,39 мм – розрахункова товщина стінки днища мм.

 (7.4)

де: м - відстань від центра зміцнювального отвору до осі днища.

Розглянемо типи отворів:

а) центральне розташованя (горловини корпуса адсорберу) га= 0 см;

в) зміщений від осі штуцер вивантаження адсорбенту гв=40 см.

DRa=2D=2·140=280 см.

тобто потрібне зміцнення штуцерів-горловин верхньої й нижньої. Для верхнього й нижнього днищ для подальшого розрахунку визначаємо найбільший допустимий діаметр отвору, що не вимагає додаткового зміцнення, при відсутності надлишкової товщини стінки:

. (7.5)



7.2.3 Визначення тиску регенерації, пробного тиску й пускового тиску при мінусовій температурі

Розрахунок тиску, що допускає, при режимі регенерації вводиться при конічному переході діаметром 500 маємо Т=316 оС,  то для сталі 12XM, 08X18H10T

 (7.6)

де f – коефіцієнт форми днища визначається за ДСТ 14249-73 в залежності від кута  й відношення . f=1,2.

.

 (7.7)

Приймаємо робочий тиск при регенерації

.

Визначаємо пробне тиску при гідровипробуванні на підприємство-виготовлювача:

 (7.8)

де , - допустиме напруження, що для сталі 12XM при T=20 o і при T=350 o.

.

Приймаємо .

Пусковий тиск при мінусовій температурі максимальна величина тиску середовища в апарату при пуску й обпресуванні холодного апарата.

Приймаємо .



7.2.4 Розрахунок кришки на штуцері вивантаження адсорбенту

Матеріал кришки - сталь 15X5M, прокладки 08X18H10T.

Допуск напруги при T=350 o . Збільшення для компенсації корозії С=0,3 мм.

Dсн=275 мм - b= 16 мм

Dз= 360 мм - h2=11 мм

Розрахунок товщини кришки.

 (7.9)

Де - розрахункова товщина стінки кришки.

k – коефіцієнт, що залежить від конструкції зміцнення кришки.

ko – коефіцієнт ослаблення кришки отвором.

- розрахунковий діаметр кришки, що дорівнює середнім діаметрам прокладки.

f – коефіцієнт міцності зварених швів .

Величина k визначається за ДСТ 1429 – 80

 (7.10)

де - болтове навантаження, H.

- рівнодіюча внутрішнього тиску на кришку, Н.

де bo – ефективна ширина прокладки:

m – прокладочний коефіцієнт для сталі 08X18H10T m=6,5.

Тоді

 ;

, тому що отвір для болтів у розрахунку не приймають.

Виконавча товщина кришки

Приймаємо S1=75мм.

Товщина кришки в місці ущільнення

 (7.11)

тут за ДСТ 14249- 80  і k2 =0,45.

Прийнята товщина в місці ущільнення

.

Визначаємо напруги в кришці при гідровипробуванні пробним тиском

 (7.12)

де Pn- 6,6 МПа – тиск гідровипробування.

де

 -

допускає напруження, що, при гідровипробуванні;

-

боковий вівтар плинності стали 15X5M при T=20o.



7.2.5 Розрахунок температури зовнішньої стінки адсорберу

Тепловий визначається рівнянням:

 (7.13)

температура на границі покривного й теплоізоляційного шарів.

 (7.14)

Температура зовнішньої стінки

 (7.15)

Розглянемо два режими

1.  режим адсорбції

2.  режим регенерації

У результаті температура стінки адсорберу не перевищує 100 оС при відсутності порушення цілісності ізоляції.

ВИСНОВКИ

Бензин відіграє важливу роль у всіх галузях, і дивлячись на цей факт потрібно врахувати також те, що вимоги до нього, як до продукту, а також процесу його одержання, із часом, ростуть. Ми знаємо, що в нафті перебувають шкідливі домішки. Від цих домішок потрібно позбавлятися, наприклад, бензол, толуол, ксилоли, сірка. А в минулому октановим числом в основному підвищувалося за рахунок ароматичних вуглеводнів. Тому в цей час підвищення октанового числа бензину виробляється не в результаті збільшення в ньому бензолу, а безпосередньо ізомеризацією нормальних парафінів.

В результаті виконання даного курсового проекту було вивчено технологію очищення нафтових фракцій від сіркових сполук і осушення від вологи, апаратурне оформлення цього процесу, ознайомлення з характеристиками сировини, матеріалів, з теоретичними основами процесу.

Сутність вивчення проекту полягала в очищенні бензинової фракції НК-85 від сірковмісних сполук і осушення від вологи. Відповідно в проекті розроблена технологічна схема блоку підготовки сировини установки ізомеризації, приведені розрахунки обладнання.

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

1.  Ю.И. Дытнерский. Процессы и аппараты химической технологии: Учебник для вузов. Изд. 2-е. В 2-х кн. Часть 2. Массообменные процессы и аппараты. М.: Химия, 1995. – 368 с.

2.  Запрягалов Ю.Б., Рабинович Г.Л., Жарков Б.Б.. Осушка и очистка от сероводорода газов на адсорбенте АКГ-981. Журнал «Газовая промышленность», 2003.

3.  И.Л. Кнунянц. Химическая энциклопедия. /В пяти томах/ Том 1. АБЛ-ДАР. «Советская энциклопедия», Москва: 1988.

4.  А.Л. Добровинский. Технологический регламент установки каталитического риформинга ЛГ-35-11/300-95. Блок изомеризации ПИ-ДИГ/120. ЗАО “ПМП”, 2004.

5.  А.Н. Плановский, В.М. Рамм, С.З. Каган. Процессы и аппараты химической и нефтехимической технологии. Изд. 2-е «Химия», М., 1962. 845 с.

6.  С.В. Адельсон. Процессы и аппараты нефтепереработки и нефтехимии. М., 1963. 310 с.
