Курсовая работа: Проектирование локальной сети

Курсовая работа: Проектирование локальной сети

Введение

1. Теоретическая часть

1.1 Общие сведения о локальных сетях

1.2 Общие сведения об ОС GNU Debian Linux

2. Специальная часть

2.1 Установка и настройка Debian GNU/Linux

2.2 Установка deb-пакетов

2.3 Файловый сервер Samba

2.4 Установка web-сервера, его настройка и настройка виртуальных хостов

2.5 Почта

2.6 Установка Drupal

2.7 Установка и работа с Drush

Заключение

Список используемой литературы

Приложения

Введение

В данном проекте будет рассмотрен проект локальной сети с выделенным под сервер компьютером, работающим под управлением ОС GNU Debian.

Каким образом установить Linux? Как развернуть почтовый сервер? Что нужно для работы связки Apache+Mysql+php? Эти вопросы и некоторые другие будут рассмотрены в этом проекте.

1. Теоретическая часть

1.1 Общие сведения о локальных сетях

Состав компьютерного оборудования, используемого в офисе, традиционен и определяется типичными задачами, стоящими перед сотрудниками. Современный бизнес требует автоматизации бухгалтерской деятельности и складского учета, выписки счетов и получения (отправления) сообщений в электронном виде поставщикам и заказчикам. Для эффективной работы сотрудников, рационального использования компьютерного оборудования и создается локальная вычислительная сеть (ЛВС).

Состав локальной сети

В состав локальной сети (ЛВС) входит следующее оборудование:

Активное оборудование – коммутаторы, маршрутизаторы, медиаконвекторы;

Пассивное оборудование – кабели, монтажные шкафы, кабельные каналы, коммутационные панели, информационные розетки;

Компьютерное и периферийное оборудование – серверы, рабочие станции, принтеры, сканеры.

В зависимости от требований, предъявляемых к проектируемой сети, состав оборудования, используемый при монтаже может варьироваться.

Основные характеристики локальной сети

В настоящее время в различных странах мира созданы и эксплуатируются различные типы ЛВС с различными размерами, топологией, алгоритмами работы, архитектурной и структурной организацией. Независимо от типа сетей, к ним предъявляются общие требования:

Скорость - важнейшая характеристика локальной сети;

Адаптируемость - свойство локальной сети расширяться и устанавливать рабочие станции там, где это требуется;

Надежность - свойство локальной сети сохранять полную или частичную работоспособность вне зависимости от выхода из строя некоторых узлов или конечного оборудования.

Обеспечение данных требований - задача оптимизации локальной сети, решаемая при ее проектировании.

Виды локальных сетей

Все современные локальные сети делятся на два вида:

Одноранговые локальные сети - сети, где все компьютеры равноправны: каждый из компьютеров может быть и сервером, и клиентом. Пользователь каждого из компьютеров сам решает, какие ресурсы будут предоставлены в общее пользование и кому;

Локальные сети с централизованным управлением. В сетях с централизованным управлением политика безопасности общая для всех пользователей сети. Сетевая структура, состоящая из серверов и пользовательских компьютеров, совместно использующих общую политику безопасности, называется доменом. В больших сетях может быть несколько доменов.

1.2 Общие сведения об ОС Debian Linux

Linux - это современная POSIX-совместимая и Unix-подобная операционная система для персональных компьютеров и рабочих станций.

Это многопользовательская сетевая операционная система с сетевой оконной графической системой X Window System. ОС Linux поддерживает стандарты открытых систем и протоколы сети Internet и совместима с системами Unix, DOS, MS Windows. Все компоненты системы, включая исходные тексты, распространяются с лицензией на свободное копирование и установку для неограниченного числа пользователей.

ОС Linux широко распространена на платформах Intel PC 386/486/Pentium/Pentium Pro и завоевывает позиции на ряде других платформ (DEC AXP, Power Macintosh и др.).

Разработка ОС Linux выполнена Линусом Торвалдсом из университета Хельсинки и не поддающейся подсчету обширной командой из тысяч пользователей сети Internet, сотрудников исследовательских центpов, фондов, унивеpситетов и т.д.

Возможности, которые предоставляет ОС Linux.

ОС Linux дает возможность бесплатно и легально иметь современную ОС для использования как на работе, так и дома;

обладает высоким быстродействием;

работает надежно, устойчиво, совершенно без зависаний;

не подвержена вирусам;

позволяет использовать полностью возможности современных ПК, снимая ограничения, присущие DOS и MS Windows по использованию памяти машины и ресурсов процессора(ов);

эффективно управляет многозадачностью и приоритетами, фоновые задачи (длительный расчет, передача электронной почты по модему, форматирование дискеты и т.д. и т.п.) не мешают интерактивной работе;

позволяет легко интегрировать компьютер в локальные и глобальные сети, в т.ч. в Internet; работает с сетями на базе Novell и MS Windows;

позволяет выполнять представленные в формате загрузки прикладные программы других ОС - различных версий Unix, DOS и MS Windows;

обеспечивает использование огромного числа разнообразных программных пакетов, накопленных в мире Unix и свободно распространяемых вместе с исходными текстами;

предоставляет богатый набор инструментальных средств для разработки прикладных программ любой степени сложности, включая системы класса клиент-сервер, объектно-ориентированные, с многооконным текстовым и/или графическим интерфейсом, пригодных для работы как в Linux, так и в других ОС;

дает пользователю и особенно разработчику замечательную учебную базу в виде богатой документации и исходных текстов всех компонент, включая ядро самой ОС;

дает всем желающим попробовать свои силы в разработке, организовать общение и совместную работу через Internet с любыми из разработчиков ОС Linux и сделать свой вклад, став соавтором системы.

Именно под управлением этой операционной системы будет работать сервер, который мы будем рассматривать в нашем проекте.

Теперь немного о дистрибутиве GNU Debian.

Debian — операционная система, состоящая как из свободного ПО с открытым исходным кодом, так и из закрытых компонентов. В первичной форме, Debian GNU/Linux — один из самых популярных дистрибутивов Linux, оказывающий значительное влияние на развитие этого типа ОС в целом. Также существуют проекты на основе других ядер: Debian GNU/Hurd, Debian GNU/kNetBSD и Debian GNU/kFreeBSD. Debian может использоваться как операционная система для серверов, так и для рабочих станций.

Debian имеет наибольшее среди всех дистрибутивов хранилище пакетов — готовых к использованию программ, — и если даже не по их числу, то по числу поддерживаемых архитектур: начиная с ARM, используемой во встраиваемых устройствах, наиболее популярных x86 и PowerPC, новых 64-разрядных AMD, и заканчивая IBM S/390, используемой в мейнфреймах. Для работы с хранилищем разработаны разные средства, самое популярное из которых — Advanced Packaging Tool (APT).

Debian стал основой целого ряда дистрибутивов (более 100, см. список дистрибутивов, основанных на Debian). Самые известные из них — Adamantix, Bioknoppix, Dreamlinux, Clusterix, Gnoppix, Knoppix, Ubuntu, Libranet, Linspire, MEPIS, Xandros Desktop OS и Maemo.

2. Специальная часть

2.1 Установка и настройка Debian GNU/Linux

1.  Включаем компьютер, вставляем диск в DVD-привод и начинаем установку.

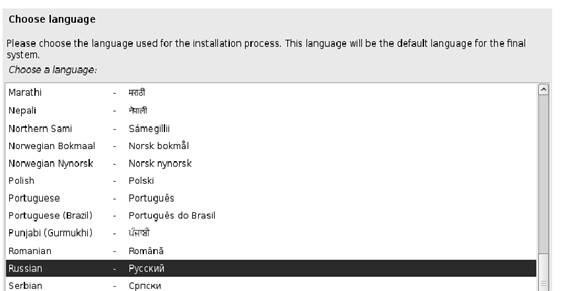

2.  При появлении первого меню, выбираем Graphical install. Выбираем язык, страну, раскладку

3.  Далее выбираем сетевую карту (если она не одна), настраиваем сеть (обычно DHCP настраивается автоматически). В моём случае мне пришлось выбрать PCI-карту вводим имя компьютера, имя домена (они могут совпадать).

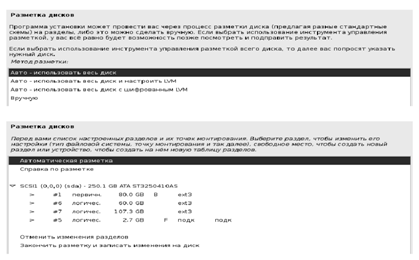

4.  Выбираем подходящий нам часовой пояс. Мы подошли к очень важному моменту, к разметке диска.

Как минимум, для GNU/Linux требуется один раздел. Вы можете иметь единственный раздел, содержащий всю операционную систему, приложения и ваши личные файлы. Большинство людей считают, что также необходим раздел подкачки, хотя это не совсем верно. "Раздел подкачки (swap)" — это рабочее пространство для операционной системы, которое позволяет использовать дисковое пространство в качестве "виртуальной памяти". Linux работает с виртуальной памятью более эффективно, если она расположена в отдельном разделе. Linux может использовать для подкачки обычный файл, но это не рекомендуется.

Однако большинство людей выделяют под GNU/Linux больше одного раздела. Есть две причины, по которым возможно вы захотите разделить файловую систему на несколько маленьких разделов. Первая — это безопасность. Если что-то повредится в файловой системе, пострадает только один раздел. То есть, вам нужно будет восстановить (из резервной копии, которую вы заботливо храните) только часть системы. Как минимум, вам нужно создать так называемый "корневой раздел". Он содержит наиболее важные компоненты системы. Если любой другой раздел будет повреждён, вы всё равно сможете загрузиться в GNU/Linux, чтобы починить систему. Это может спасти вас от неприятной полной переустановки системы. Вторая причина обычно более важна для бизнеса, но на самом деле это зависит от того, в каком качестве используется машина. Например, почтовый сервер, получая спам, может легко переполнить раздел письмами. Если вы сделаете для /var/mail отдельный раздел на почтовом сервере, большинство систем будут продолжать работать, даже если вас заспамят.

Единственным настоящим препятствием по использованию нескольких разделов является то, что часто трудно предсказать размер, который для них нужно выбрать. Если вы сделаете раздел слишком маленьким, то вам придётся или переустанавливать всю систему или постоянно перемещать файлы из-за нехватки места на разделе. С другой стороны, если сделать раздел слишком большим, то это трата места впустую, а оно могло пригодиться где-нибудь ещё. В наши дни дисковое пространство дёшево, но зачем выбрасывать деньги на ветер?

Debian GNU/Linux придерживается стандарта Filesystem Hierarchy Standard для каталогов и имён файлов. Этот стандарт позволяет пользователям и программному обеспечению быть уверенным в расположении файлов и каталогов. Уровень корневого каталога представляется просто косой чертой /. На корневом уровне, все системы Debian содержат следующие каталоги:

Каталог содержит

Bin Необходимые исполняемые файлы

Boot Статичные файлы системного загрузчика

dev файлы устройств

etc Настройки системы данной машины

home Домашние каталоги пользователей

lib Необходимые библиотеки общего пользования и модули ядра

media Содержит точки монтирования для съёмных носителей

mnt Точка монтирования для временно монтируемой файловой системы

proc Виртуальный каталог для системной информации (для ядер 2.4 и 2.6)

root Домашний каталог суперпользователя

sbin Необходимые системные исполняемые файлы

sys Виртуальный каталог для системной информации (для ядер 2.6)

tmp Временные файлы

usr Вторичная иерархия

var Изменяемые данные

srv Данные сервисов, предоставляемых системой

opt Дополнительное программное обеспечение

Далее следует список важных предположений относительно каталогов и разделов. Заметьте, что дисковое пространство может использоваться совершенно по-разному, в зависимости от настроек системы и специфики решаемых задач. Приводимые здесь рекомендации являются лишь отправной точкой в решении задачи разметки.

На корневом разделе / всегда физически должны находиться каталоги /etc, /bin, /sbin, /lib и /dev, иначе будет невозможна загрузка системы. Обычно, для корневого раздела требуется 150–250 МБ. В /usr хранятся: все пользовательские программы (/usr/bin) , библиотеки (/usr/lib), документация (/usr/share/doc) и так далее. Этой части файловой системы требуется много места. Вы должны выделить как минимум 500 МБ дискового пространства. Объём этого раздела зависит от числа и типа пакетов, планируемых к установке. Для рабочих станций общего назначения или серверов цифра может вырасти до 4–6 ГБ. Каталог /var содержит: все изменяющиеся данные типа новостных статей, сообщений электронной почты, веб сайтов, баз данных, кэша системы управления пакетами и т.д.

Размер каталога целиком зависит от степени использования компьютера,но для большинства людей он определяется работой с системой управления пакетами. Если вы собираетесь установить всё, что предлагает Debian, при чём сразу, то 2 или 3 гигабайта для /var должно хватить. Если вы собираетесь производить установку по частям (то есть, установить сервисы и утилиты, потом программы для работы с текстом, потом X, ...), то можно уложиться в 300–500 МБ. Если пространство жёсткого диска дорого и вы не планируете делать глобальных обновлений системы, то вам будет достаточно 30 или 40 МБ.

Каталог /tmp содержит: временные данные, создаваемые запущенными программами. Обычно достаточно 40–100 МБ. Некоторые приложения — управление резервным копированием, утилиты работы с CD/DVD и мультимедийными данными — могут использовать /tmp для временного хранения файлов. Если вы планируете использовать данные приложения, то должны выделить пространство под /tmp согласно вашим потребностям.

Каталог /home содержит: отдельный подкаталог для каждого пользователя, где хранятся личные данные. Его размер зависит от количества пользователей в системе и какие файлы они будут хранить в своих каталогах. В зависимости от планируемого использования вы должны зарезервировать около 100 МБ для каждого пользователя, но можете изменить это значение согласно своим требованиям. Выделите больше места, если планируете хранить много муль-тимедийных файлов (картинок, MP3, фильмов) в своём домашнем каталоге.

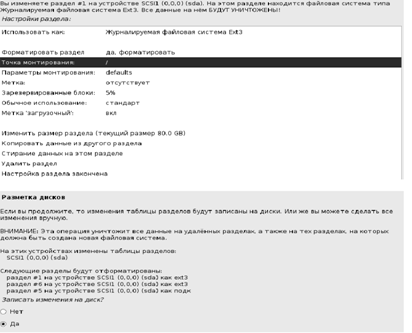

Рекомендуемые схемы разметки:

/

/home

/var

(файловая система ext3)

(файловая система ext3)

(файловая система ext3)

Создавать ли раздел для подкачки, решать вам. Выше указана необходимая для решения информация. Размер swap рекомендуется выделять в два раза больше оперативной памяти, если объем памяти менее 2 гигабайт и равным количеству оперативной памяти + 1Гб, если объем оперативной памяти больше 2Гб.

5.  Установка базовой системы.

Следующий экран — настройка учётных записей. Здесь не составит труда заполнить поля: пароль суперпользователя, полное имя пользователя, имя для входа и пароль пользователя.

Собственно, здесь нет ничего сложного. Не забудьте введённые пароли!

6.  Настройка менеджера пакетов:

Если вы не скачивали дополнительные диски, можете смело ставить "Нет", если вы скачали все диски стабильной версии, отметьте "Да"

На вопрос об использовании зеркала сети желательно ответить "Да", так как большинствопакетов ставятся из Сети. Далее выбираем Российская федерация, ftp.ru.debian.org

Настройте прокси, если требуется. Если не нужно, пропустите.

Выбор программного обеспечения оставляем как есть (галки на "Окружение рабочего стола" и "Стандартная система"). Web-сервер, MySQL и остальное мы поставим сами.

Теперь ожидаем, когда скачаются файлы, их немногим более 800.

Выбираем удобный для себя вариант переключения раскладок (я привык к alt+shift).

Устанавливаем системный загрузчик GRUB в главную загрузочную запись. Отметьте "Да", если Debian единственная операционная система на вашей машине.

Опять выбираем вариант переключения раскладок.

После окончания установки привод сам "отдаст" диск, вам останется только закрыть лоток и система перезагрузится после нажатия кнопки "Продолжить".

Система поставилась, приступим к важным настройкам.

Команда sudo предоставляет возможность пользователям выполнять команды от имени root, либо других пользователей. Правила, используемые sudo для принятия решения о предоставлении доступа, находятся в файле /etc/sudoers; язык их написания и примеры использования подробно изложены в sudoers

user@host:~$ su -

Password:

введите здесь пароль для пользователя root

host:~#

Теперь установим sudo:

su -

aptitude install sudo

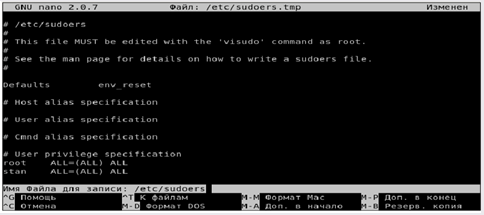

После этого выполним от root’а команду visudo (она запустит текстовый редактор с конфигурационным файлом, содержащим пользователей sudo. Найдите строку:

root ALL=(ALL) ALL,

после неё добавьте ваше_имя ALL=(ALL) ALL.

Сохраните файл и закройте редактор (ctrl+o, жмём Enter, ctrl+x).

Внимание: при сохранении будет предложено сохранить файл как sudoers.tmp, удалите расширение .tmp, нажмите кнопку Enter и на вопрос о перезаписи нажмите ‘Y’ (кнопка сохранить — комбинация клавиш CTRL+O, выход — CTRL+X). После этого мы сможем выполнять команды от sudo, к примеру, нибираем sudo -i, вводим пароль и работаем как суперпользователь (после этого sudo перед командой более вводить не требуется).

Не закрываем терминал. Давайте включим Num Lock при загрузке системы, для этого наберём в терминале: aptitude install numlocx и нажмём "Enter". Теперь после следующей загрузки системы Num Lock будет активирован.

Перезагрузим компьютер.

Выше мы не случайно начали с такой простой команды, с помощью aptitude можно устанавливать, обновлять и удалять пакеты. Аналогом aptitude является apt-get. Вы можете ставить программы, если они есть в репозиториях (истониках приложений). Как ставить программы из архивов, изучим немного позднее. Я упомянул о репозиториях (источниках приложений), давайте отредактируем старые и добавим новые. Откроем файл sources.list, в котором записаны все репозитории. По умолчанию в нём только пакеты из стабильной ветки, но мы добавим и другие, к примеру, backports. В Debian стоит старая версия Iceweal (это, грубо говоря, Mozilla Firefox для Debian), при помощи добавленных репозиториев мы обновим её до последней версии. Для этого делаем следующее в терминале:

cd /etc/apt

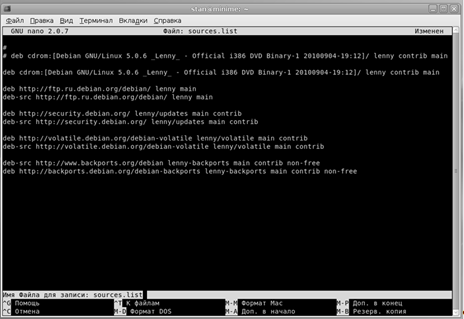

nano sources.list

с этим редактором (nano) мы уже работали, когда дописывали пользователей sudo, команды на "сохранить" и "закрыть" такие же: сохранить — ctrl+o, жмём Enter, выход — ctrl+x ) открываем sources.list, в котором перечислены репозитории: nano /etc/apt/sources.list.

Добавим туда строки:

deb-src http://www.backports.org/debian lenny-backports main contrib non-free

deb http://backports.debian.org/debian-backports lenny-backports main contrib non-free

И давайте выключим DVD (CD) диск, который тоже является источником приложений. Для этого мы просто его закомментируем:

# deb cdrom:[Debian GNU/Linux 5.0.6 _Lenny_ - Official i386 DVD Binary-1 20100904-19:12]/ lenny

contrib main

Сохраняем, выходим ctrl+o, жмём Enter, ctrl+x).

Теперь в терминале набираем

apt-get update

17

Теперь установим Iceweasel из backports. Делается это такой командой:

aptitude -t lenny-backports install iceweasel

Вы должны заметить, что перед подтверждением на установку стоит уведомление, что рекомендована новая версия libglib2.0-data. Жмём "Y", устанавливается новая версия Iceweasel.

После установки Iceweasel, ставим и рекомендованную библиотеку:

aptitude install libglib2.0-data. Давайте закроем окно терминала. Можете поставить необходимые вам расширения для Iceweasel, их можно найти на http://addons.mozilla.org

2.2 Установка deb-пакетов

Давайте теперь попробуем установить что-нибудь из deb-пакета. Начинающие пользователи Debian GNU/Linux иногда не могут понять, как установить deb-пакет. Сразу сделаем так, чтобы скачанные пакеты устанавливались, а не пытались открыться в программах для просмотра архивов. Для этого надо выбрать приложение.

К примеру, скачаем браузер Chrome для Linux

(http://www.google.com/chrome?platform=linux&hl=ru) или Opera (http://opera.com), или Skype (http://www.skype.com.cn/intl/ru/get-skype/on your-computer/linux/post-download/), представляющие собойdeb-пакеты и попытаемся какой-нибудь из них открыть. Нам покажется сообщение, что данный тип архивов не поддерживается.

Что ж, сделаем так, чтобы запускался установщик deb-пакетов. Для этого щёлкнем правой кнопкой мыши на пакет, выберем "Свойства" / "Открывать в программе" и нажмём кнопку "Добавить". Выберем GDebi Package Installer и GDeb для установки. После того, как пакеты поставятся, перейдём в "Открывать в программе" и выберем GDebi Package Installer. Теперь наши deb-пакеты будут ставиться сразу, а не пытаться просматриваться в программах для архивов.

2.3 Файловый сервер Samba

(Необходим, если вы собираетесь передавать файлы между Linux и Windows машинами).

Открываем терминал:

sudo -i

ваш пароль

aptitude install samba

Теперь надо разобраться с пользователями, Samba использует пользователей, которые уже есть в системе, возьмём для примера имя stan (вам надо ввести ваше имя пользователя), это имя уже есть в системе, надо внести его в базу данных SMB и назначить пароль для доступа к расшаренным ресурсам, сделаем это командой smbpasswd -a stan
