Курсовая работа: Архитектурные памятники Древнего Египта

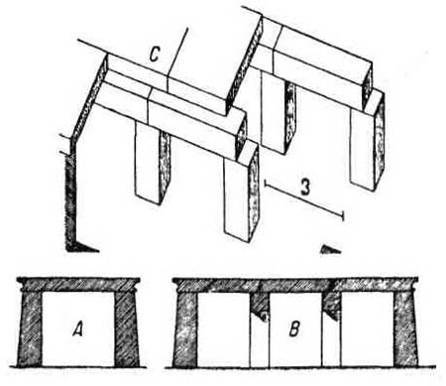

В каменных зданиях пролеты между стенами и между колоннами перекрываются монолитными каменными балками, а плафоны — цельными плитами.

При значительных пролетах в плитах плафона легко могут образоваться трещины, особенно при тяжелой нагрузке сверху; в этом случае потолок делают из двух-трех и даже более рядов плит с промежутками между ними (рисунок 16, В) или уменьшают расстояние между точками опоры, что достигается постепенным свесом внутрь рядов каменной кладки (главный коридор в пирамиде Хеопса).

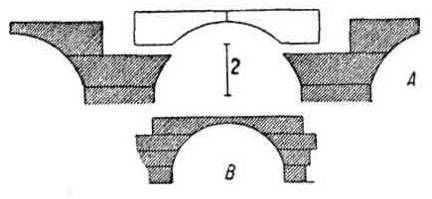

Рисунок 16, А объясняет способ исполнения последней конструкции: по мере возведения стен из свешивающихся рядов камней, для предупреждения осыпания камня внутрь, пространство между стенами заполнялось плотно утрамбованной землей, а чтобы сохранить свободный доступ в шахту, земля поддерживалась двойным настилом, лежавшим на стойках, которые вставлялись в гнезда, сохранившиеся до настоящего времени.

К этой же системе принадлежат и каменные коробовые своды: они выложены горизонтальными рядами без помощи кружал (рисунок 17, А — Абидос; В — Дейр-эль-Бахри).

Чтобы обойтись без кружал, камни свешивающихся рядов укладываются так, чтобы своей большей частью они лежали на опорах; этим достигается в чих устойчивое равновесие (разрез В). Для уменьшения же веса выступающего конца камня значительную часть его обтесывают, и таким образом центр тяжести массы не выходит из площади основания, а следовательно, и вся конструкция, устойчивая в каждый данный момент, не требует кружал и получает в окончательном виде форму свода. Камни в конструкциях этого типа почти такого же размера, как и в архитравных перекрытиях, но зато они, постепенно сближаясь и поддерживая друг друга, значительно лучше защищены от опасности разрыва. По сравнению с клинчатым сводом система ложного свода требует значительно больше материала, но это искупается ценным преимуществом: она не развивает распора.

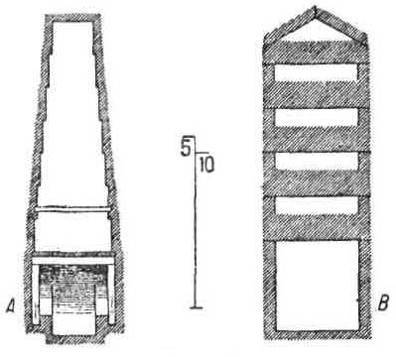

Что касается собственно свода, т. е. свода, развивающего распор, то он встречается лишь в зачаточном виде. В шахтах большой пирамиды (рисунок 16, В) возведен двойной свод в виде разгрузочной системы из двух взаимно опирающихся камней. Это — одна из самых ранних попыток вывести свод, состоящий всего из двух клиньев.

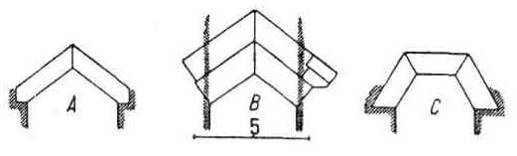

В Дейр-эль-Бахри этот свод имеет вид, показанный на рисунке 18, А; над входом в большую пирамиду свод выложен в два ряда (В); в одной из гробниц в Гизехе (С) число клиньев увеличивается до трех. Это уже настоящий свод, но дальнейшего систематического развития он у египтян не получил.

2.2 Детали конструкций

Обработка камней твердых пород

Египетские песчаники и известняки легко поддаются обработке, которая может производиться и без помощи железных орудий. Однако египтяне пользовались не только мягкими породами камней. О твердых породах свидетельствуют обелиски из гранита, памятники из базальта и колоссы из других твердых пород камня. Какие же средства применялись для их обработки?

Употребление железа было известно в Египте значительно раньше, чем в Европе. Масперо нашел железные орудия в древнейших пирамидах. Современные подделки базальтовых статуй доказывают, что при достаточном терпении для обработки наиболее твердых камней нужен только заостренный кусок железа.

Кроме железных орудий, египтяне при обделке камня пользовались главным образом распиловкой при помощи мокрого песка, что практикуется и теперь, причем пила может заменяться железным лезвием или проволокой, а в крайнем случае — веревкой или дощечкой. При обработке камня распилом размеры той массы, которую предстоит отделать, не играют роли;

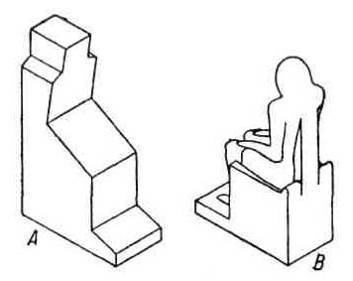

Этим приемом объясняется создание колоссов в сидящих позах со столь характерным для них лаконизмом очертаний (рисунок 19). Всякий иной способ обработки потребовал бы огромной затраты труда.

Подобное объяснение, выводящее ряд по существу стилистических черт из моментов чисто производственно-технического порядка, нельзя считать вполне верным. Так, например, в статуе сидящего Хефрена эпохи Древнего царства, близкой к схеме, изображенной на рисунке 19, В, лаконизм и обобщенность формы, статика широких плоскостей и т. д.— моменты не только производственного, но и стилистического порядка: выражение определенного монументального образа.

Когда каменная глыба обработана таким образом в виде широких плоскостей, то дальнейшая ее моделировка выполняется при помощи вращающегося по песку стержня, приводимого в движение бичевой, натянутой на лучок; подобный инструмент хранится в берлинском музее. Что касается полировки, то она достигалась трением песка, так же как при обделке кремневых орудий доисторического периода. Таким образом мы находим здесь все те своеобразные приемы углубленного рельефа, которые были известны Египту и Месопотамии еще в глубочайшей древности и продолжали традиции эпохи полированного камня.

Здесь имеется в виду особый вид углубленного рельефа, известного в египетском искусстве уже в период Древнего царства и особенно распространенного в период Нового царства (середина второго тысячелетия до н. э.).

Передвижение и подъем камней

Величайшая трудность, которую египтянам удалось преодолеть, — это перевозка и установка гигантских камней для архитравов и плафонов.

Передвижение.

Основными источниками для изучения средств передвижения камней являются изображения салазок на стенах каменоломни в Эль-Мазаре, живопись в Эль-Берше, изображающая колосса в пути, и остатки полозьев в Булакском музее. Живопись в Эль-Берше показывает передвижение колосса вручную, посредством канатов, способ прикрепления которых, насколько возможно, восстановлен на рисунке 20[4].

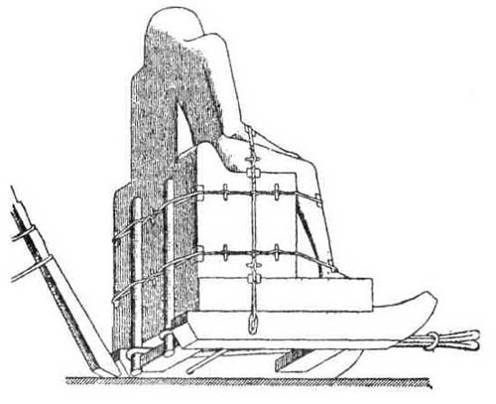

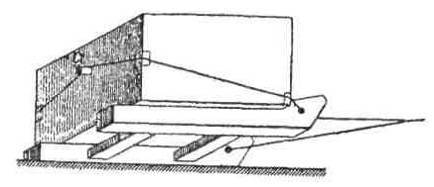

Полозья салазок в Эль-Мазаре лежат непосредственно, без колес и катков, на земле, покрытой сырой глиной; благодаря остроумному расположению канатов (рисунок 21) камень, влекомый быками, без особых приспособлений устанавливается с земли на полозья. Для такого способа погрузки камня необходим шип С, и, действительно, в камнях Большой пирамиды находятся сверленые дыры, в которые, вероятно, вставлялись шипы.

Перейдем к вопросу подъема камней.

Подъем камней и укладка их на место. — Описывая большую пирамиду, Геродот сообщает, что камни поднимались с одного уступа на другой при помощи небольших деревянных машин. Ясно, что для указанной Геродотом работы было достаточно простейшей лебедки вроде колодезного журавля. Вероятно, все механические приспособления при постройке пирамид и сводились к этому элементарному приспособлению.

Но сравнительно с затруднениями, которые возникали при подъеме и укладке монолитных архитравов и плит плафона в больших храмах, кладка камней пирамид представляла легкую задачу. Диодор сообщает, что подъем камней в больших храмах производился при помощи земляных насыпей, а исследования

Мариэтта в Карнаке установили существование подъемов, выложенных из необожженного кирпича, по которым поднимали каменные глыбы для стройки храма. Для поднимания камней достаточно было ворота, установленного на вершине подъема.

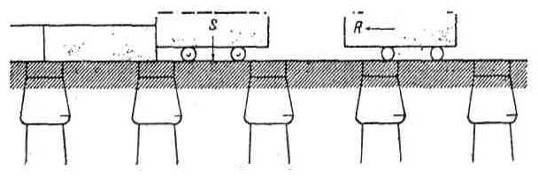

Чтобы уложить на место поднятые таким образом камни, всего легче было пользоваться искусственными террасами, указанными Диодором. В гипостильных залах египетских храмов сплошные массивы преобладают над пролетами. Естественно, должна была появиться мысль заполнять эти промежутки кирпичной кладкой, не производившей распора на стены и поднимавшейся по мере возведения колонны. Таким путем устранялась необходимость подмостей, что было крайне важно в Египте, при отсутствии строевого леса. В каждый данный момент стройки здание сверху имело вид сплошной платформы, по которой передвигать камни и класть колонны было так же удобно, как и по земле.

Остановимся на некоторых деталях. В египетской литературе есть намеки на употребление песка. В настоящее время мешки с песком употребляются для раскружаливания. Мариэтт нашел саркофаг, наполовину спущенный в приготовленную для него подземную погребальную камеру, которая была наполнена песком: чтобы завершить работу, требовалось только убрать песок. Кроме того, употребление мешков с песком точно описывается у Плиния при упоминании о сооружении храма в Эфесе, относящемся ко времени первых сношений Греции с Египтом. Рисунок 22 объясняет этот прием при укладке архитрава: платформа выравнена в одну плоскость с верхней частью колонн. Камень R передвигается на вальках. У камня S вальки уже заменены мешками с песком, остается только опорожнить мешки, чтобы камень плавно и без толчков опустился на приготовленное ему место.

Вывод по второй главе

В этой главе мы рассмотрели материалы, из которых в основном изготавливались архитектурные сооружения, также методы скрепления, как они обтесывались и обрабатывались.

Затем мы рассмотрели, как поднимали и передвигали камни, которые были очень велики по весу.

3. Гробницы Древнего Египта

3.1 Гробницы

У древних народов, не предававших своих трупов сожжению, гробница всегда воспроизводит форму жилища. Так же, как и храмы, гробницы бывают надземными и подземными. И те и другие строятся по одному плану и состоят из одинаковых частей: погребальной камеры и помещения для погребальных обрядов — склепа и святилища.

Надземные гробницы и древнейшие гробницы, расположенные в скалах (как в Бени-Гассане), состоят из двух частей: погребальной камеры и расположенного перед ней помещения для религиозных обрядов. В пещерах и гробницах фиванских династий помещение для религиозных обрядов представляет собой отдельный храм. Рамессеум и Мединет-Абу и были подобными поминальными храмами Рамсеса II и Рамсеса III. Храм Сфинкса нес те же функции при пирамиде Хеопса.[7]

Гробница со времени фараона Тутмоса I (XVI в. до н. э.) была отделена от храма. Тутмос I перенес свою гробницу в Бибан-эль-Молук, в «долину царей», ставшую с этого времени царским некрополем.

Гробница в форме жилища

Гробницы первых династий напоминают хижину феллаха с покатыми стенами и плоской крышей. «Мастабы», несомненно, являются подобием дома: снаружи легко различается обработка двери. Внутренний план и украшения подражают жилому помещению. Потолок из пальмовых стволов, отверстия, проделанные для освещения, и даже циновки. Роспись стен воспроизводит сцены из повседневной жизни. На рисунке 8 воспроизведены декоративные мотивы одной из таких гробниц, где мертвый окружается той же обстановкой, в которой протекала вся его земная жизнь.

В массивах некоторых мастаб (рисунок 55, В) имеется замурованный колодец Р, заканчивающийся погребальной камерой. В других мастабах (А) вместо зал имеются узкие галереи с портретными статуями покойника.

3.2 Пирамиды

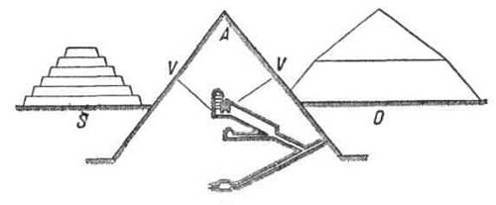

В нижнем Египте стоят пирамиды, окруженные мастабами (рисунок 56). Они сводятся к следующим типам:

А — собственно пирамида (Гизех);

D — пирамида с ломаным профилем (Дашур);

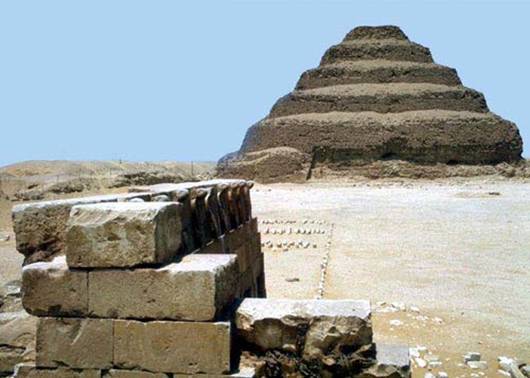

S — ступенчатая пирамида (Саккара).

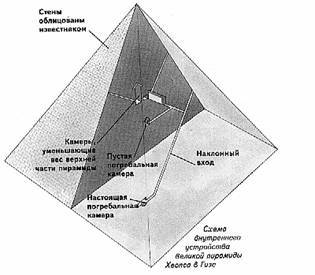

Так же, как и в мастабах, наружные плоскости пирамид ориентированы по странам света. На рисунке 56, А на разрезе пирамиды показаны погребальные камеры, ведущие к ним шахты и вентиляционные каналы V.

Погребальная камера представляет собой помещение со строго отвесными каменными стенами, иногда с плоским плафоном, а иногда со сводчатым перекрытием. Камеры, а иногда и ведущие к ним шахты, защищены от давящей на них массы пирамиды особой разгрузочной системой (рисунок 57). Входы в галереи заделаны каменной кладкой и совершенно замаскированы. В некоторых местах галереи облицованы гранитом и перегорожены опускными гранитными плитами, скользящими в продольных пазах.

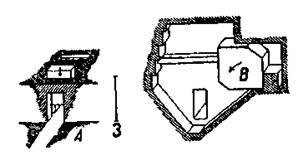

Рисунок 57, А изображает одну из таких плит в полуприподнятом положении. Вероятно, она держалась на мешках с песком; достаточно было их опорожнить, чтобы плита плавно опустилась. Рисунок 57, В изображает вариант, при котором плита поддерживалась деревянной опорой: опору сжигали, и плита, упав, загораживала проход.

Современные мастабам пирамиды также украшены стенной росписью, но обычно более скупой и отвлеченной — синее небо со звездами на плафоне и вместо фигурных композиций иероглифические надписи.

Методы стройки.

Последовательная кладка. — Структура большей части пирамид показывает, что они строились по методу последовательной кладки. С первых же лет своего правления фараон приступал к сооружению подземелья и ядра пирамиды. И далее, на протяжении всей своей жизни, он продолжал стройку пирамиды и сооружал вторую, более пышную погребальную камеру, которая заменяла первую. В течение всей жизни фараона возникали все новые слои кладки и новые помещения.

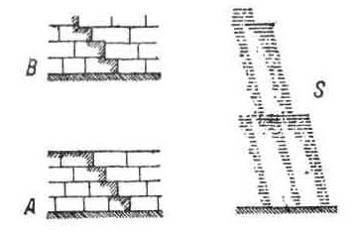

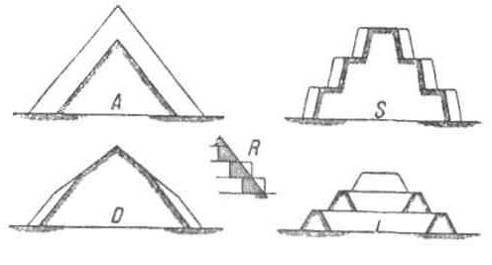

Добавления производились тем или иным способом, указанным на рисунках 15 и 58.

1.Вариант А: утолщение стен ядра новой кладкой.

2.Вариант S: к наружным плоскостям ступенчатого ядра добавляют последовательно новые ряды кладки, которым придают некоторый наклон. Так объясняется происхождение ступенчатых пирамид.

3. Вариант D, в сущности, представляет разновидность предыдущего способа и, по-видимому, объясняет происхождение пирамиды с ломаным профилем.

4.Наконец, применялся упрощенный способ, указанный на рисунке Т. Вместо того, чтобы создавать массу пирамиды из правильных рядов каменной кладки, делали кладку с забутовкой, ставили стенки и заполняли пустоты между ними.

Каков бы ни был способ кладки массы пирамиды, облицовка всегда давалась в правильных рядах. По указанию Геродота, окончательная обработка велась с вершины и постепенно доводилась до основания (рисунок 58, R); это — тот метод, который впоследствии ввели у себя греки.

Различное назначение пирамид.

Пирамида является символом долговечности и абсолютного покоя; форма ее отвечала идее гробницы, но едва ли пирамиды служили только усыпальницами.

Жомар, пораженный необычайной точностью ориентации Большой пирамиды и тем, что направление ее главной галереи совпадает с земной осью, считает эту пирамиду одним из астрономических памятников.

Предположение Жомара о метрологическом характере пирамид уточнено М. Мауссом. Измерения и пропорции всех законченных пирамид непосредственно связаны с египетской системой мер. Для доказательства достаточно упомянуть, что сторона Большой пирамиды равна 600 локтям, или 1 стадию. Большая пирамида является как бы каноном мер.

Впрочем, эти разнообразные функции не противоречат друг другу и ничем не нарушают основной идеи пирамиды как погребального сооружения. Тесная связь пирамиды с египетской системой мер — с одной стороны, и с областью изучения астрономических явлений — с другой, как бы подчеркивает культовый характер этого памятника.

Подземные гробницы

Эпоха пирамид заканчивается в Нижнем Египте около VI династии, период мастаб — около XI. Позднее пирамида встречается лишь как исключение. Существует вид пирамиды, поставленной на мастабу: в развалинах Абидоса есть такие гробницы, представляющие собой цоколь с пологими плоскостями, на котором, в свою очередь, возвышается небольшая пирамида. Образцами позднего вида пирамиды являются вытянутые пирамиды Эфиопии.

Композиция небольшой пирамиды на мастабообразной базе характерна для периода Среднего царства. Прототипом ее являются уже храмы солнца V династии, где ставился обелиск на подобной базе.

Эпоха XII династии характеризуется сооружением подземных гробниц с наружным портиком; начиная с XVIII династии, портик исчезает, и вход в подземелье маскируется.

Мы уже говорили выше о высеченных в скалах гробницах с портиками Бени-Гассана; рисунок 59 воспроизводит внутренний план одной из фиванских гробниц, в которой вход совершенно замаскирован земляной насыпью, похожей на естественный холмик.

Эти гробницы представляют собой несколько видоизмененный и расширенный план галерей в пирамидах; единственное отличие состоит в отсутствии опускных плит, которые перегораживают галереи пирамид. Здесь такие плиты явились бы плохой защитой, так как при рыхлости скалы их легко было бы отбить; чтобы отвлечь внимание грабителей, воздвигались стенки, маскирующие продолжение галерей, или даже ставились ложные саркофаги.

Настенная роспись гробниц носит тот же характер, что и в пирамидах и мастабах, изменяется только сюжет: вместо все реже встречающихся бытовых сцен начинают преобладать мифологические мотивы.

Не только сюжеты, но и стиль росписей периода Среднего и особенно Нового царства отличаются от Древнего царства.

Постепенное расширение подземных гробниц.

Та же мысль, которая руководила зодчим при сооружении пирамиды, была положена в основу создания длинных галерей подземных гробниц: усыпальница для фараона должна была быть закончена, когда бы ни наступил час его смерти. Сначала строили первую подземную камеру, затем проводили галерею ко второй камере, обычно более обширной и богаче обставленной, и т. д. Слишком рыхлые слои скалы обходили, проводя шахту в другом направлении; на рисунке 59, А дан пример таких обходов. Иногда на пути прокладываемой шахты встречалась уже ранее сооруженная гробница, и тогда снова приходилось уклоняться в сторону (гробница Рамсеса III). Часто шахта оставалась незаконченной: это означало, что ко дню смерти фараона последние камеры еще не были готовы.

Вывод по третьей главе

В этой главе мы узнаем про гробницы и про одну из разновидностей гробниц – это пирамиды. Также о методах постройки этих самых пирамид, о подземных пирамидах и расширялись подземные пирамиды.

Заключение

Египетская культура развивалась медленно. Сложившиеся в древности каноны, правила и традиции, сохраняясь тысячелетиями, передавались из поколения в поколение. Это объяснялось застойным характером древневосточных общин, деспотической властью фараонов, предельно ограничивавшей свободу личности, и пережитками первобытнообщинного строя, сохранившимися до позднего времени. Устойчивость религиозных представлений и культовое назначение памятников искусства определили веками установленные строгие правила выбора тем, расположения сцен в рельефах и живописи, утверждения поз и жестов в круглой скульптуре. На протяжении веков в египетском искусстве отбирались наиболее совершенные и ясные методы и выразительные средства. В пределах канонов мастера сумели передать сложный и величавый человеческий образ, отразить богатство мифологических представлений.

Значение искусства Древнего Египта для истории искусства других народов очень велико, как велико значение всего культурного наследия, оставленного египетским народом.

Египетскому искусству чужда суетливость и мелочность. То, что обычно принимают за каноничность, на самом деле – спокойная уверенность в близости Вечности. Впервые в истории искусства человек оказался способным преодолеть страх времени и пространства и выйти за пределы материальной, предметной действительности ради выражения трансцендентных идей. Первый шаг был очень простым: лучше всего вечные формы могут быть воплощены в «вечных», самых твердых материалах. С фанатическим упорством египтяне с помощью деревянных, смачиваемых водой клиньев, медных пил с песком в качестве абразива раскалывают, распиливают, шлифуют и полируют до блеска гранит, базальт, диабаз. Второй шаг – монументальность, и это качество достигается столь же простыми средствами: иррациональным пропорционированием в архитектуре и контрастом масштабов разновеликих фигур, украшающих колонны и стены храмов. Египетское искусство впечатляет спокойным величием, значительностью и классической завершенностью форм. Зародившись на африканской земле, египетское искусство многое передало античности.

Проанализировав источники по данной проблеме мы убедились, что существует огромное количество трудов по этой проблеме, что не еще изучено и многое так и остается тайной.

Все задачи данной работы были выполнены.

Список использованных источников

1. Бикерман, Э. Хронология древнего мира М., 1975.

2. Геродот., История в девяти книгах. Пер. и комм. Г. А. Стратановского. Л., 1972.

3. Замаровский, В. Их величества пирамиды - М., 1986.

4. Кинк , X. А. Как строились египетские пирамиды - М., 1967.

5. Лауэр ,Ж.-Ф. Загадки египетских пирамид - М., 1966.

6. Матье , М. Э. Искусство древнего Египта - Л.-М., 1961.

7. Масперо , Г. Во времена Рамзеса и Ассурбанипала / Пер. Е. Григорович. Тт. 1-2, М., М. и С. Сабашниковы, - 1916. - 324 стр.

8. Павлова , О. И. Амон Фиванский. Ранняя история культа (V—XVII династии) - М., 1983.
